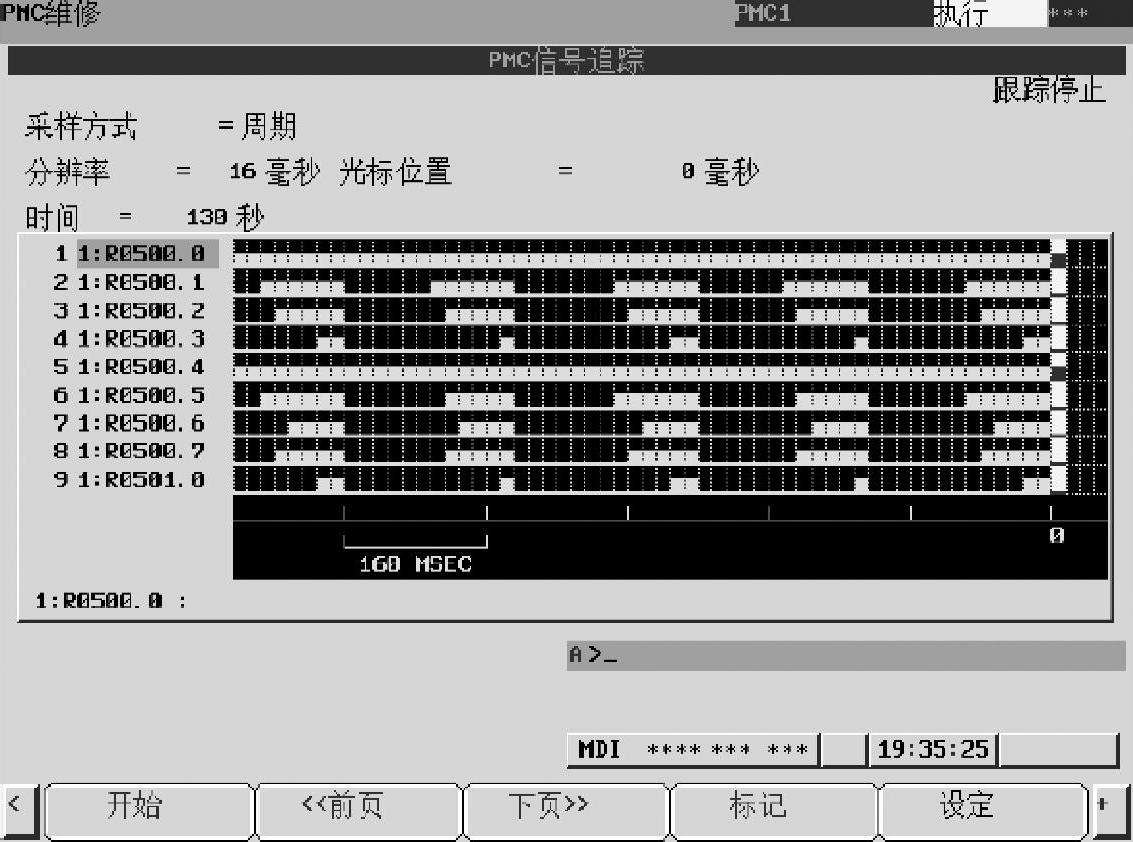

【摘要】：采样设定的第1页显示如图10.3-1所示，该显示页可进行如下设定。在监控信号选择页上，可输入需要跟踪监控的信号地址，FS-0iD最大允许显示32个信号的时序图。图10.3-2 监控信号选择页显示图10.3-3 信号跟踪过程显示地址后面的选择框为触发条件选择，当跟踪方式选择为“信号变化采样”、启动方式为信号变化时，可通过标记√，将该信号作为跟踪监控的启动信号。1）在CNC系统显示模式下，按扩展软功能键〖跟踪〗，选择信号跟踪显示。图10.3-4 信号跟踪结果显示

为了对PMC信号的动态变化过程进行跟踪监控，可在选择CNC系统显示模式后，通过扩展软功能键〖跟踪〗，将信号以时序图的形式进行显示，从而监控和记录信号的变化过程。PMC信号跟踪功能需要事先通过〖TRCPRM〗软功能键，进行采样参数的设定，然后再利用〖跟踪〗，显示信号的时序图。

1.采样设定

在CNC系统显示模式下，选择PMC维修软功能键〖PMCMNT〗后，如按软功能键〖TRCPRM〗，LCD可显示采样参数设定页面。

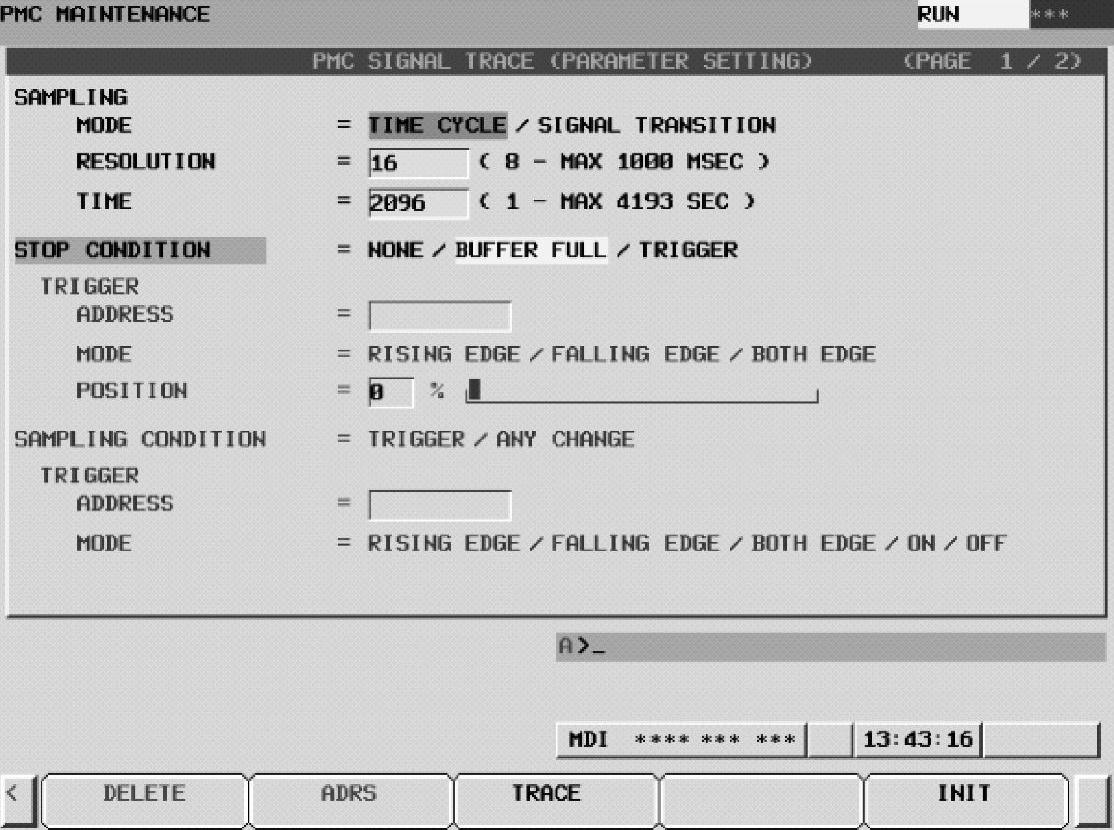

采样参数设定共有2页，第1页为采样参数设定页，第2页为监控信号选择页，两者可通过MDI面板上的选页键【PAGE↑】/【PAGE↓】进行切换。采样设定的第1页显示如图10.3-1所示，该显示页可进行如下设定。

MODE：跟踪方式选择。可选择周期采样（TIME CYCLE）或信号变化采样（SIGNAL TRANSTION）两种跟踪方式。

RESOLUTION：采样分辨率，它是更新信号状态的时间间隔。

图10.3-1 采样设定显示

TIME：跟踪方式选择周期采样时，需要在此参数上设定对信号进行跟踪监控的时间。

STOP CONDITION：信号跟踪监控的停止条件。可选择“无（NONE）”进行连续跟踪，或在“数据缓冲器溢出（BOFFER FULL）”时停止跟踪，或利用指定信号进行“触发（TRIGGER）”停止跟踪三种停止方式。

当选择信号触发停止跟踪时，需要后续的TIGGER栏设定触发信号的地址（AD_- DRESS），并选择触发方式（MODE）为上升沿（RISING EDGE）、下降沿（FALLING EDGE）或状态变化（BOTH EDGE）。此外，还需要在显示位置（POSITION）栏，设定触发停止点在时序图时间轴上的显示位置。

SAMPLING CONDITION：信号跟踪监控的启动条件。如果跟踪方式选择了信号变化采样（SIGNAL TRANSTION），则需要在该栏上选择触发启动（TRIGGER）或信号变化启动（ANY CHANGE）两种启动跟踪的方式。如选择触发启动时，则需要在后续的TIGGER栏设定触发信号的地址（ADDRESS），并选择触发启动方式（MODE）为上升沿（RISING EDGE）、下降沿（FALLING EDGE）、状态变化（BOTH EDGE）或信号接通（ON）、信号断开（OFF）。

2.信号选择

采样设定的第2页用于监控信号的选择与设定。在采样参数设定完成后，可利用选页键【PAGE↑】/【PAGE↓】，显示监控信号设定页面，并选择需要进行跟踪监控的信号。

监控信号选择页的显示如图10.3-2所示。在监控信号选择页上，可输入需要跟踪监控的信号地址，FS-0iD最大允许显示32个信号的时序图。

监控信号选择页的软功能键作用如下。

〖删除〗：将光标所选择的跟踪信号删除。

〖符号〗/〖地址〗：进行符号地址和存储器地址的切换。

〖上移〗/〖下移〗：上下交换监控信号的位置。

〖全删除〗：一次性删除所有跟踪监控信号。
