1.功能说明
PMC是CNC的重要组成部分,它起着控制CNC运行、编译CNC辅助指令、实现机床动作等作用。机床操作按钮、检测开关等都需要通过PMC程序转换为CNC的控制信号;CNC的辅助机能代码、工作状态信号,需要通过PMC程序转换为机床动作和指示,因此,机床操作、调试、维修时需要对PMC进行状态监控、参数设定、程序编辑等诸多操作。
PMC的状态显示和设定可在CNC系统显示模式下进行,其内容包括PMC维修(PMC-MNT)、PMC梯形图(PMCLAD)、PMC配置(PMCCNF)三部分。在配置有I/O-Link控制轴的CNC上,还可通过软功能键〖PM.MGR〗,选择Power Mate管理器功能,进行I/O-Link轴的位置、报警等状态的显示和参数设定。
PMC维修、PMC梯形图是机床故障诊断和维修的常用操作,前者主要用于PMC输入/输出信号的状态监控、PMC报警显示、PMC参数的显示和设定等;后者用于PMC梯形图程序的显示、监控和编辑。PMC配置主要用于机床调试,它包括PMC的I/O-Link网络配置、PMC功能设定等。
由于PMC的程序设计和编辑一般在CNC调试时进行,有关内容将在配套出版的《FANUC 0iD调试与维修》一书中详细阐述,本节将介绍操作、维修人员常用的PMC基本设定、监控操作。
2.操作与显示
利用MDI面板的功能键【SYSTEM】选择CNC系统显示模式后,可通过软功能键的扩展,显示PMC功能选择软功能键〖PMCMNT〗、〖PMCLAD〗、〖PMCCNF〗。选择不同的软功能键,便可进入相应的显示和设定页面,并进一步显示表10.2-1中的软功能键,以便进行相关操作。
表10.2-1 PMC显示和设定操作一览表
表中的PMC配置(〖PMCCNF〗)一般在机床首次调试时进行,有关内容可参见本书配套出版的《FANUC 0iD调试与维修》一书。
3.信号与地址

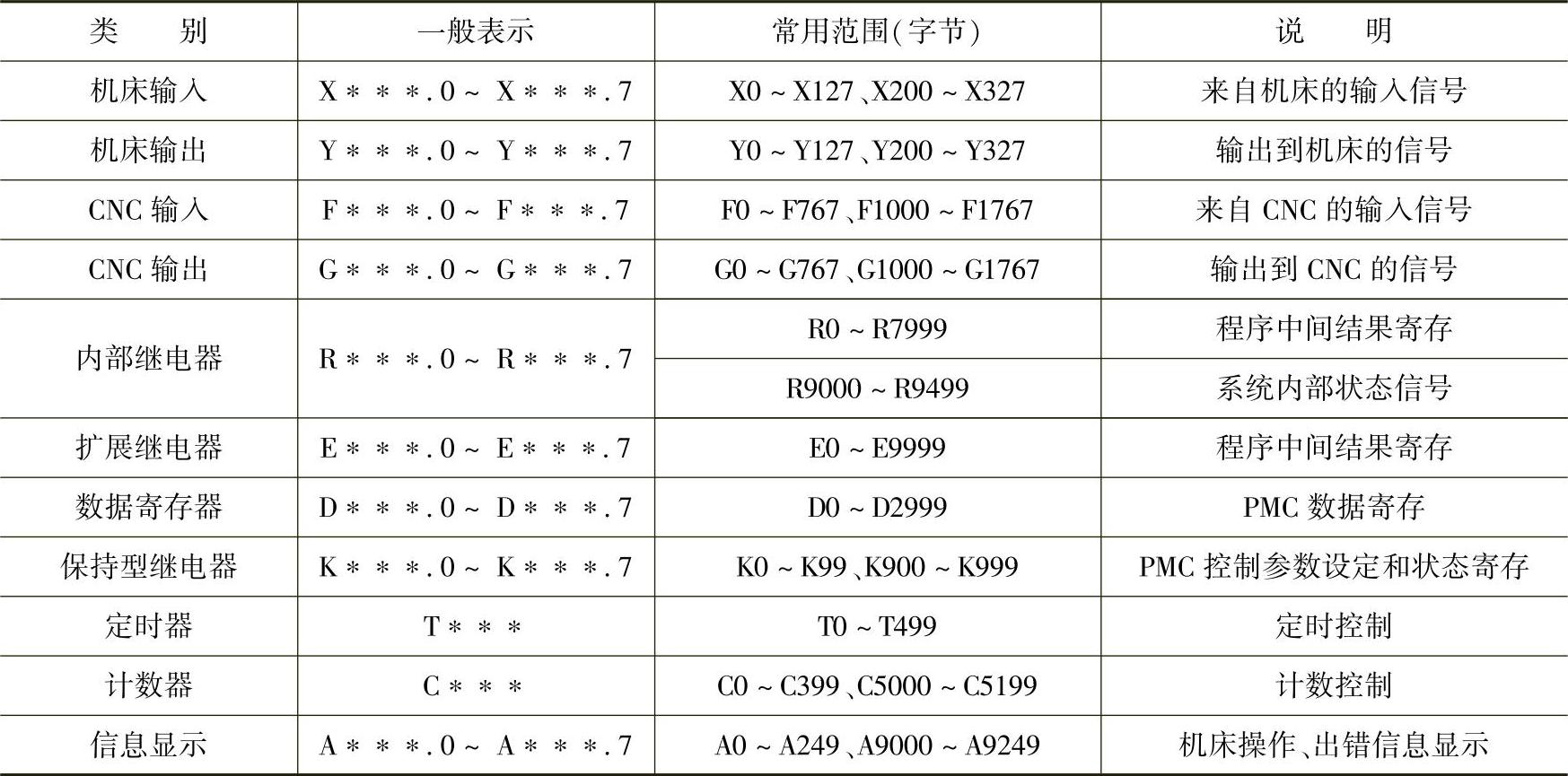

FS-0iD的PMC信号包括机床侧的输入/输出、CNC的输入/输出和PMC内部信号三部分,信号的名称、地址见表10.2-2。表中的地址范围是PMC允许使用的最大地址范围,其实际使用范围、数量与PMC型号、机床要求等有关。
表10.2-2 PMC信号与地址一览表
4.PMC信息显示

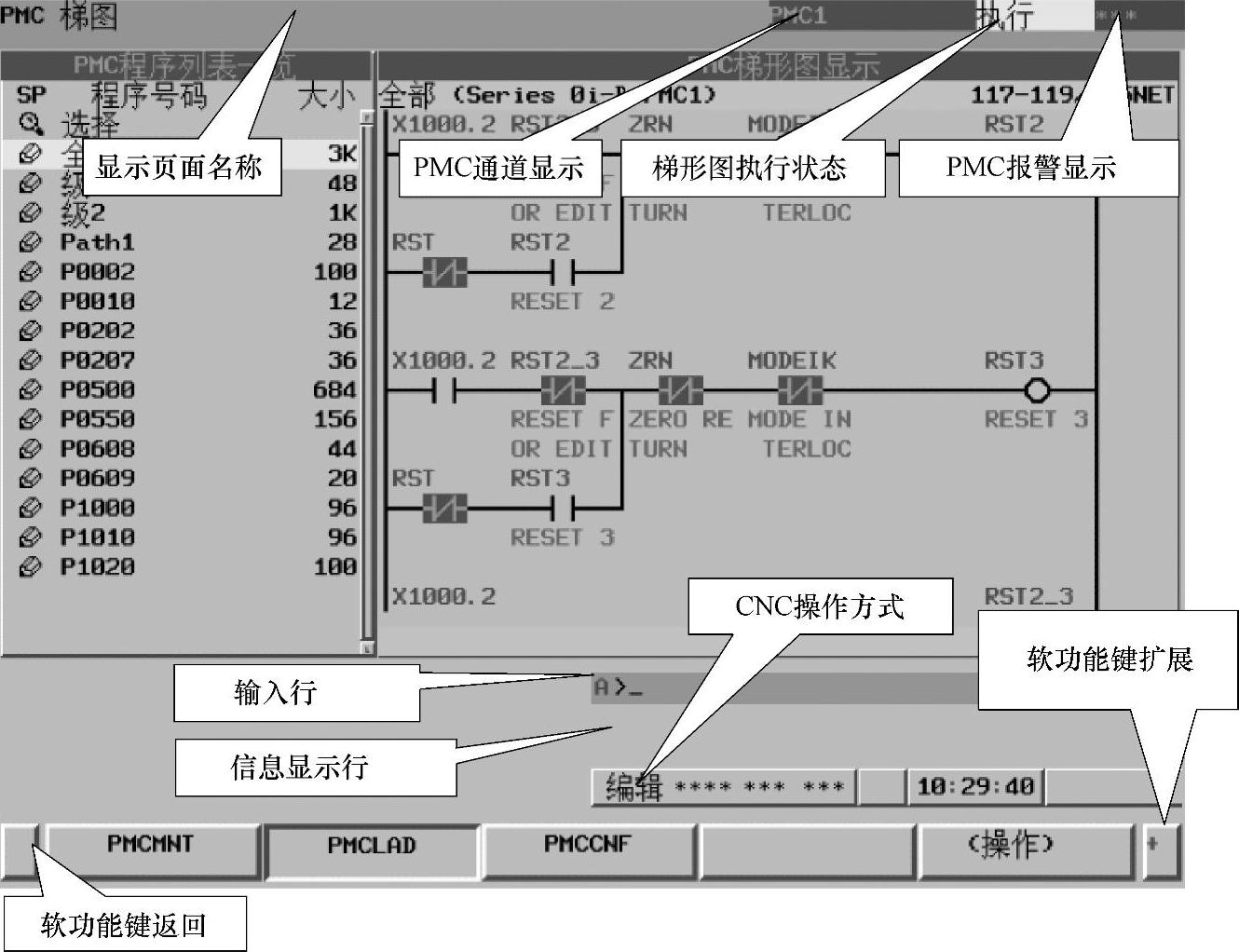

PMC信息的显示如图10.2-1所示,它分标题行、基本显示区、状态显示区3个基本区域。
图10.2-1 PMC信息显示
显示页面的第1行为标题行,它可显示页面名称、PMC控制通道、梯形图执行状态、PMC报警等内容。显示页面的中间区域为PMC信息显示区,其内容决定于所选择的操作。显示页面的下部的状态区可显示输入内容(输入行)、报警信息(信息显示行)及CNC的操作方式、时钟等内容。
