1.CNC报警显示

一般而言,当CNC发生报警时可自动显示报警显示页面,操作者可根据报警的内容检查、分析故障原因,进行相应的维修操作。但是,在CNC参数PRM3111.7设定为“1”时,CNC发生报警后,只能在状态栏显示“ALM”标记,此时,操作者需要选择CNC的信息显示模式,显示CNC报警。选择CNC的信息显示模式后,还可以利用软功能键的操作,进一步显示外部操作信息和报警履历等内容。

CNC的信息显示模式通过按MDI面板的功能键【MESSAGE】选择,在此基础上,可利用表10.1-1所示的软功能键,进行显示切换和相关的设定操作。

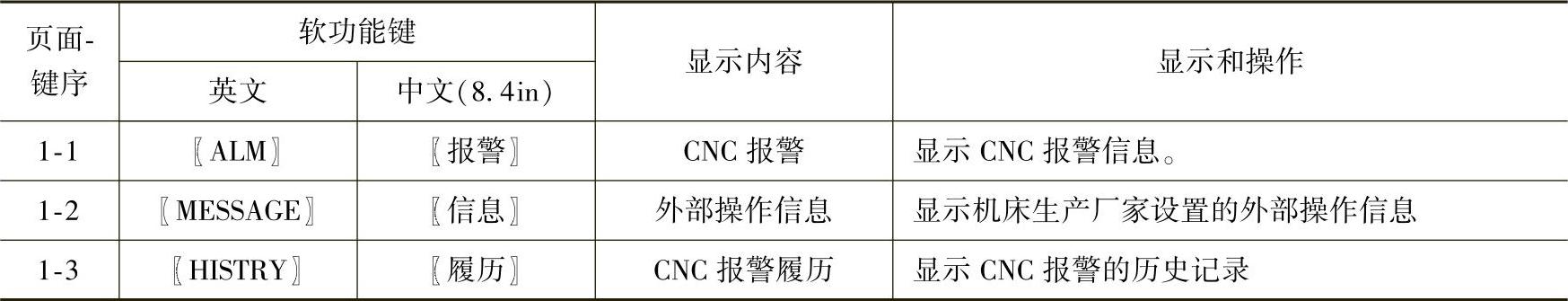

表10.1-1 CNC信息显示操作一览表


CNC的报警信息显示页面如图10.1-12所示,双通道(FANUC手册称为2路径)控制的CNC一般以图10.1-12b所示的画面分隔形式,显示不同通道(路径)的报警信息,但也可通过设定CNC参数PRM3193.2为1,使之成为单通道报警显示。

CNC报警显示包括报警号、报警文本两部分,如果多个报警同时发生,操作者可通过MDI面板的选页键【PAGE↑】、【PAGE↓】显示其他报警。如果机床使用了用户宏程序功能,还可以通过用户宏程序编制报警文本,并作为CNC报警显示,有关内容可参见第5章。

当CNC参数PRM3112.2设定“1”时,可通过按图10.1-12中的软功能键〖信息〗,在LCD上显示外部操作信息。外部操作信息为机床生产厂家利用PMC程序设计的机床报警,它同样由报警号和报警内容(文本)两部分组成,其内容可参见机床使用说明书。

CNC的报警显示页面,可通过MDI面板的【MESSAGE】键,进行图10.1-13所示的报警信息显示和报警状态栏显示的相互切换。当CNC或机床的故障原因排除后,可通过MDI面板上的【RESET】键,清除CNC报警和外部操作信息。


图10.1-12 CNC报警显示

a)单通道控制 b)2通道控制

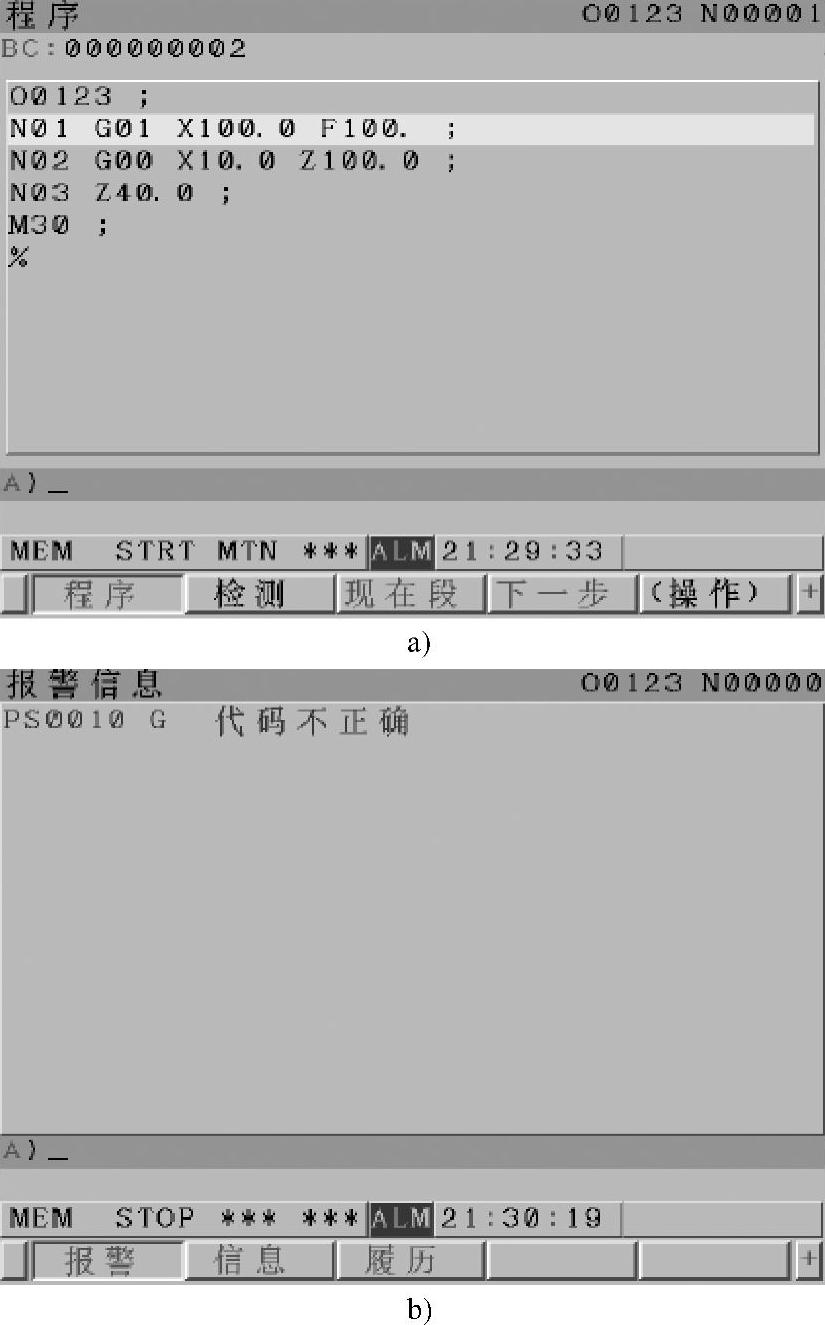

图10.1-13 报警显示的切换

a)状态栏显示 b)报警信息显示

2.报警履历显示

CNC的报警履历最多可记录最近发生的50次报警,报警履历可通过按图10.1-11上的软功能键〖履历〗显示,显示页面如图10.1-14所示。


图10.1-14 CNC报警履历显示

外部操作信息履历可以在软功能键扩展后,选择〖MSGHIS〗进行显示;在选择以太网功能的CNC上,还可以通过扩展软功能〖内嵌板日志〗、〖PCM日志〗、〖板日志〗等软功能键显示以太网卡的出错信息。

报警履历的内容与CNC参数的设定有关,具体如下。

PRM3112.3:外部操作信息和用户宏程序报警文本记录设定。设定“0”,外部操作信息和用户宏程序报警文本不作为履历信息记录;设定“1”,如CNC参数PRM3196.7设定为“0”,履历信息中记录外部操作信息和用户宏程序报警文本。

PRM3196.6:外部操作信息和用户宏程序报警的履历设定,设定“0”,作为履历信息记录;设定“1”,不记录。

PRM3196.7:在履历信息中添加报警时的附加信息,例如,报警时的模态G代码、绝对位置值、外部操作信息和用户宏程序报警文本等。设定“0”,添加;设定“1”,不添加。

PRM3113.0:外部操作信息的删除,设定“0”,不能删除;设定“1”,可以删除。

PRM3113.7/3113.6:外部操作信息履历记录的次数和字符数设定选择。

PRM12990~12999:添加在履历信息中的模态G代码组选择,CNC参数PRM3196.7设定为“0”时,指定组的模态G代码可以作为附加信息添加到履历信息中。

3.CNC诊断显示

当CNC发生报警时,可以通过CNC的诊断信息,检查故障发生的原因。CNC的诊断信息可以在系统显示模式下,通过选择软功能键〖诊断〗予以显示,其操作步骤如下:

1)按MDI面板的功能键【SYSTEM】,选择系统显示模式。

2)按软功能〖诊断〗,LCD将显示图10.1-15所示的诊断数据显示页面。

3)诊断数据显示有多页,可通过MDI面板的选页键【PAGE↑】、【PAGE↓】,选择所需使的显示页面;或按软功能键〖(操作)〗后,利用MDI面板输入诊断数据号、选择操作软功能键〖No.检索〗,直接显示指定的诊断参数。

FS-0iD的诊断数据包含了大量CNC工作状态信息,它是故障分析和处理的重要依据,有关内容将在与本书配套出版的《FANUC-0iD调试与维修》一书中进行详细介绍。

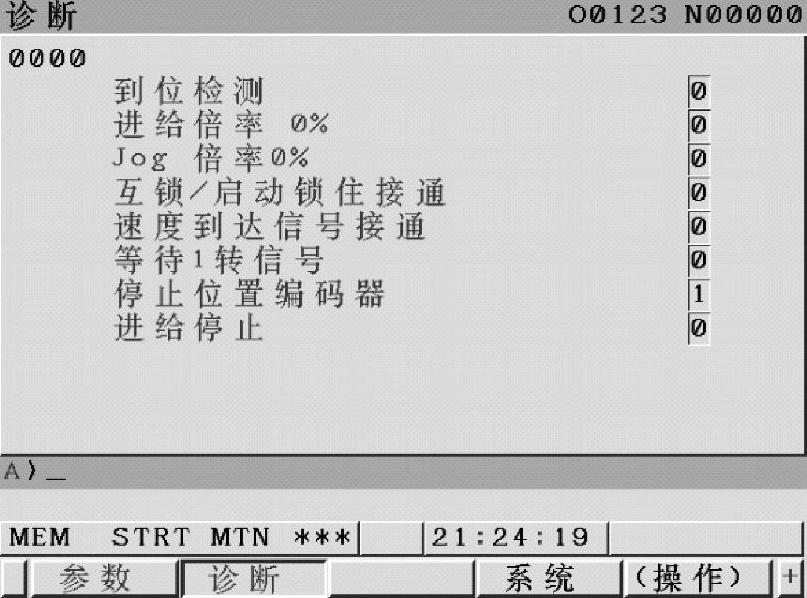

图10.1-15 CNC诊断显示

4.波形诊断功能

利用FS-0iD的波形诊断功能,可直接显示转矩、转速、位置跟随误差等伺服、主轴参数及PMC-DI/DO信号状态的动态变化过程,使CNC具有类似于示波器的功能。能够利用波形显示的参数如下。

伺服轴:加减速前/后的位置给定指令、转矩给定指令以及位置跟随误差、实际电机转速、电机输出转矩、温度和各坐标轴合成速度等。

主轴:实际主轴转速、输出转矩和同步误差等。

PMC:不但可以显示PMC的机床输入/输出(X/Y)、CNC输入/输出(/F/G)信号,而且能够显示PMC的内部继电器R、数据寄存器D等DI/DO信号的状态。

在同一显示页面,LCD最多可以同时显示4个伺服或主轴的连续变化参数,或者9个PMC-DI/DO信号的波形。伺服、主轴参数和PMC-DI/DO信号也可以同时在一页上显示。

CNC的波形诊断可以在系统显示模式下,通过选择软功能键〖波形诊断〗显示,其操作步骤如下:

1)按MDI面板的功能键【SYSTEM】,选择系统显示模式。

2)按软功能扩展键,直至显示软功能〖波形诊断〗,按此键进入波形显示。

3)如果波形诊断功能参数已正确设定,在波形显示页面上,按软功能键〖波形图〗,LCD将显示图10.1-16所示的信号动态变化曲线。

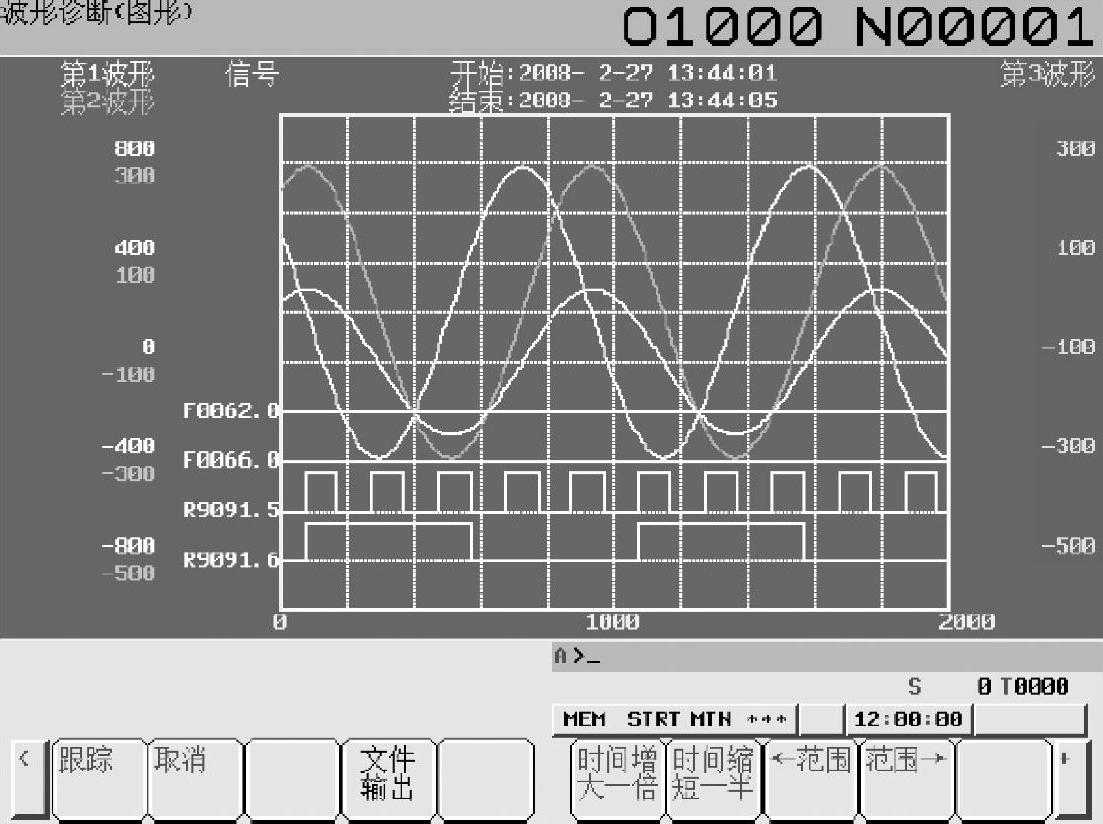

图10.1-16 CNC波形诊断显示

4)利用时间调整、范围调整和波形调整等软功能键,调整图形的时间比例、显示区间和放大、缩小波形。

5)如果需要,波形诊断数据可以通过CNC的输入/输出接口,以文本的形式输出到外部设备上。

FS-0iD的波形诊断功能需要设定相应的参数,有关内容将在与本书配套出版的《FANUC-0iD调试与维修》一书中进行详细介绍。

5.CNC维护信息

CNC维护信息是FANUC服务人员或机床生产厂家维修人员进行机床维护、维修的记录。维护信息可以通过MDI面板进行编辑和输入,信息保存在CNC的Flash-ROM中。维护信息的编辑和显示与CNC的参数设定有关,相关参数如下。

PRM3116.7:维护信息删除功能设定。设定“0”,不能删除维护信息;设定“1”,可以删除。

PRM3206.1:维护信息编辑功能设定。设定“0”,允许编辑维护信息;设定“1”,禁止编辑维护信息。

PRM8901.7:维护信息显示设定。设定“0”,允许显示维护信息;设定“1”,禁止显示维护信息。

CNC维护信息可以在系统显示模式下,通过选择软功能键〖维护信息〗显示,其操作步骤如下:

1)按MDI面板的功能键【SYSTEM】,选择系统显示模式。

2)按软功能扩展键,直至显示软功能〖维护信息〗(或〖M-信息〗),按此键LCD可显示图10.1-17所示的维护信息页面和〖编辑〗、〖跳转〗、〖(操作)〗等软功能键。

维护信息的输入可采用读入和MDI编辑两种方式编写,CNC初始选择为读入,按软功能键〖编辑〗可以切换到MDI编辑方式。不同输入方式下的软功能键显示有如下不同。

读入方式的软功能键显示及作用如下。

〖编辑〗:维护信息的输入方式切换。按此键可以切换到下述的编辑方式。

〖跳转〗:使得光标跳转到维护信息的起始或结束位置。

编辑方式的软功能键显示及作用如下。

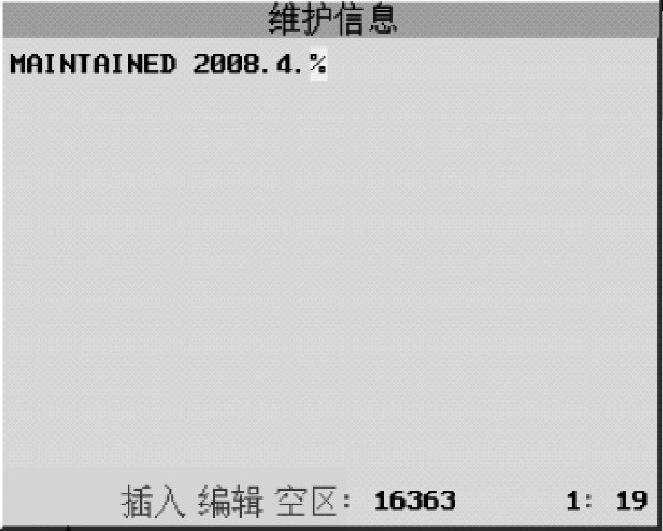

图10.1-17 CNC维护信息显示

〖结束〗:维护信息编辑完成。按此键可进一步显示操作软功能键〖保存〗、〖退出〗,选择〖保存〗,维护信息将保存到CNC的Flash-ROM中;选择〖退出〗,将直接退出维护信息编辑操作,信息不能保存到Flash-ROM中。

〖KN/ABC〗:切换文字输入格式,选择KN为日文假名输入;选择ABC为英文输入。所选定的输入格式可以在图10.1-16所示的状态栏,“插入”显示前的位置上显示。

〖擦除〗:当CNC参数PRM3116.7设定为“1”时,可以删除全部维护信息。

〖I/O〗:按此键可以选择〖文件输入〗、〖文件输出〗软功能键,通过CNC的数据输入/输出接口,进行维护信息的输入和输出。

〖跳转〗:使得光标跳转到维护信息的起始或结束位置。

如果需要通过MDI面板编辑维护信息,需要选择MDI操作并取消参数写入保护功能,然后,在选择维护信息页面,继续如下操作。

3)按软功能键〖(操作)〗、选择〖编辑〗键,并通过软功能键〖KN/ABC〗选定文字输入格式。

4)利用MDI面板上的选页键【PAGE↑】/【PAGE↓】和光标移动键【←】/【→】,选定编辑位置。

5)利用MDI面板的编辑键【DELETE】,可删除光标指定的字符;利用编辑键【CAN】,可删除输入缓冲器中的字符或删除光标前一个位置的字符;利用编辑键【IN-SERT】则可以转换“插入”和“覆盖”操作;在MDI输入字符后,按编辑键【INPUT】,则可输入字符。

6)编辑完成后,必须按软功能键〖结束〗,结束编辑操作。

7)选择软功能键〖保存〗或〖退出〗,将维护信息将保存到CNC的Flash-ROM中或直接退出维护信息编辑操作;选择退出时,信息不能保存到Flash-ROM中。

如果输入内容过多、输入错误或操作方式不正确,CNC可以显示“容量不足”、“非法数据”、“CNC参数错误”、“指令使用非法”、“不能执行指令”或“错误方式”、“不允许编辑”、“写保护”等出错信息。

6.存储器显示

利用CNC的存储器信息功能,可以显示指定存储器的内容,功能在CNC参数PRM8950.0设定“1”时有效。显示存储器信息的操作步骤如下:

1)按MDI面板的功能键【SYSTEM】,选择系统显示模式。

2)按软功能扩展键,直至显示软功能〖存储器〗,按此键LCD可显示图10.1-18所示的存储器信息。


图10.1-18 CNC存储器信息显示

3)根据需要,通过选择软功能键〖地址检索〗、〖存储器检索〗,直接检索指定存储器或内容;通过软功能键〖字节〗、〖字〗、〖LONG〗(双字)、〖双重〗(四字)可以选择存储器数据的显示形式。存储器信息显示一般应通过专业维修人员进行检查和设定。
