【摘要】：显示CNC系统配置信息的基本操作步骤如下：1）按MDI面板的功能键，选择系统显示模式。2）按软功能键〖系统〗，LCD显示图10.1-5所示的系统配置信息显示页面。

1.功能概述

CNC系统配置信息可以显示CNC系统的硬件、软件配置和伺服、主轴配置情况，以供CNC调试、功能设定或维修时更换CNC、伺服和主轴驱动器、电机、编码器等参考。

CNC系统配置信息可在CNC系统显示模式显示，由于系统配置必须有硬件、软件的支持，因此，使用者一般不能对其进行设定。显示CNC系统配置信息的基本操作步骤如下：

1）按MDI面板的功能键【SYSTEM】，选择系统显示模式。

2）按软功能键〖系统〗，LCD显示图10.1-5所示的系统配置信息显示页面。

系统配置信息显示页面，可通过软功能选择如下操作。

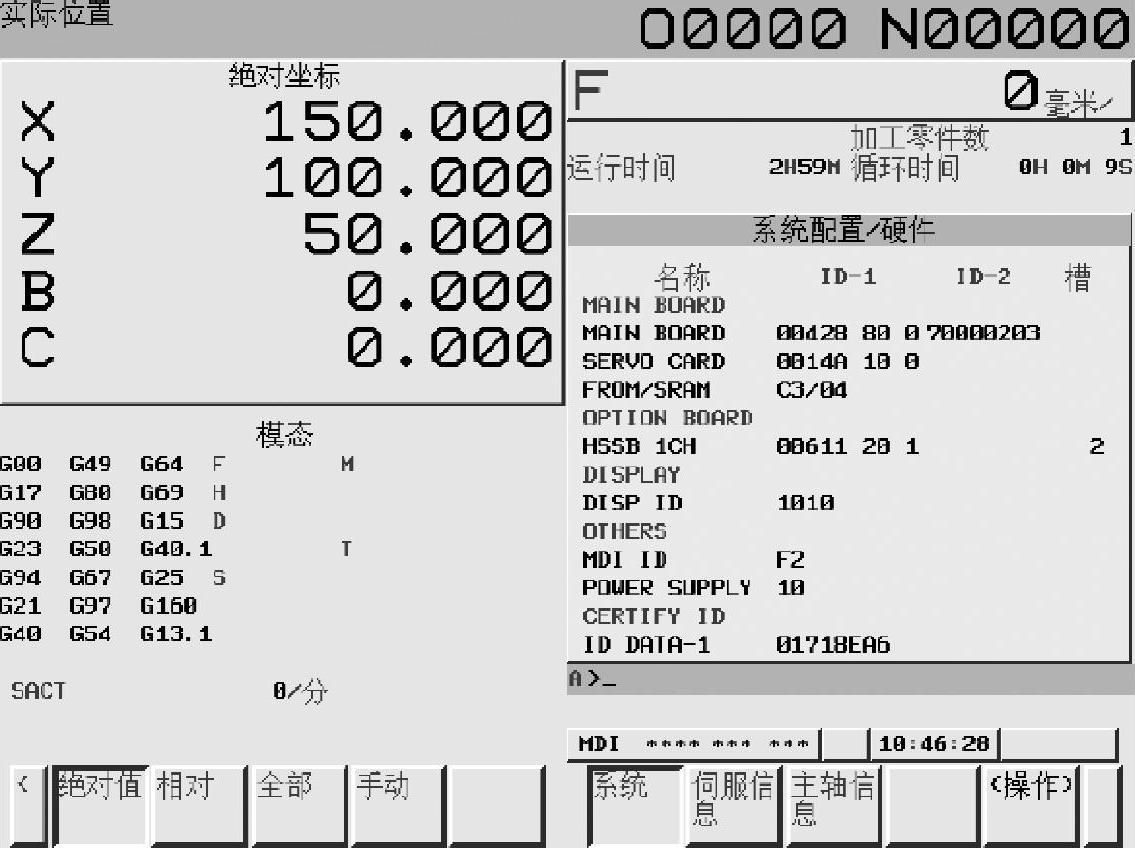

图10.1-5 系统配置信息显示

〖系统〗：可显示CNC装置上所安装的硬件模块、ID号、安装位置（插槽）等硬件配置信息以及所安装的软件名称、系列和版本等软件配置信息。

〖伺服信息〗（或〖伺服〗）：可显示CNC当前FSSB网络所连接的伺服驱动器（包括伺服模块、电源模块）、伺服电机及编码器的规格和型号。

〖主轴信息〗（或〖主轴〗）：可以显示当前CNC串行主轴总线所连接的主轴驱动器（包括伺服模块、电源模块）、主轴电机的规格和型号。

系统配置信息的显示和设定操作步骤如下。

2.系统信息

选择图10.1-5所示的系统配置信息显示页的软功能键〖系统〗，可显示图10.1-6所示的系统硬件、软件信息。由于系统功能的不同，硬件、软件显示可能有多页，显示页面可通过MDI面板的选页键【PAGE↑】、【PAGE↓】切换。

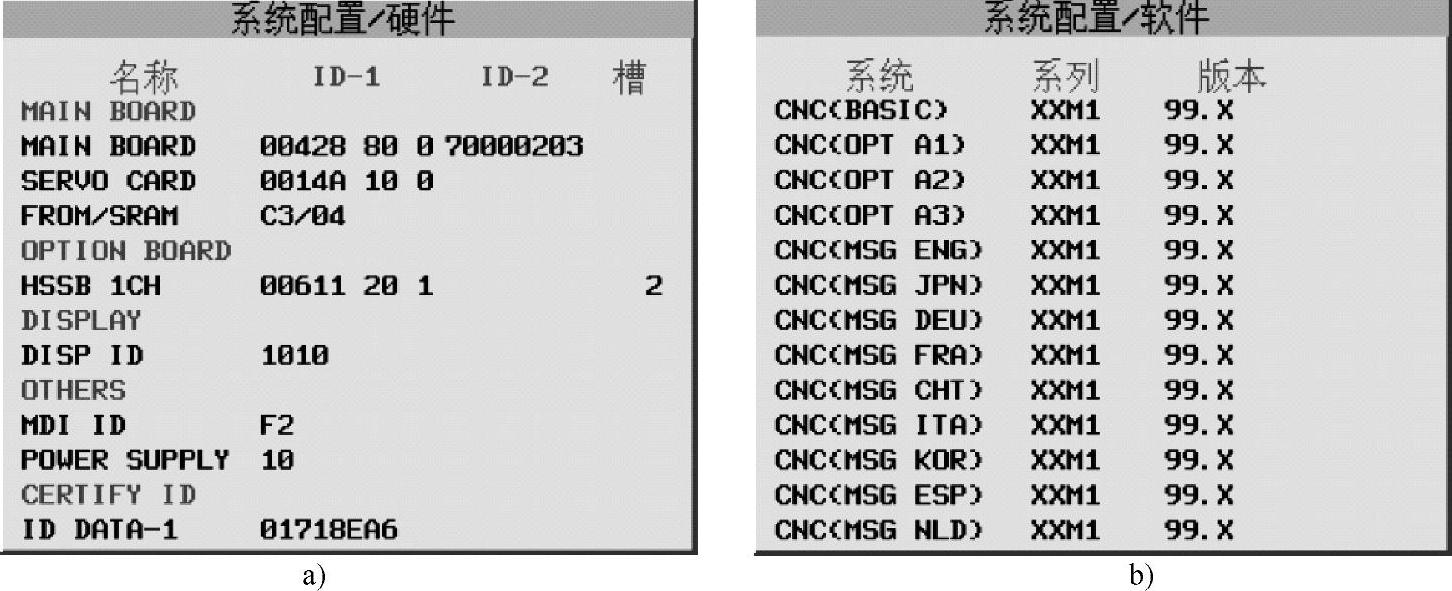

图10.1-6 系统信息显示

a）硬件显示 b）软件显示

系统硬件显示页的内容如下。

MAIN BOARD栏：显示主板以及主板上安装的轴控制卡、存储卡等硬件的ID号。

OPTION BOARD栏：显示扩展插槽上所安装的附加功能板的ID号和插槽位置。

DISPLAY栏：显示LCD的ID号。

OTHERS栏：显示CNC的MDI单元、电源模块等的ID号。

软件显示页可以显示软件的名称、系列和版本等信息。

3.伺服与主轴信息

在图10.1-5所示的系统配置信息显示页上，如按软功能键〖伺服信息〗（或〖伺服〗），可显示图10.1-7所示的伺服配置信息。伺服配置一般按照坐标轴显示，在多轴控制的CNC上，其显示有多页，操作者可通过MDI面板上的选页键【PAGE↑】、【PAGE↓】，进行坐标轴的切换。

在图10.1-5所示的系统配置信息显示页上，如按软功能键〖主轴信息〗（或〖主轴〗），可显示图10.1-8所示的主轴配置信息。在多主轴控制的CNC（如车削中心等），主轴配置信息显示有多页，不同主轴的显示可通过MDI面板上的选页键【PAGE↑】、【PAGE↓】，进行相互切换。

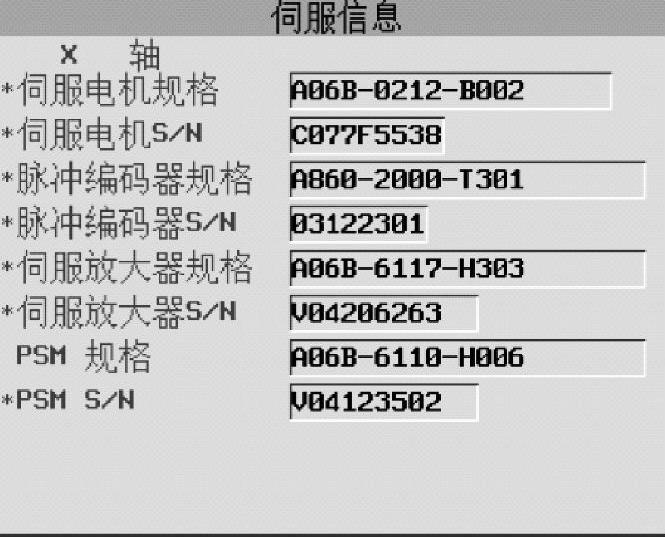

图10.1-7 伺服信息显示

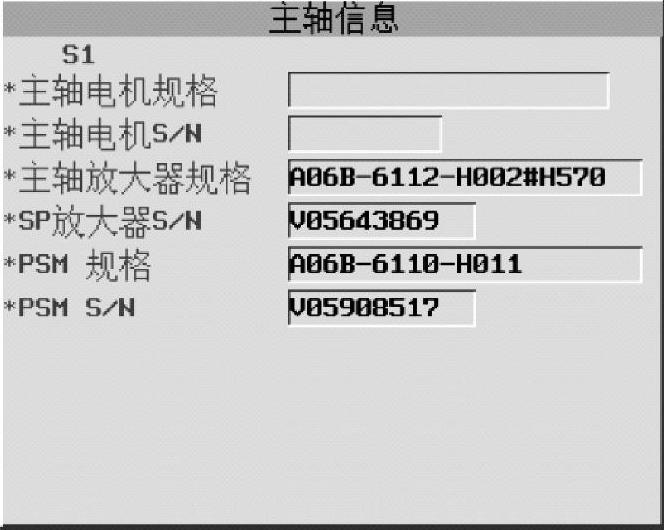

图10.1-8 主轴信息显示
