FS-0iD的内置以太网具有通信重启、连接检查、通信检查等功能，其使用操作说明如下。

1.通信重启

以太网通信中断后，可以通过以下操作重启：

1）按MDI面板的功能键【SYSTEM】，选择系统显示模式。

2）按扩展软功能键，直至显示软功能键〖内嵌〗、〖PCMCIA〗，并根据所使用的接口，选择〖内嵌〗或〖PCMCIA〗。

3）按软功能键〖公共〗，LCD显示以太网公共设定页面。

4）按软功能键〖（操作）〗，显示〖再启动〗软功能键。

5）按软功能键〖再启动〗，重新启动以太网通信。

2.连接检查

FS-0iD的内置以太网带有维护信息显示功能，可以用于以太网维护和检查，其操作步骤如下：

1）按MDI面板的功能键【SYSTEM】，选择系统显示模式。

2）按扩展软功能键，直至显示软功能键〖内嵌〗、〖PCMCIA〗，并根据所使用的接口，选择〖内嵌〗或〖PCMCIA〗。

3）选择软功能键〖PING〗后，按软功能键〖（操作）〗。

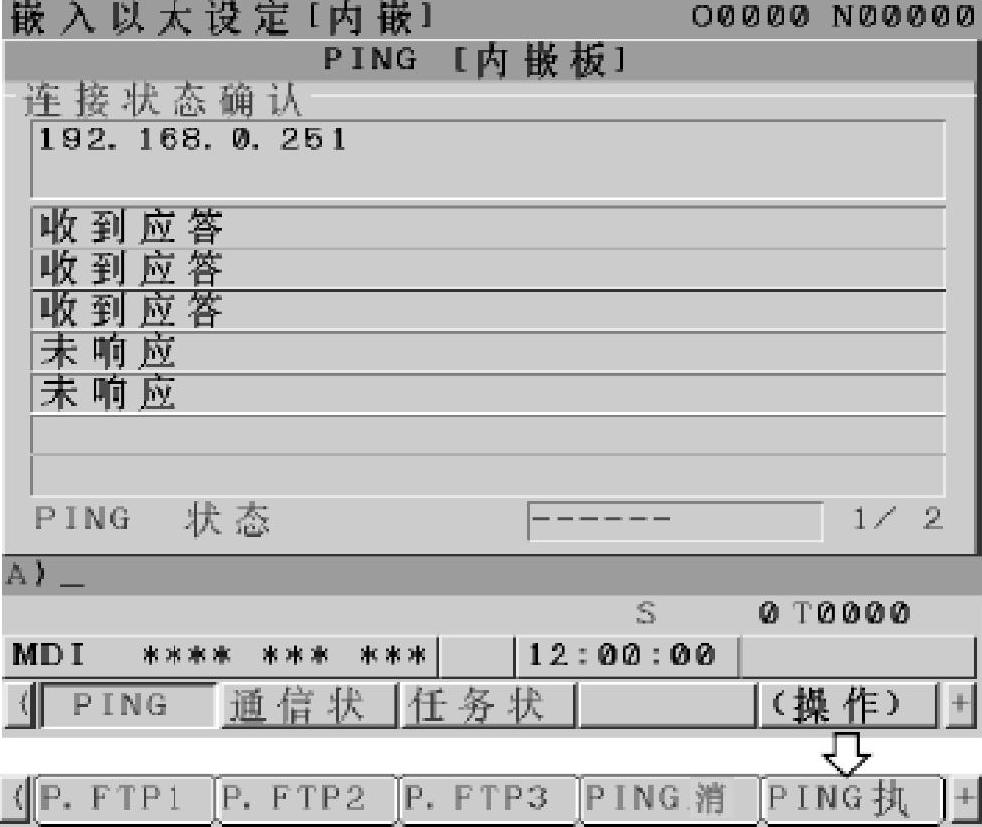

4）选择软功能键〖P.FTP1〗或〖P.FTP2〗、〖P.FTP3〗，CNC向连接1或连接2、连接3发送PING指令；LCD可以显示图9.4-12所示的连接诊断页面。

图9.4-12 连接诊断显示

也可通过选页键【PAGE↑】/【PAGE↓】，在图9.4-13所示的第2页上输入主机名、执行次数，直接指定主机。

5）按软功能键〖PING执〗，CNC向指定目标发送指定次数的PING指令，检查连接状态。

3.通信检查

以太网的通信检查操作步骤如下：

1）按MDI面板的功能键【SYSTEM】，选择系统显示模式。

2）按扩展软功能键，直至显示软功能键〖内嵌〗、〖PCMCIA〗，并根据所使用的接口，选择〖内嵌〗或〖PCMCIA〗。

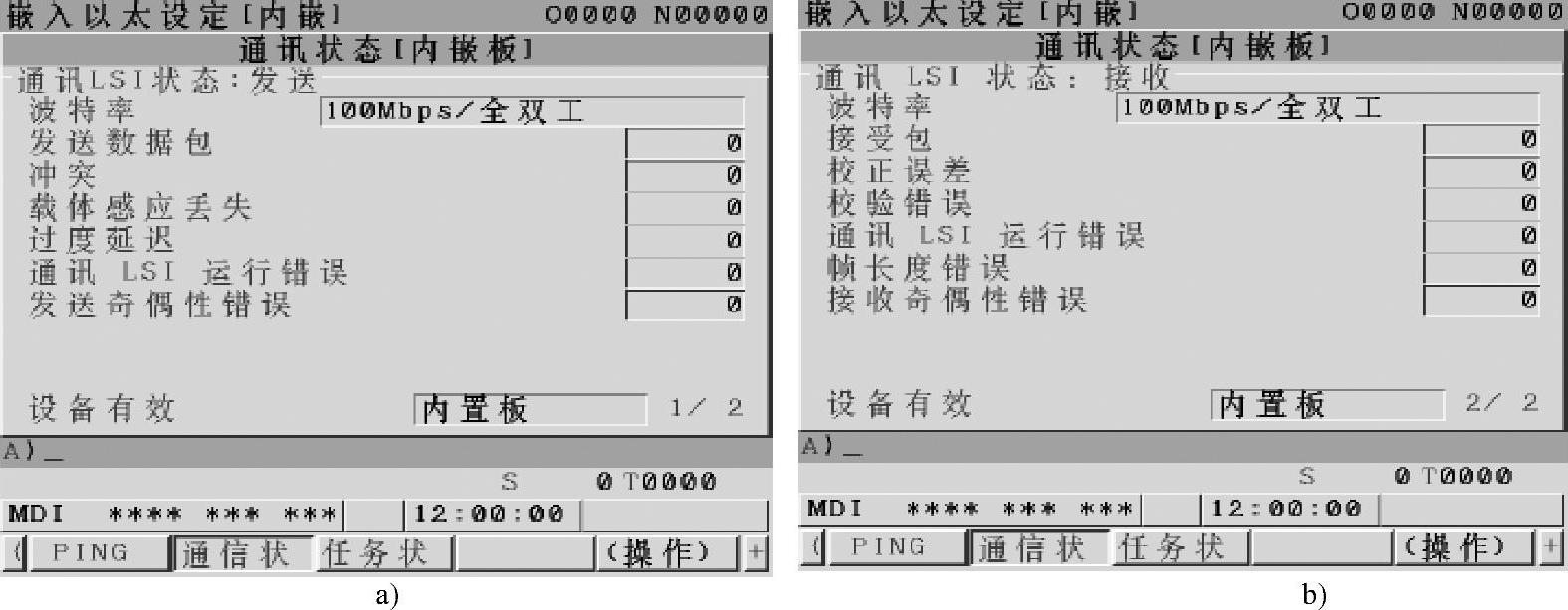

3）如选择软功能键〖通信状〗，LCD显示图9.4-14所示的通信状态显示页面，可通过选页键【PAGE↑】/【PAGE↓】，选择发送状态检查或接收状态显示页。

图9.4-13 直接指定主机

图9.4-14 通信状态检查

a）发送 b）接收

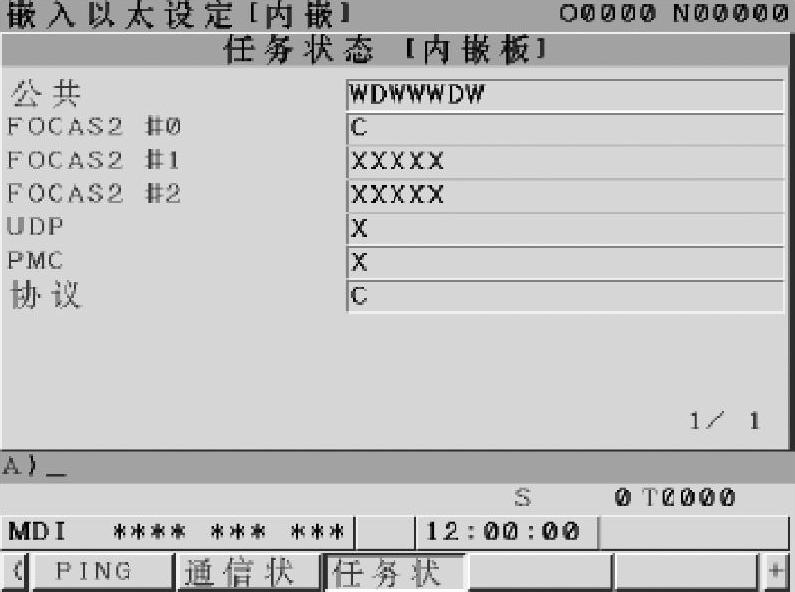

4）如选择软功能键〖任务状〗，则LCD显示图9.4-15所示的通信执行状态显示页面，该显示页所显示的状态含义如下：

C：等待主机连接；

W/D：数据处理中；

N：不能执行FOCAS2通信；

X：通信尚未执行。

4.操作履历

以太网的通信同样可以操作履历的形式记录，显示以太网操作履历的操作步骤如下：

1）按MDI面板的功能键【SYSTEM】，选择系统显示模式。

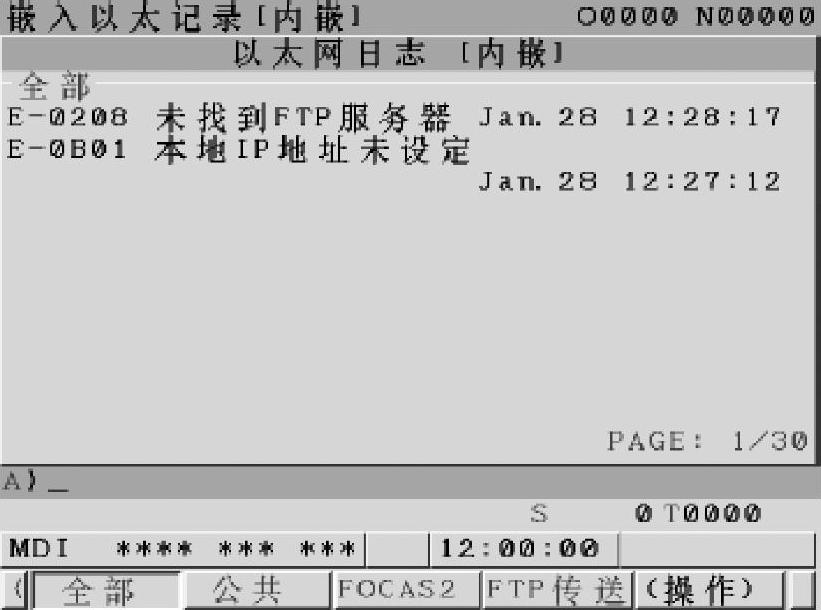

2）按扩展软功能键，直至显示软功能键〖内嵌板日志〗、〖PCM日志〗、〖板日志〗，并根据所使用的接口，选择〖内嵌板日志〗、〖PCM日志〗（PCMCIA卡）、〖板日志〗（快速以太网卡或数据服务器卡），LCD可显示图9.4-16所示的操作履历。

图9.4-15 通信执行状态检查

图9.4-16 故障履历显示

3）在履历显示页面选择〖全部〗，可显示所有操作记录；选择〖公共〗，可显示以太网通信设定操作记录；选择〖FOCAS2〗，可显示FOCAS2相关的操作记录；选择〖FTP传送〗，则可显示FTP文件传送记录。

4）按软功能键〖（操作）〗后，选择〖清除〗，可以清除以太网操作履历。
