1.通信参数备份/恢复

通信参数设定完成、通信正常后，可将设定CNC的SRAM上的内置以太网通信参数备份到存储卡上；或从存储卡上将通信参数恢复到CNC的SRAM上。

通信参数的备份与恢复可以选择备份/恢复或全备份/全恢复两种操作。选择全备份/全恢复时，可将内置以太网、快速以太网、数据服务器、PROFIBUS-DP主站/从站、DeviceNet主站/从站、FL-net等全部通信参数一次性备份到存储卡或从存储卡上恢复到CNC。

通信参数备份与恢复的操作步骤如下：

1）按MDI面板的功能键【SYSTEM】，选择系统显示模式。

2）按扩展软功能键，直至显示软功能键〖内嵌〗、〖PCMCIA〗，并选择〖内嵌〗。

3）按软功能键〖公共〗，LCD显示以太网公共设定页面。

4）按软功能键〖（操作）〗，通过软功能键扩展，显示图9.4-9所示的通信参数备份/恢复软功能键。

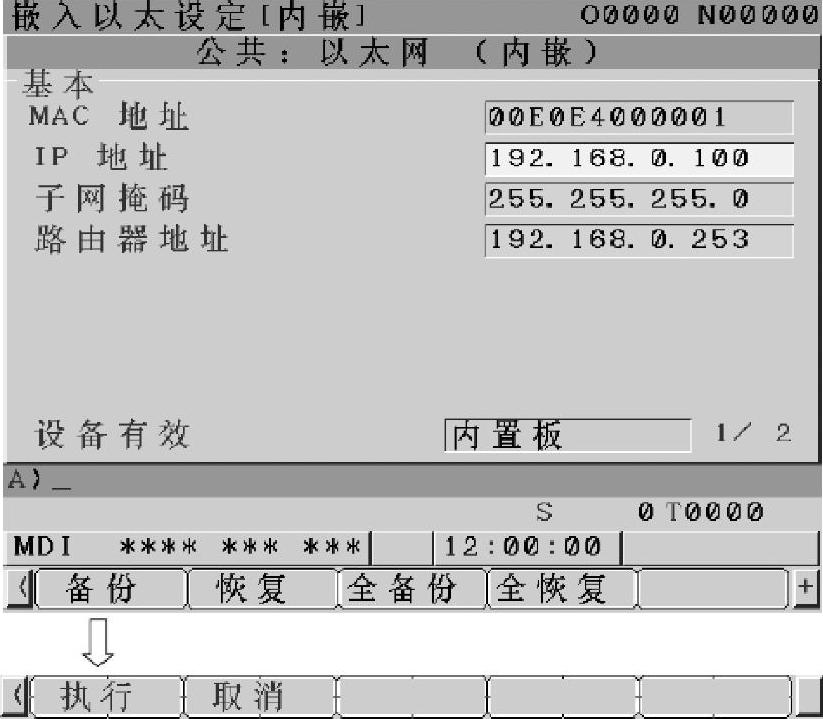

图9.4-9 通信参数备份与恢复

5）通过软功能键〖备份〗、〖全备份〗或〖恢复〗、〖全恢复〗，选择所需的操作。

如需要将通信参数备份到存储卡上，按软功能键〖备份〗或〖全备份〗，此时，可通过MDI面板输入备份文件名；如不定义文件名，则参数备份时CNC自动将文件名设定为“EMBETHER.MEM”（备份）或“NET-WORK.MEM”（全备份）。

如需要进行通信参数的恢复，则按软功能键〖恢复〗或〖全恢复〗；恢复时，同样可通过MDI面板输入文件名选定文件；如不输入文件名，则CNC自动选择“EMBE-THER.MEM”（恢复）或“NETWORK.MEM”（全恢复）文件。

6）按软功能键〖执行〗，执行通信参数备份或恢复，执行过程中，LCD闪烁显示“执行中”标记。按软功能键〖取消〗，则撤销所选择的操作。

2.FTP文件传送

加工程序、参数等CNC数据可通过以太网，以FTP文件的格式上传/下载。以太网卡的数据输入/输出操作步骤如下：

1）将CNC的输入/输出接口设定参数PRM0020设定为“9”，选择以太网，并完成以太网通信连接。

2）CNC操作方式选择EDIT后，按MDI面板的功能键【PROG】，选择程序显示模式。并按软功能扩展键，直至显示软功能〖一览〗。

3）按软功能键〖一览〗，选择程序一览表显示模式，LCD显示图9.4-10a所示的程序一览表。

4）按软功能键〖（操作）〗、显示操作软功能键，并选择软功能键〖设备〗（或〖设备选择〗），LCD显示9.4-10b所示的设备选择软功能键。

5）按软功能键〖EMBETH〗（或〖内置以太网〗），LCD将显示图9.4-11所示的主机以太网文件一览表和操作软功能键。程序较多时，LCD分页显示，可利用MDI面板上的选页键【PAGE↑】/【PAGE↓】，选择所需要的页面；或输入文件名后，按软功能键〖搜索〗，选择文件显示。

显示页各栏的含义如下。

驱动：CNC接口，内置以太网卡、PCMCIA卡生效时分别显示“内嵌”、“PCMCIA”。

连接主机：显示CNC当前通过以太网连接的主机号和主机名。

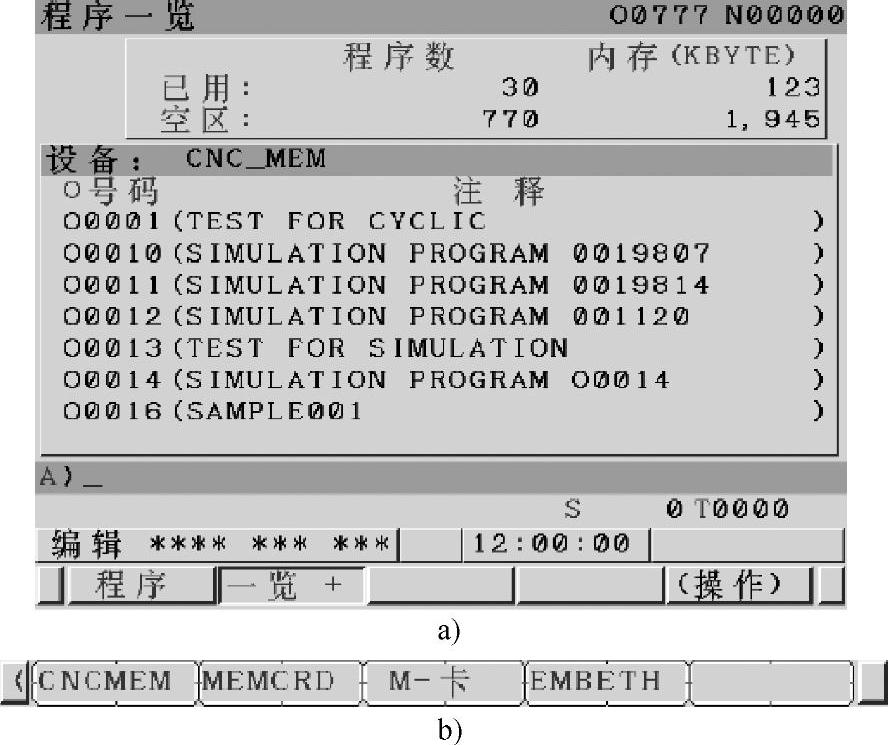

图9.4-10 程序一览表显示

a）程序一览表 b）设备选择软功能键

登录数：显示登录在主机上的文件数量。

设备：以太网设备名称及主机的工作目录，内置以太网连接主机时，显示“EMB_E_- THER”。

6）利用MDI面板上的光标移动键【←】/【→】选定文件，按编辑键【INPUT】，指定文件即被选定。

在以太网文件一览表显示后，便可显示或在软功能键扩展后显示以下操作软功能键，进行文件的删除和输入/输出操作。以太网输入/输出的操作步骤和存储卡输入/输出相同，可参见9.3节的相关说明。

〖设备〗（或〖设备选择〗）：选择后可返回设备选择页面。

〖一览+〗：选择后可显示主机文件的详细内容，显示内容根据主机侧的FTP服务器设定有所区别。

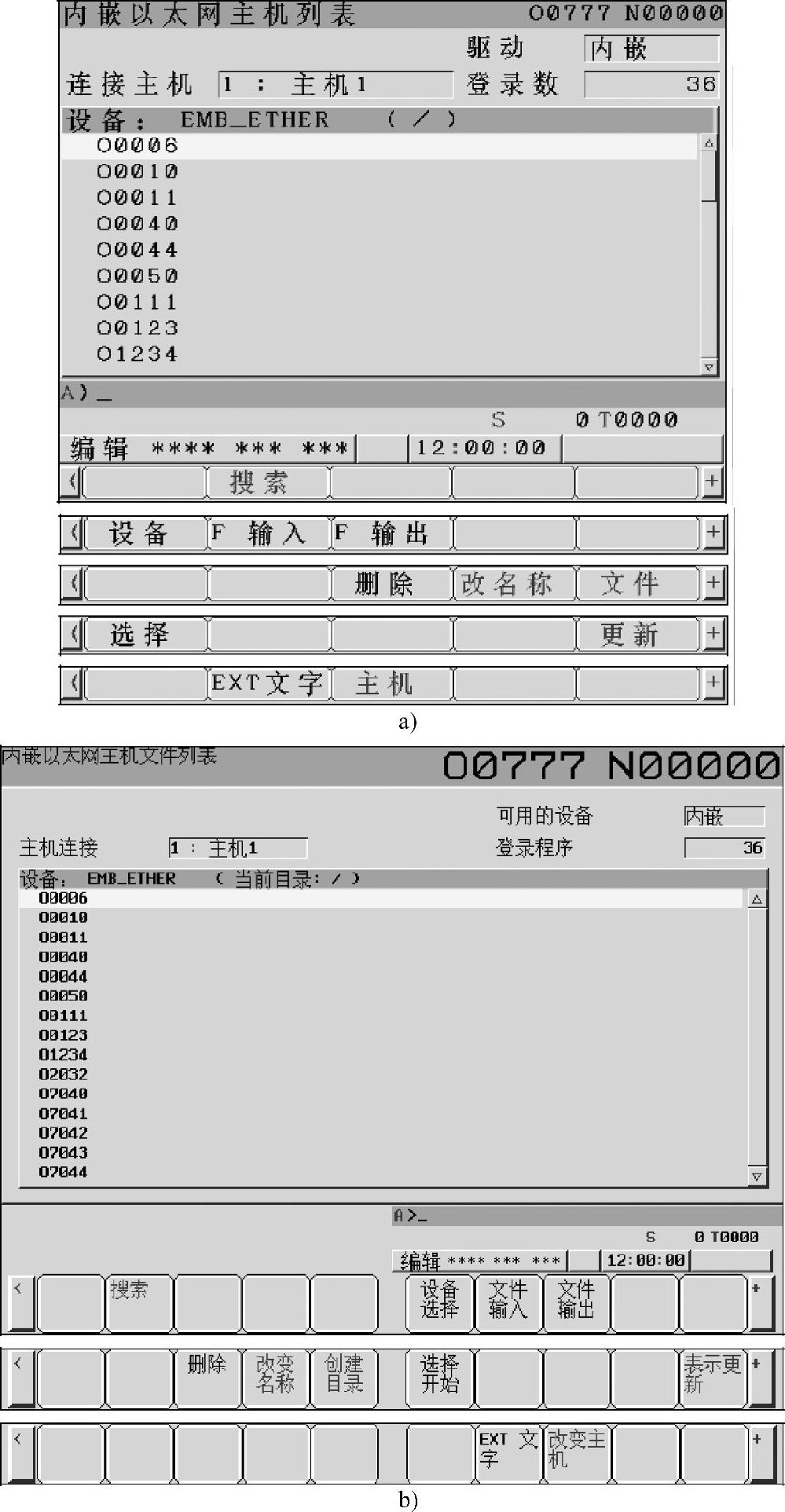

图9.4-11 主机文件一览表显示

a）8.4in LCD显示 b）10.4in LCD显示

〖F输入〗（或〖文件输入〗）：可将指定的文件从以太网主机读入到CNC存储器上。

〖F输出〗（或〖文件输出〗）：可将指定的文件从CNC存储器输出到以太网主机上。

〖删除〗：可将指定的文件从以太网主机上删除。

〖改名称〗（或〖改变名称〗）：可对以太网主机上的文件进行重新命名。

〖主机〗（或〖改变主机〗）：切换以太网连接主机，按此键，可按照1、2、3、1…的次序依次切换主机。

〖更新〗（或〖表示更新〗）：更新以太网文件一览表显示的内容。

〖EXT文字〗：显示扩展字符输入软功能键。

〖文件〗（或〖创建目录〗）：输入目录名后，按此键可创建新的文件目录。

〖选择〗（或〖选择开始〗）：当需要删除多个文件时，可先将光标定位到需要删除的文件上，并按此软功能键，选中该文件，其文件名为反色显示；重复操作，可选中其他文件，然后，按软功能〖删除〗、〖执行〗，一次性删除多个文件。
