1.CNC参数
通过设定CNC参数PRM14880.5或PRM14880.6为“1”时,FS-0iD可以使用DNS或DHCP客户机功能。
利用DNS(Domain Name System,域名系统)或DHCP(Dynamic Host Configuration Pro-tocol,动态主机配置协议)客户机功能,CNC可以自动获取以太网通信的IP地址。当CNC使用DHCP客户机功能时,可通过CNC参数PRM14880.3的设定,选择表9.4-2所示的默认通信方式和接口参数。

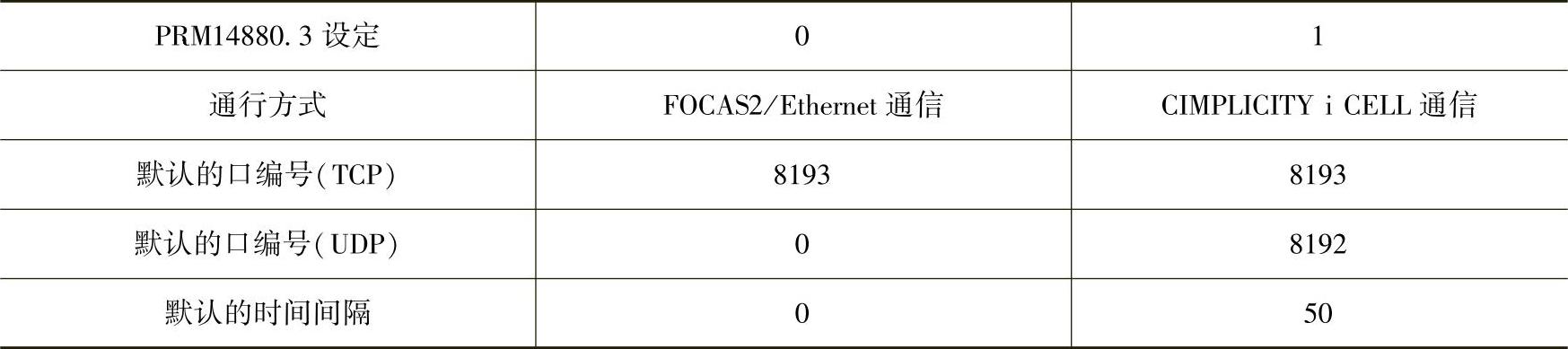

表9.4-2 DHCP默认的通信参数
2.DNS设定
FS-0iD的DNS设定操作步骤如下:
1)设定CNC参数PRM14880.5=1,生效CNC的DNS客户机功能,并将计算机设定为DNS服务器。
2)将CNC与计算机连接后,重新启动CNC。
3)按MDI面板的功能键【SYSTEM】,选择系统显示模式。
4)按扩展软功能键,直至显示软功能键〖内嵌〗、〖PCMCIA〗,并选择〖内嵌〗。
5)按软功能键〖公共〗,LCD显示图9.4-6所示的以太网公共设定页面(详情)。
6)通过MDI面板,设定DNS服务器(计算机)的IP地址。FS-0iD最多可设定2个DNS服务器的地址,并可按IP地址1、2的顺序搜索服务器。
3.DHCP设定
1)设定CNC参数PRM14880.6=1,生效CNC的DHCP客户机功能;利用CNC参数PRM14880.3的设定,选择默认的通信方式;并将计算机设定为DHCP服务器。
2)连接CNC与计算机,完成后,重新启动CNC。
3)按MDI面板的功能键【SYS-TEM】,选择系统显示模式。
4)按扩展软功能键,直至显示软功能键〖内嵌〗、〖PCMCIA〗,并选择〖内嵌〗。

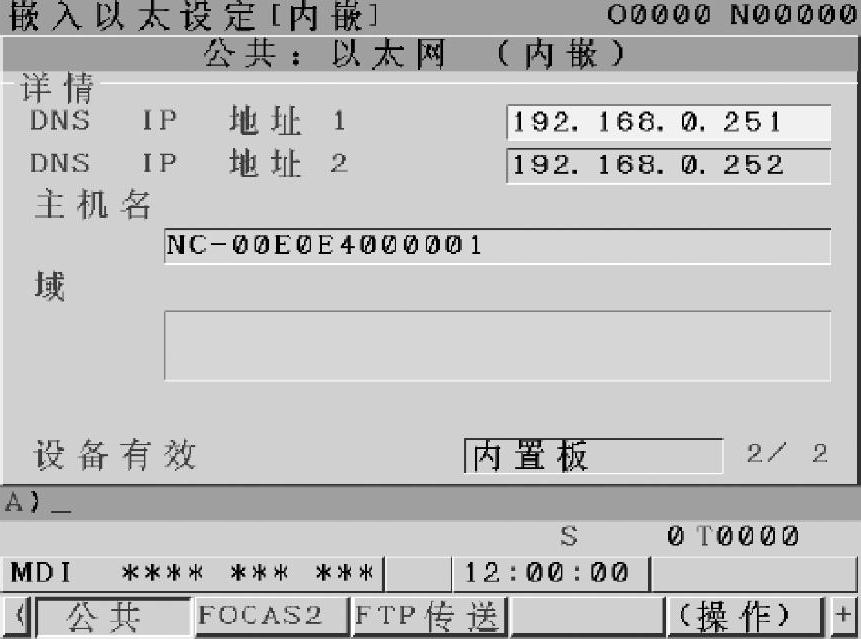

图9.4-6 DNS功能设定
5)按软功能键〖公共〗,LCD显示以太网公共设定页面(详情)。
如CNC和计算机的连接成功,LCD将自动获取IP地址和以太网的MAC地址,其显示如图9.4-7所示。
图9.4-7 DHCP连接成功显示
a)第一页 b)第二页
在该显示页上,可进行主机名的定义。当DHCP服务器和DNC服务器协同工作时,主机名可由DHCP服务器通知DNS服务器,在未设定主机名时,CNC自动定义主机名为NC-(MAC地址),例如,当MAC地址为“00E0E4000001”时,其主机名将自动定义为“NC-00E0E4000001”等。
如CNC和计算机的连接失败,CNC将显示图9.4-8所示的DHCP连接出错页面,并显示“DHCP ERROR”信息。
图9.4-8 DHCP连接出错显示
a)第一页 b)第二页
