FS-0iD CNC操作系统的数据输入/输出接口和操作一览

【摘要】:设定“1”为图9.3-1a上的JD36B;设定“2”为图9.3-1b上的存储卡接口;设定“5”为数据服务器接口(选件);设定“9”为以太网接口。图9.3-1 FS-0iD的数据输入/输出接口a)RS232C接口1、2 b)存储卡接口PRM0101.3:RS232C串行接口1、2输入/输出数据格式选择2。表9.3-1 数据输入/输出操作一览表(续)3.文件名称和格式除了屏幕拷贝数据输出外,其他利用存储卡或RS232C接口输入/输出的CNC数据为文本文件。

1.接口与设定

CNC的绝大数据都可通过外部数据输入/输出接口输入或输出。数据输入/输出需要用如下CNC参数选定接口。

PRM0000.1:RS232C串行接口1、2输入/输出数据格式选择1。设定“0”,为EIA代码;设定“1”,为ISO或ASCII代码。

PRM0020:输入/输出接口选择。设定“0”为CNC主板RS232C接口,设定“1”为图9.3-1a上的JD36A,由于CNC主板接口和JD36A接口直接连接,因此,当使用JD36A时,可以设定为“0”。设定“1”为图9.3-1a上的JD36B;设定“2”为图9.3-1b上的存储卡接口;设定“5”为数据服务器接口(选件);设定“9”为以太网接口。

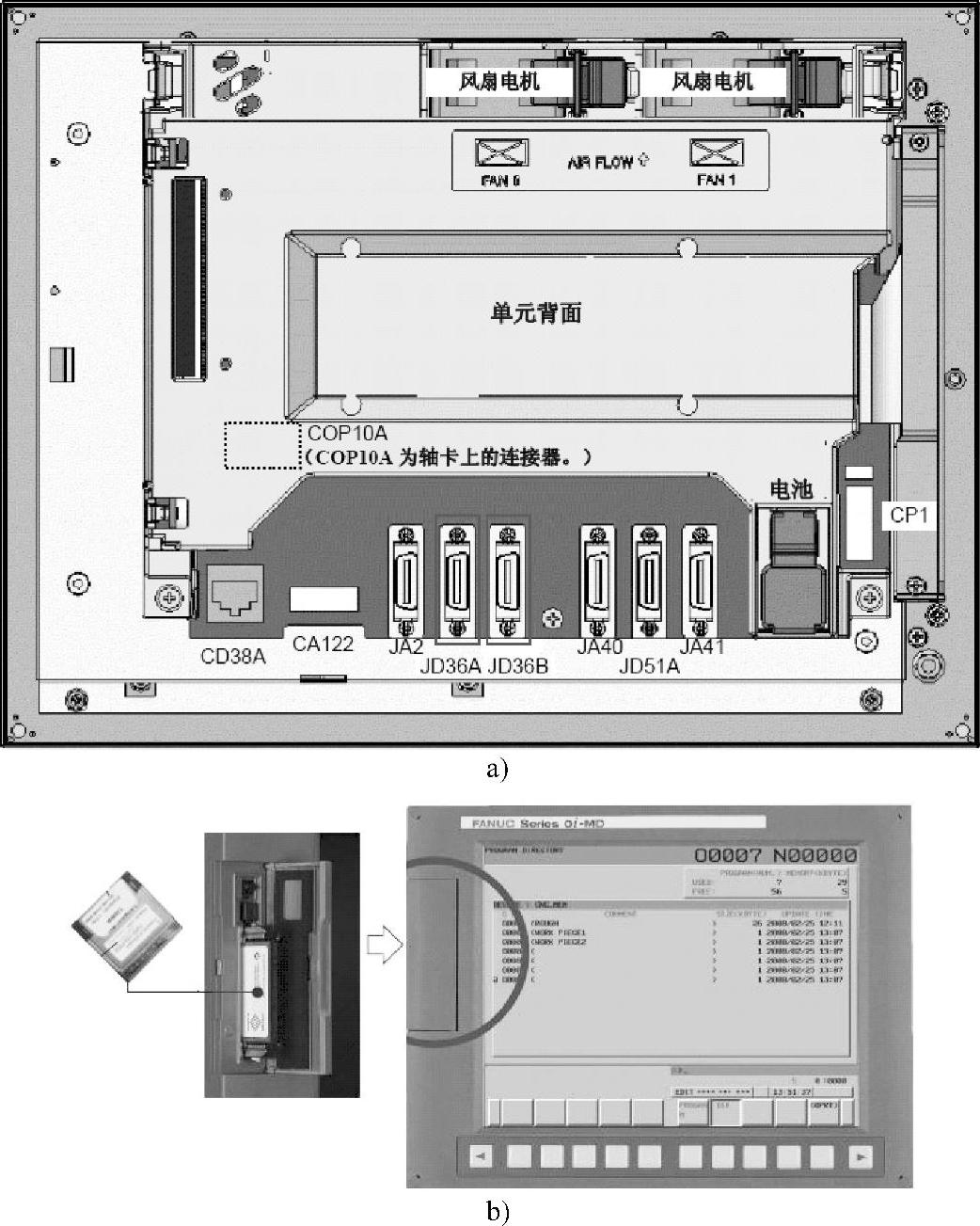

图9.3-1 FS-0iD的数据输入/输出接口

a)RS232C接口1、2 b)存储卡接口

PRM0101.3:RS232C串行接口1、2输入/输出数据格式选择2。设定“0”,数据输入时代码自动设别,数据输出时由参数PRM0000.1设定;设定“1”,ASCII代码,选择ASCII码需要将参数PRM0000.1设定为1。

PRM0102:输入/输出设备选择。设定“0”,不使用控制代码DC1~DC4的标准RS232C设备;设定“4”,使用控制代码DC1~DC4的标准RS232C设备;设定“3”,为FANUC软驱(FLOPPY);其他设定用于FANUC输入/输出设备,如FANUC PPR等。

PRM0103:数据传输波特率。常用的设定有“10”(4800bit/s);“11”(9600bit/s);“12”(19200bit/s)等。

PRM0139.0:存储卡接口代码选择。设定“0”为ASCII;设定“1”为ISO代码。

PRM0908.0:数据服务器接口代码选择。设定“0”为ASCII;设定“1”为ISO代码。

2.输入/输出操作

CNC的数据输入/输出可通过存储卡接口、RS232C串行接口、内置以太网或PCMCIA的以太网接口等进行。存储卡使用简捷、方便,是目前的常用设备,它可在系统显示模式下、选择软功能键〖所有IO〗,进行数据输入/输出操作,其操作步骤详见后述。FS-0iD标准配置已安装内置以太网接口,FS-0iMateD可通过选配PCMCIA,通过以太网通信,传送FTP文件,有关内容详见9.4节。

利用标准串行接口RS232C的数据输入/输出,可在CNC选择EDIT操作方式后,根据不同的显示模式和操作菜单下,按表9.3-1进行CNC数据输入/输出操作。数据输入时的软功能键〖F读取〗在10.4inLCD上为〖文件读取〗;数据输出时的软功能键〖F输出〗、〖操作历〗,在10.4inLCD上分别为〖文件输出〗、〖操作履历〗。

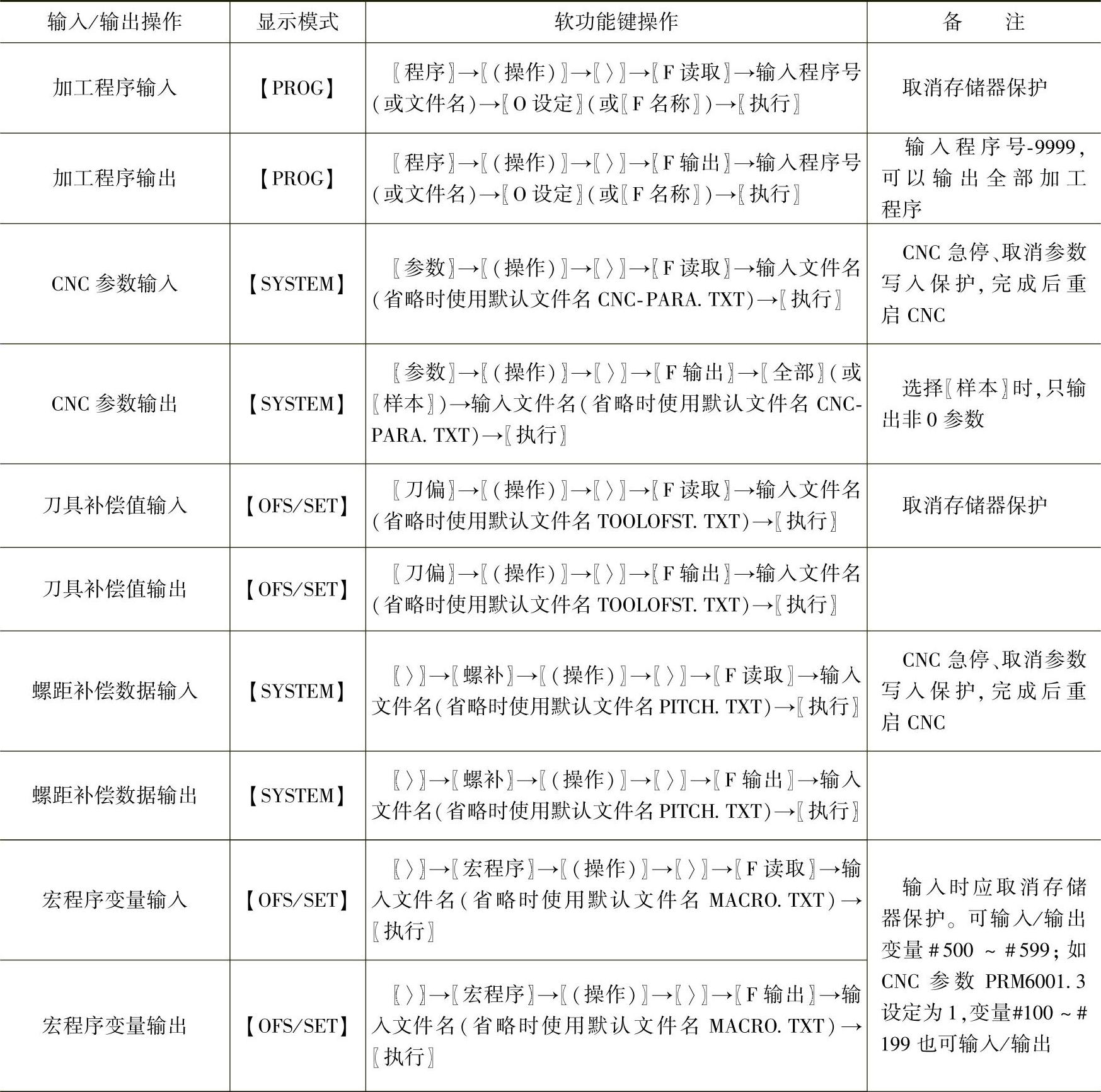

表9.3-1 数据输入/输出操作一览表

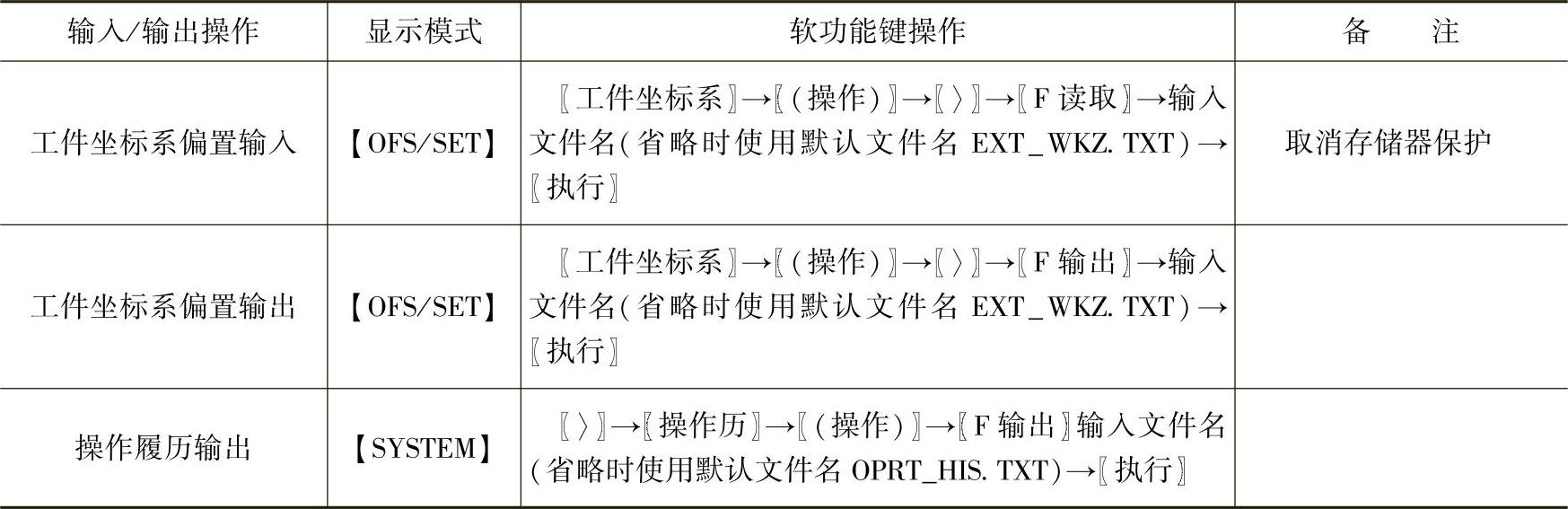

(续)


3.文件名称和格式

除了屏幕拷贝数据输出外,其他利用存储卡或RS232C接口输入/输出的CNC数据为文本文件。进行数据输入/输出时,如没有指定文件名,CNC将自动选择表9.3-2中的默认文件名。

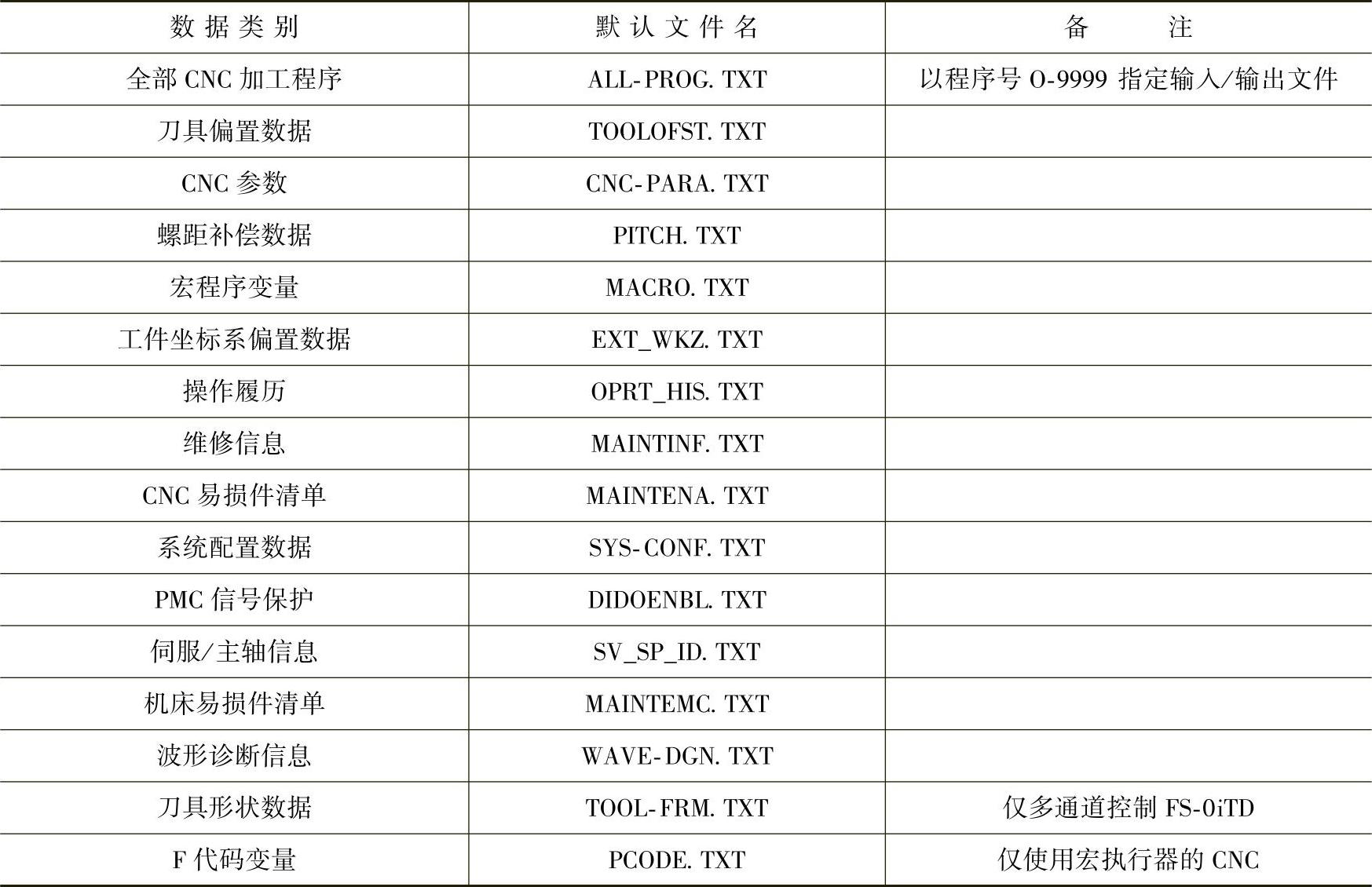

表9.3-2 数据输入/输出默认文件名一览表

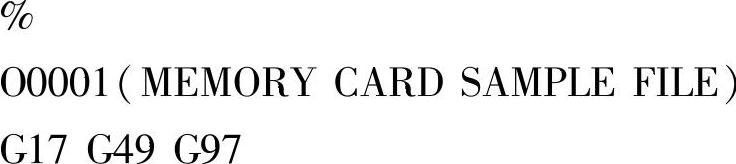

表中的输入/输出数据文件均以“%”或“LF”作为开始标记,随后是数据内容,最后以“%”结束。例如,加工程序的文件格式如下,程序段的结束符“;”不能输出:

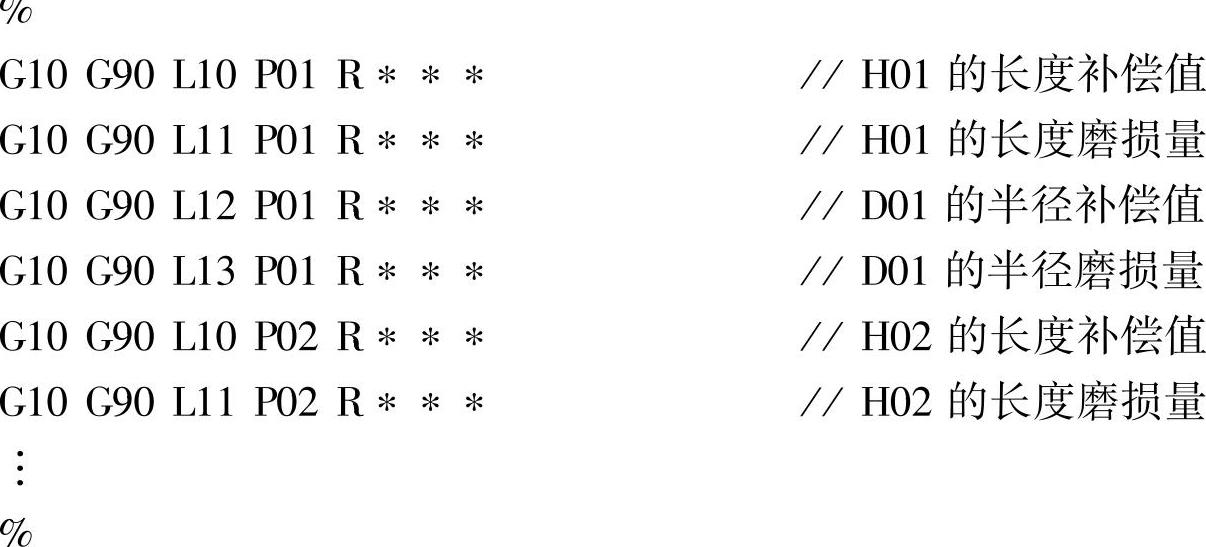

而刀具补偿数据、螺距补偿数据则以G10指令的编程格式输出,有关内容可参见第2章2.5.3节。例如,FS-0iMD选择刀具补偿C时,其数据输出格式如下:


而在FS-0iTD上,如果设定PRM8136.6=0,其数据输出格式如下:


4.FANUC软驱操作

通过选配FANUC软驱,CNC数据可以通过软驱传送,数据输入/输出操作步骤如下:

1)将CNC的输入/输出接口参数设定为FANUC软驱(FANUC FLOPPY);操作方式选择EDIT后,按MDI面板的功能键【PROG】,选择程序显示模式。

2)按软功能扩展键,直至显示软功能〖一览〗,按此键选择程序一览表显示。

3)按软功能键〖(操作)〗后,选择软功能键〖设备选择〗(或〖设备〗)。

4)按软功能键〖软驱〗,LCD将显示图9.3-2所示的软驱文件一览表。

显示页各栏的含义如下。

DNC运行目录:显示进行DNC运行的文件名称。

登录程序:显示已经登录的文件数量。

号/文件名:显示文件号/文件名称。

5)利用MDI面板上的光标移动键【←】/【→】选定文件,按编辑键【INPUT】,指定文件即被选定。

在软驱文件一览表显示后,便可显示以下操作软功能键,进行文件的检索、删除和输入/输出操作。软驱输入/输出的操作步骤和存储卡输入/输出相同,可参见后述的说明。

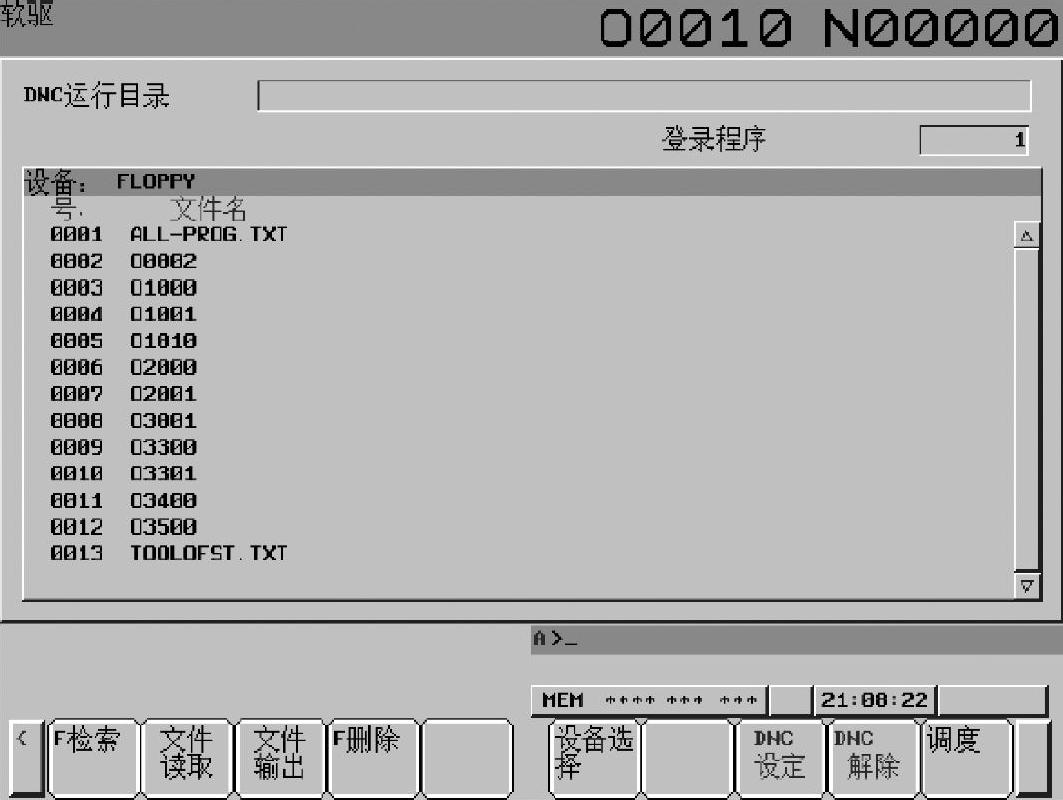

图9.3-2 FANUC软驱文件显示

〖F检索〗:选择后检索所需要的文件。

〖文件读取〗(或〖F读取〗):可将指定的文件从软驱读入到CNC存储器上。

〖文件输出〗(或〖F输出〗):可将指定的文件从CNC存储器输出到软驱上。

〖F删除〗:可将指定的文件从软驱上删除。
