1.颜色设定

FS-0iD使用的是彩色LCD，显示画面上各部分的颜色可以在选择【SYSTEM】后，利用系统设定改变。颜色设定的操作步骤如下：

1）按MDI面板的功能键【SYSTEM】，选择系统显示模式后，通过软功能扩展键，显示软功能键〖颜色〗。

2）按软功能键〖颜色〗后，LCD将显示图9.1-15所示的颜色设定页面。

3）利用MDI面板上的光标移动键【↑】、【↓】，选择需要改变颜色的项目，光标定位到项目序号上。

4）按软功能键〖（操作）〗，显示图9.1-16所示的颜色设定软功能键，在8.4inLCD上，可以通过软功能扩展键，切换软功能键显示。

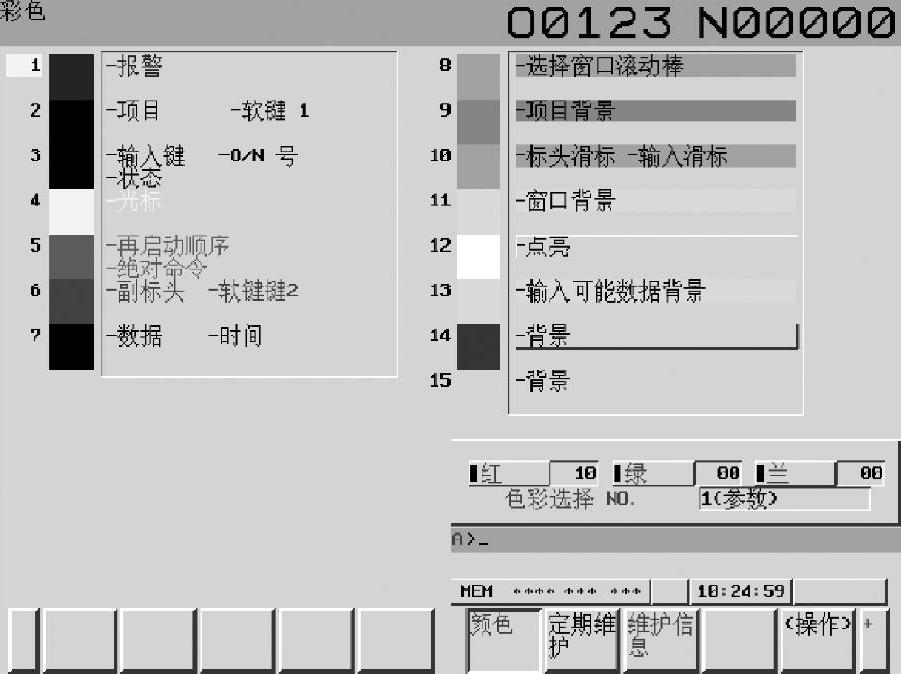

图9.1-15 颜色设定显示

图9.1-16 颜色设定软功能键显示

5）根据需要，可通过按软功能键〖红〗或〖绿〗、〖蓝〗选定颜色，然后，按软功能键〖亮〗或〖暗〗，调整所选色素的亮度、改变颜色（当前颜色可通过后述的操作保存到CNC存储器上）；或直接按软功能键〖颜色1〗或〖颜色2〗、〖颜色3〗，选择保存在CNC存储器上的颜色，并通过后述的操作将其应用到当前项目上。

将所设定的颜色保存到CNC存储器的操作如下：

1）通过上述步骤5），完成〖红〗或〖绿〗、〖蓝〗色素的亮度设定后，按软功能键〖颜色1〗或〖颜色2〗、〖颜色3〗，选择CNC存储区域，其中，颜色1保存在CNC参数PRM6581～PRM6595上；颜色2保存在CNC参数PRM10421～PRM10435上，颜色3保存在CNC参数PRM10461～PRM10475上。

2）按软功能键〖存储〗，LCD将显示操作软功能键〖取消〗、〖执行〗。选择〖执行〗，调整后的颜色将被保存；选择〖取消〗则放弃颜色保存操作。

将CNC保存的颜色应用到显示项目上的操作步骤如下：

1）利用上述步骤5），通过软功能键〖颜色1〗或〖颜色2〗、〖颜色3〗指定CNC存储颜色后，按软功能键〖再调用〗，调用CNC存储的颜色设定。

2）软功能键〖再调用〗选择后，LCD将显示操作软功能键〖取消〗、〖执行〗。选择〖执行〗，指定的颜色将被应用到所选的项目上；选择〖取消〗则放弃颜色选择操作。

2.屏幕保护

为了延长LCD的使用寿命，FS-0iD可以通过屏幕保护操作或CNC参数设定，在不需要进行操作或长时间自动运行时，将LCD的显示关闭。

LCD屏幕自动保护的时间可在CNC参数PRM3123上设定，参数设定范围为0～127min。参数一旦设定，如在设定的时间内，没有进行MDI面板、软功能键的任何操作，LCD将自动关闭。如PRM3123设定0，屏幕自动保护功能无效，这时需要通过手动操作关闭LCD，进行屏幕保护。

LCD的手动关闭操作，可在按下MDI面板编辑键【CAN】的同时，再按下MDI面板上的任意一个功能键实现，例如，同时按下【CAN】、【POS】键，或同时按下【CAN】、【PROG】键，都可以关闭LCD。手动关闭操作在CNC参数PRM3123设定为0时有效。

LCD进入屏幕保护后，如果出现如下情况之一，便就能重新恢复显示。

1）按MDI面板上的任意键。

2）按任意一个软功能键。

3）按机床操作面板上与CNC输入、显示有关的任意键，如操作方式选择键等。
