如何显示和设定CNC参数？
【摘要】：图9.1-1 CNC参数显示2.参数设定使能在CNC调试与维修时，需要进行CNC参数的设定。设定写入保护的CNC参数时，需要先通过CNC的数据显示和设定操作，取消参数保护功能。当需要通过CNC电源OFF/ON生效的参数被修改时，LCD将显示报警“PW0000”，报警同样不影响后续参数的设定操作，可继续进行下一步操作。
1.CNC参数显示
CNC是用于数控机床控制的通用控制装置，它可用于不同要求、不同规格的机床控制。为了使得CNC能够满足特定机床的控制要求，需要通过CNC参数来选择功能、规定动作、确定范围等。因此，CNC参数需要根据CNC所选择的功能和机床的控制要求，由机床生产厂家进行设定；改变CNC参数，可能导致CNC功能、机床动作发生变化，机床使用者可以通过MDI/LCD面板，检查CNC参数的设定情况，但原则上不应改变其设定。参数显示的操作步骤如下：
1）按MDI面板的功能键【SYSTEM】、选择系统显示模式。
2）按软功能键〖参数〗，LCD将显示图9.1-1所示的CNC参数显示页面。
在CNC内部，参数按照参数号依次排列，操作者可通过MDI面板上的选页键【PAGE↑】、【PAGE↓】和光标移动键【↑】、【↓】，选择所需要的参数。由于CNC参数众多，为了简化操作，操作者也可通过以下操作直接查看指定的参数。
3）用MDI面板输入需要查看的参数号，按软功能键〖搜索号码〗，LCD将直接切换到该参数所在的显示页，光标定位在指定的参数上。
图9.1-1所示的参数显示页面的第2行为参数输入方式显示，当显示为“设定”时，代表此页参数为CNC“设定参数”。设定参数可以直接输入或修改，无需进行下述参数设定使能操作；设定参数还可通过按MDI面板的功能键【OFS/SET】、在偏置/设定显示模式下显示和设定，有关内容可参见第8章、8.3节。

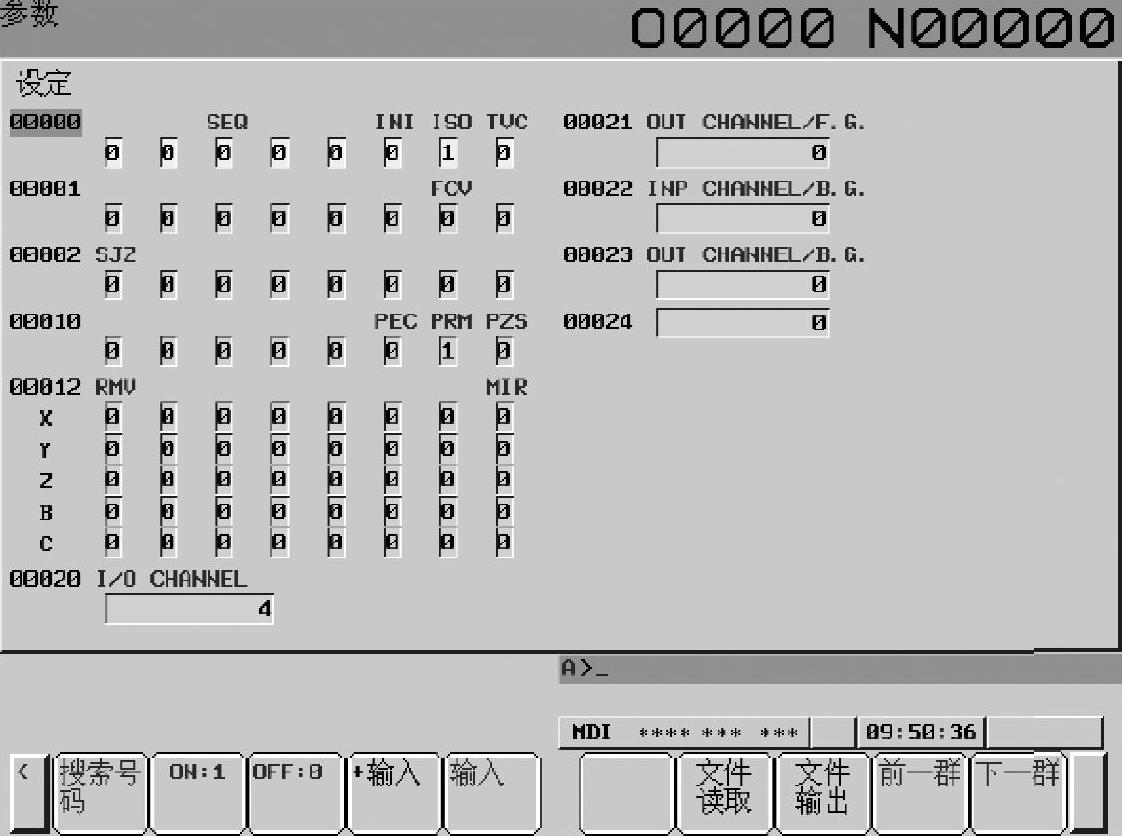

图9.1-1 CNC参数显示
2.参数设定使能
在CNC调试与维修时，需要进行CNC参数的设定。除CNC设定参数外，其他CNC参数在正常情况下均处于写入保护状态。设定写入保护的CNC参数时，需要先通过CNC的数据显示和设定操作，取消参数保护功能。参数设定使能的操作步骤如下：
1）选择MDI操作方式或使CNC进入急停状态，生效MDI操作方式。
2）按MDI面板的功能键【OFS/SET】选择偏置/设定显示模式，并按软功能键〖设定〗，LCD将显示图9-1.2所示的“设定参数”显示页面。
3）用MDI面板的光标移动键【↑】、【↓】，将光标定位到“写参数”的输入框。

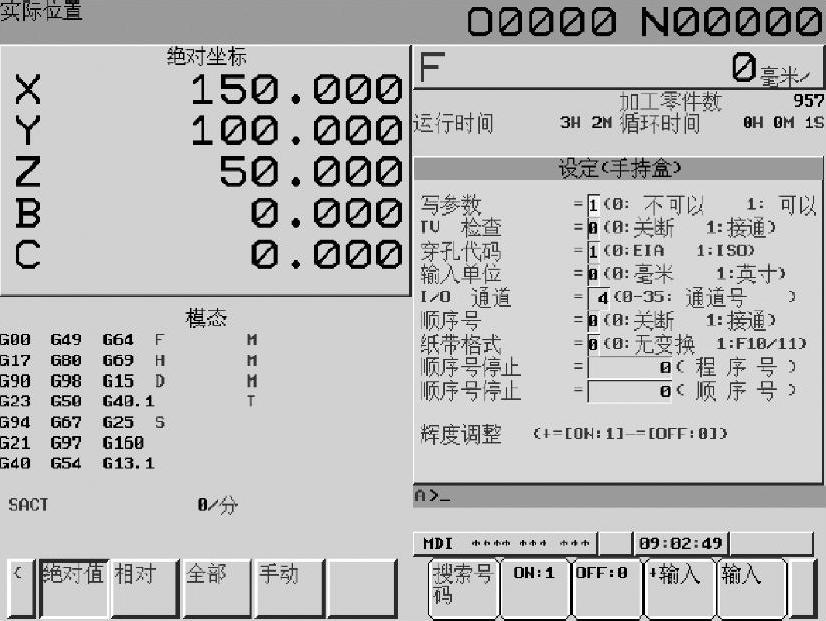

图9.1-2 CNC设定参数显示
4）按软功能键〖（操作）〗后，在操作菜单上选择软功能键〖ON：1〗，使得参数输入成为允许状态。此时，CNC将显示报警SW0100，这一报警不影响参数的设定，可继续进行下述的参数设定操作。
3.参数设定
当参数设定使能、CNC显示SW0100报警后，便可通过MDI/LCD面板，进行CNC参数的输入或修改，其操作步骤如下：
1）按MDI面板的功能键【SYSTEM】选择系统显示模式、用软功能键〖参数〗选择参数显示。
2）利用MDI面板上的选页键【PAGE↑】、【PAGE↓】和光标移动键【↑】、【↓】，或输入需要查看的参数号、按软功能键〖搜索号码〗，选择需要设定的参数号。
3）用MDI面板的数字键输入数值后，按MDI面板的编辑键【INPUT】或软功能键〖输入〗、〖+输入〗，输入或增量修改参数设定值。当需要通过CNC电源OFF/ON生效的参数被修改时，LCD将显示报警“PW0000”，报警同样不影响后续参数的设定操作，可继续进行下一步操作。
4）重复步骤2）、3），完成其他参数的设定。如果需要连续设定多个参数的值，可将光标定位在输入起始位置，并通过MDI面板输入参数值+【EOB】、参数值+【EOB】、…，然后按编辑键【INPUT】，进行一次性输入。输入连续参数值时，参数值0可以省略，相同的参数值可以通过“=”代替。
例如，当需要对光标定位位置起的三个连续参数的参数值进行设定时，如通过MDI面板输入1、2、3、4、【EOB】、5、6、7、8、【EOB】、9、9、9、9、【INPUT】时，可将参数值分别设定为1234、5678、9999；如输入1、2、3、4、【EOB】、【EOB】、9、9、9、9、【INPUT】，则可将参数值设定为1234、0、9999；如输入1、2、3、4、【EOB】、=、【EOB】、=、【INPUT】，则可将参数值设定为1234、1234、1234等。
5）按MDI面板的功能键【OFS/SET】、选择偏置/设定显示模式，并按软功能键〖设定〗，显示图9-1.2所示的设定参数显示页面。
6）用MDI面板的光标移动键【↑】、【↓】，将光标定位到“写参数”的输入框后，按软功能键〖（操作）〗、并选择软功能键〖OFF：0〗，使参数输入重新成为保护状态。
7）按MDI面板的【RESET】键，清除报警SW0100。如需要CNC电源OFF/ON生效的参数被修改、LCD显示报警“PW0000”，则关闭CNC电源、重新启动CNC。
CNC参数也可通过后述9.3节的CNC数据输入/输出操作，用存储卡或计算机进行一次性输入；对于保证CNC工作必需的基本CNC参数，还可通过9.2节所述的CNC参数快捷设定操作进行显示与快速设定。
