CNC系统LCD显示和 PMC编辑器操作指南

【摘要】:3)利用LCD显示和检查CNC系统信息、诊断信息、报警信息、外部操作信息、定期维护信息等。5)利用FS-0iD集成的PMC编辑器,进行I/O信号状态、动态梯形图、信号时序图的显示与监控等。在系统显示模式下,操作可利用表9.1-1所示的软功能键,选择LCD显示内容并进行相关的设定操作。

1.基本内容

CNC的调试及维修操作需要在CNC系统显示模式下进行。在系统显示模式下,操作者可通过MDI/LCD面板和集成的数据输入/输出接口,进行如下操作:

1)进行CNC、伺服、主轴等CNC基本参数的显示、设定和调整。

2)设定CNC的存储卡接口、RS232C串行接口或以太网接口、FROFIBUS网络接口、FL-net网络接口、DEVICENET网络通信参数,并通过以上接口,进行CNC数据的输入/输出操作。

3)利用LCD显示和检查CNC系统信息、诊断信息、报警信息、外部操作信息、定期维护信息等。

4)利用FS-0iD集成的PMC编辑器,进行PMC的参数设定、梯形图编辑、Power Mate管理器显示与设定等。

5)利用FS-0iD集成的PMC编辑器,进行I/O信号状态、动态梯形图、信号时序图的显示与监控等。

由于CNC系统显示与设定的内容较多,本章将重点介绍与CNC调试操作,有关CNC维修操作的内容将在第10章继续介绍。

2.操作概述

CNC的系统显示模式,可通过按MDI面板的功能键【SYSTEM】选择。在系统显示模式下,操作可利用表9.1-1所示的软功能键,选择LCD显示内容并进行相关的设定操作。

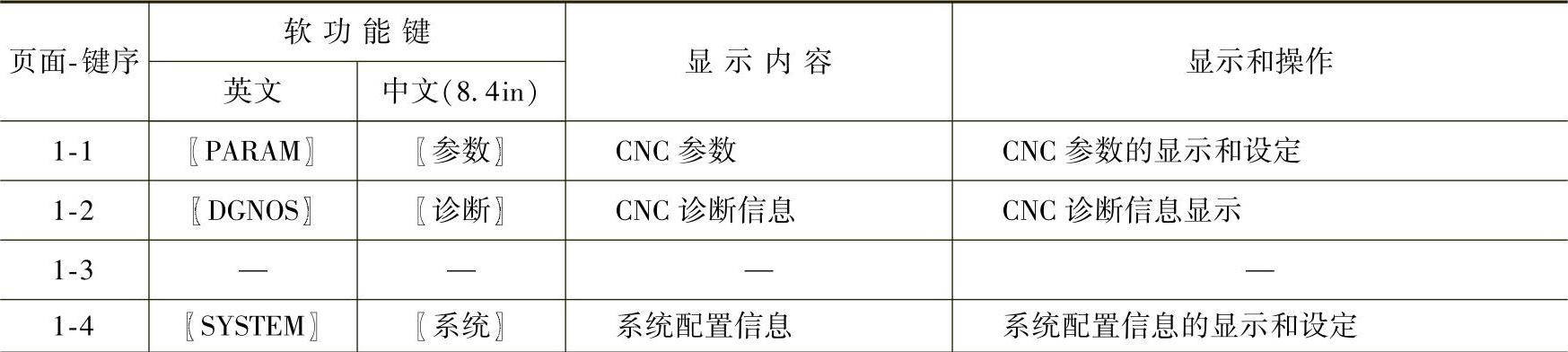

表9.1-1 系统显示和设定操作一览表

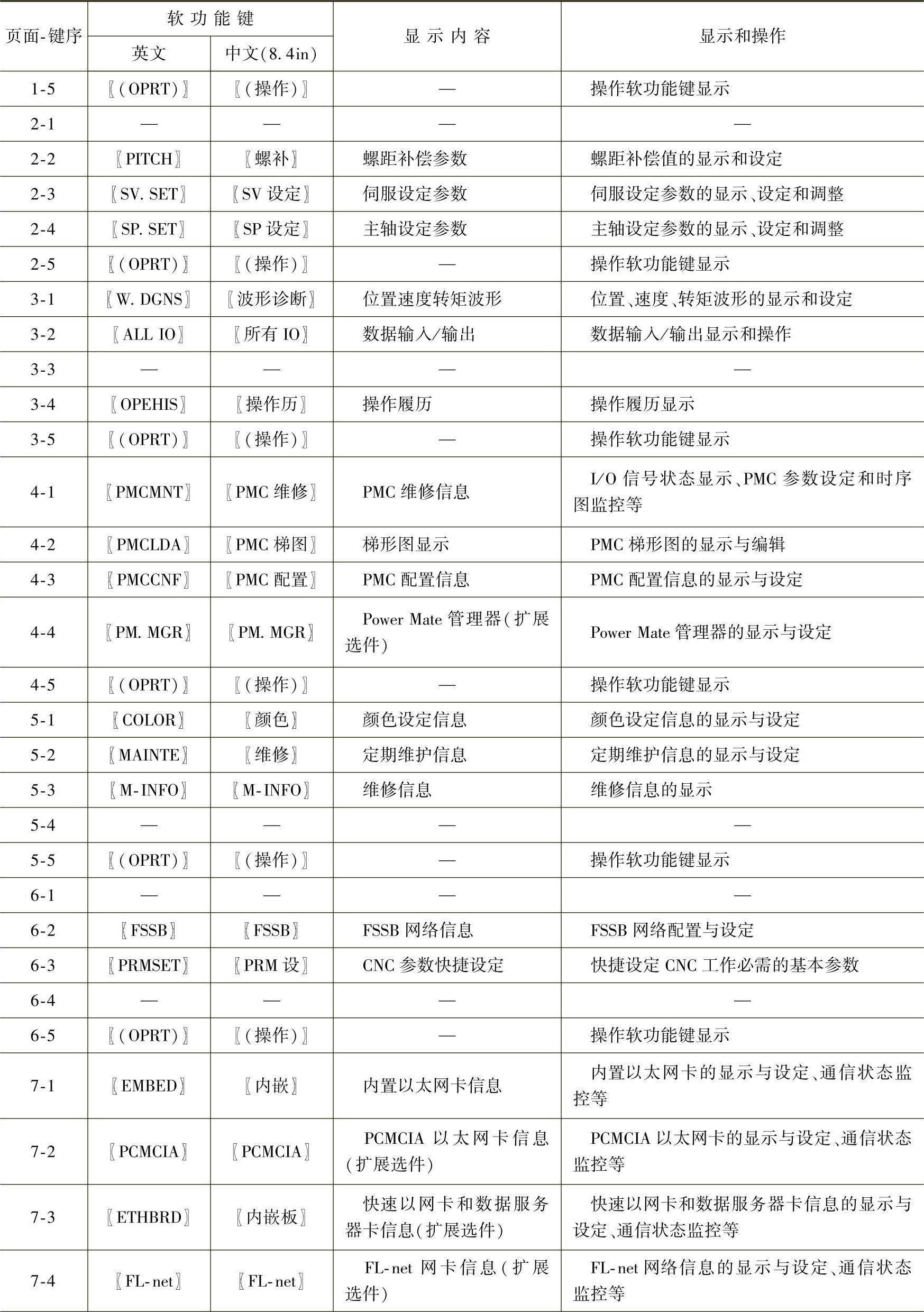

(续)


(续)
