1.功能说明

FS-0iMD的刀具补偿同样是CNC根据刀具的实际尺寸，自动调整刀具运动轨迹，保证刀尖轨迹与编程轮廓一致的功能。

镗铣类机床是以刀具回转作为主运动的金属切削机床，其刀具轴线一般和机床主轴同轴，因此，铣削类刀具一般只需要进行刀具长度和刀具半径的补偿，而钻头、镗刀、铰刀、丝锥等刀具则只需要进行长度补偿。

使用FS-0iMD的刀具补功能后，操作者可通过CNC刀具补偿参数的设定，利用加工程序中的G43/G44指令生效刀具长度补偿功能、用G41/G42指令生效刀具半径补偿功能，使得刀具的运动能够根据所使用刀具的实际长度和半径，自动改变轨迹、使加工程序中的编程尺寸和图纸尺寸统一。

FS-0iMD的刀具补偿数据同样可采用MDI面板手动设定和通过编程指令G10在程序中输入两种方式。有关刀具补偿指令G41/42、G43/G44、G10指令的编程格式、使用方法可参见第4章4.4节。

2.数据显示与设定

FS-0iMD刀具补偿数据的MDI面板的显示和设定操作步骤如下：

1）选择MDI操作方式、按MDI面板的功能键【OFS/SET】选择偏置/设定显示。

2）按软功能键〖刀偏〗，LCD将显示刀具补偿数据显示页面。

FS-0iMD的刀具补偿，可通过CNC参数PRM8136.6的设定，选择补偿A、C两种方式，PRM8136.6设定“1”时，刀具半径补偿和磨损设定无效，补偿数据只有刀具偏置（补偿A），其显示页面如图8.3-22a所示；设定“0”时，刀具长度、半径补偿均有效，补偿数据的显示有图8.3-22b所示的长度、半径及其磨损等内容（补偿C）。

3）用MDI面板的选页键【PAGE↑】、【PAGE↓】和光标移动键【↑】、【↓】，或直接输入补偿号后，按软功能键〖搜索号码〗，选择所需要的刀具补偿号。

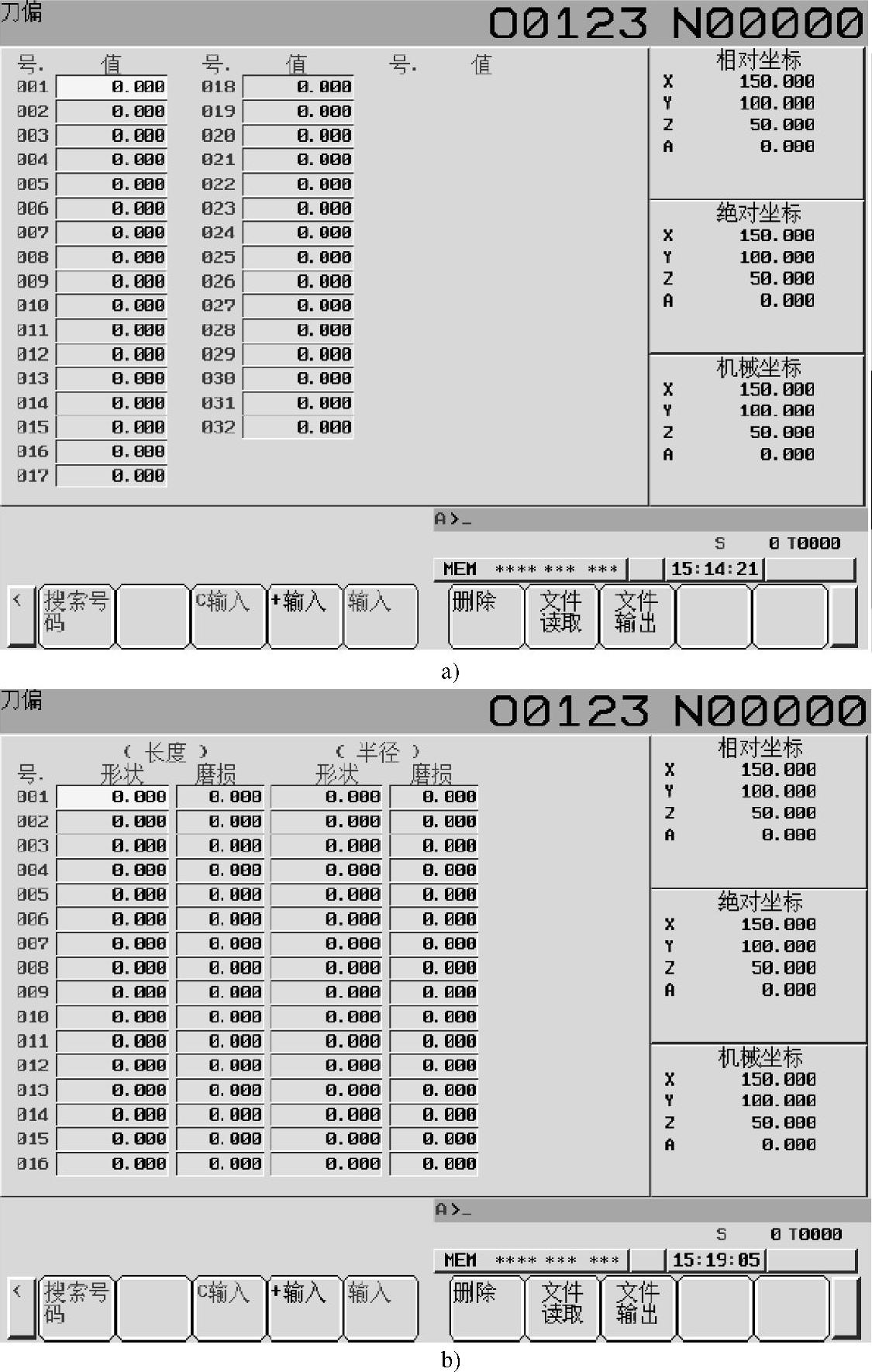

图8.3-22 FS-0iMD的刀具补偿显示

a）刀具补偿A b）刀具补偿C

4）用光标移动键【→】、【←】选定需要输入设定的补偿参数。

5）用MDI面板输入补偿值，按MDI面板的编辑键【INPUT】或利用〖输入〗、增量输入〖+输入〗软功能键，输入补偿数据。

刀具补偿数据的MDI设定可以通过CNC参数PRM3290.0、PRM3290.1的设定禁止，当PRM3290.0设定为“1”时，禁止输入刀具长度偏置数据；PRM3290.1设定为“1”时，禁止输入刀具的形状/磨损数据。禁止输入的补偿号范围可在CNC参数PRM3294（起始补偿号）、PRM3295（禁止输入的补偿数量）上设定。

3.偏置值的测量输入

当FS-0iMD的CNC参数PRM8136.7设定为“0”时，刀具长度偏置也可以通过手动测量的方法输入，其操作步骤如下：

1）选择手动操作方式，主轴安装基准刀具，并移动Z轴到固定的测量点。

2）按MDI面板的功能键【POS】显示位置显示页面，并通过8.1.1节的操作，将Z轴的相对坐标值设定为0。

3）将主轴上的刀具更换为待测量刀具，手动移动Z轴到固定测量点，此时，CNC的相对位置显示即为待测量刀具和基准刀具的长度差。

4）按MDI面板的功能键【OFS/SET】显示偏置/设定页面。

5）按软功能键〖刀偏〗、选择刀具补偿显示页面，选定补偿号和长度补偿数据输入区。

6）用MDI面板输入坐标轴名称【Z】，按软功能键〖C输入〗，当前的Z轴相对位置显示值便作为刀具长度偏置值输入。
