1.程序显示

通过MDI面板的功能键【PRG】选择程序显示后，如按软功能键〖程序〗，LCD可根据CNC的不同操作方式和运行状态，显示对应的程序页面和进行相关操作。

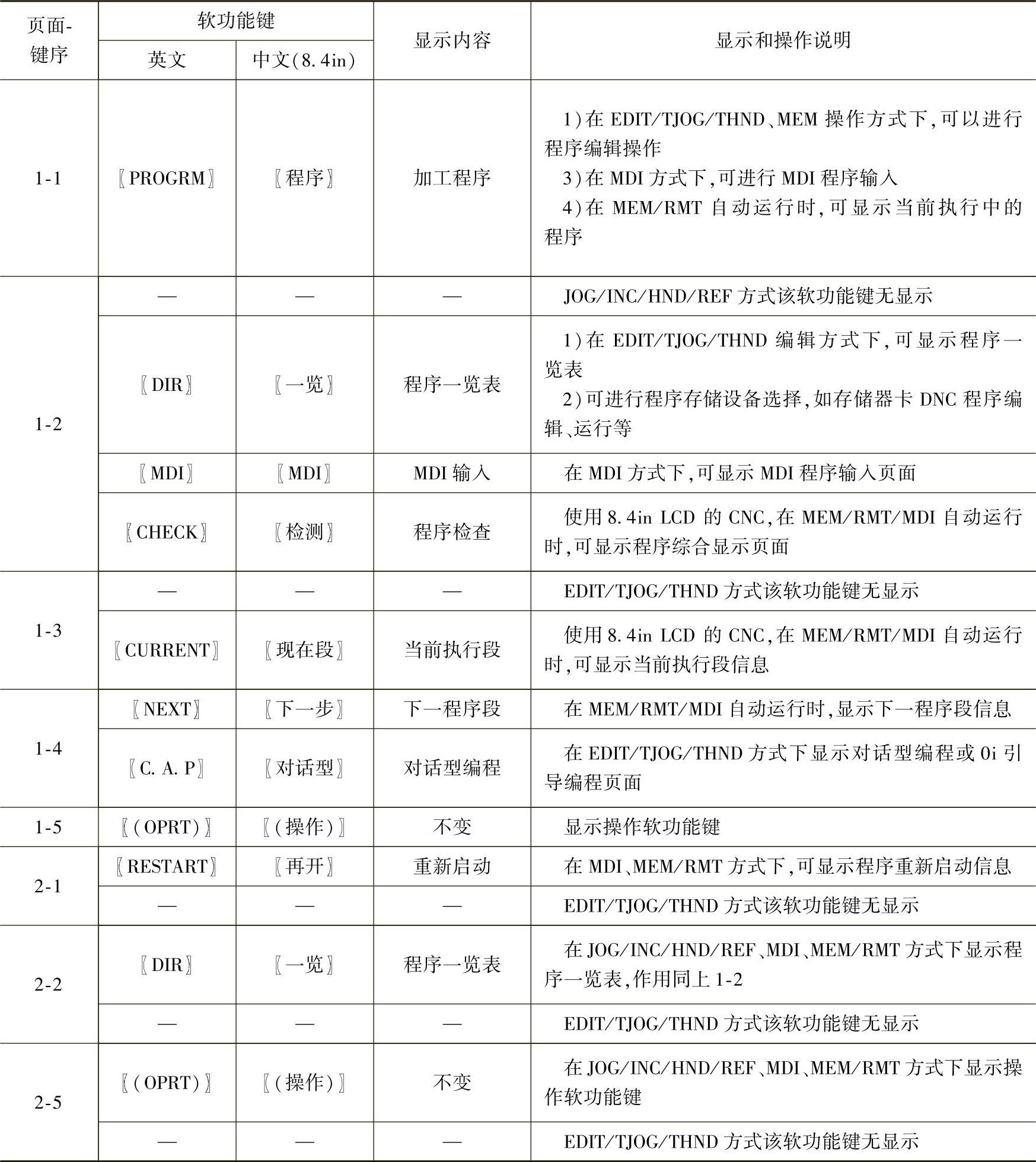

表8.2-1 程序显示和设定操作一览表

1）程序编辑方式：当CNC选择程序编辑（EDIT）、示教编辑（TJOG、THND）操作方式时，按软功能键〖程序〗，可显示加工程序编辑页面，在程序编辑页面可进行程序的输入、检索、编辑等操作；如CNC选择了MEM操作方式、且程序不在运行中，同样可显示加工程序编辑页面，并进行程序检索、输入、编辑等相关操作。加工程序编辑的方法可参见第7章7.3节。

2）手动操作方式：当CNC选择手动操作JOG、INC、HND或REF方式时，按软功能键〖程序〗，可显示程序编辑页面，但不能进行加工程序的输入和编辑。

3）MDI操作方式：如CNC选择了MDI操作方式，选择软功能键〖程序〗、再按〖MDI〗，可显示图8.2-1所示的MDI程序输入页面，并进行加工程序的输入与编辑。

图8.2-1 MDI程序输入显示

4）自动运行：如果CNC处于自动运行状态，选择软功能键〖程序〗，可显示图8.2-2所示的、当前执行中的加工程序，光标将指示正在执行的程序段，在此基础上，可通过选择软功能键〖下一步〗，显示下一程序段的详细信息。

在使用10.4in LCD的CNC上，选择软功能键〖程序〗后，如再次按〖程序〗，可显示图8.2-3所示的程序综合显示页面。在FS-0iTD上，如CNC参数PRM3192.7设定为“1”，还可在该页面上显示负载表，有关内容可参见8.1.2节。

在使用8.4in LCD的CNC上，程序综合显示页面需利用软功能键〖检测〗进行显示，具体见后述。

2.程序一览表

通过MDI面板的功能键【PRG】选择程序显示后，如选择软功能键〖一览〗，LCD可显示加工程序一览表。在JOG/INC/HND/REF、MDI、MEM/RMT方式下，软功能键〖一览〗需要在软功能键扩展菜单上显示。

程序一览表的显示内容包括已存在的程序数量、存储器容量及尚可使用的程序数量、存储器容量，现有的程序号（包括注释）及更新时间等基本数据。

在程序一览表显示时，通过按软功能键〖（操作）〗，在扩展菜单上显示图8.2-4所示的软功能键〖设备选择〗（或〖设备〗），并进行程序的存储设备选择、取消程序的编辑保护功能、进行存储器整理等操作，以便对存储器卡上的程序进行编辑，其操作方法和步骤可参见第7章7.3节。
