【摘要】：在8.4in LCD上，如CNC参数PRM11350.4设定为“1”，一个页面可同时显示5轴伺服负载表，如PRM11350.4设定为“0”，则只能显示4轴；其他轴的显示需要通过再次按〖监控〗键获得。

1.工件计数和加工时间显示

在所有的位置显示方式都可以显示加工时间和工件计数。加工时间和工件计数的显示可参见图8.1-1、图8.1-4和图8.1-7。

工件计数实际上是自动运行加工程序的次数。如CNC参数PRM6700.0设定为“0”，执行程序结束指令M02/M30或CNC参数PRM6710设定的M代码，工件计数（PART COUNT）将自动加“1”；如CNC参数PRM6700.0设定为“1”，则只有在执行CNC参数PRM6710设定的M代码时，加工零件数才能自动加“1”。工件计数值不能在显示页面设定，它只能通过修改CNC参数PRM6711的方法设定。

加工时间显示包括运行时间和循环时间两部分。运行时间（RUN TIME）显示的是CNC自动运行的累积时间，它不包括运行时的中间停止和进给保持时间，运行时间同样不能在显示页面上设定，它只能通过修改CNC参数PRM6751、PRM6752的方法设定。循环时间（CYCLE TIME）是CNC执行一次自动循环的时间，同样不包括运行时的中间停止和进给保持的时间，循环时间可通过CNC复位或关机操作置0。

2.负载表显示

通过MDI面板的功能键【POS】选择位置显示后，可在软功能键扩展菜单上，选择软功能键〖监控〗，显示图8.1-8所示的负载显示页面。负载显示模拟了传统的指针式仪表，显示内容包括伺服负载、主轴负载、主轴转速三部分。

（1）伺服负载表

伺服负载表可显示CNC所有伺服进给轴的负载情况，最大显示为200%，当伺服电机输出电流为CNC参数PRM2086设定的额定电流时，其显示值为100%。在10.4inLCD上，一个页面可同时显示的伺服负载表最多为5轴，第6轴后的负载表显示可通过再次按〖监控〗键获得。在8.4in LCD上，如CNC参数PRM11350.4设定为“1”，一个页面可同时显示5轴伺服负载表，如PRM11350.4设定为“0”，则只能显示4轴；其他轴的显示需要通过再次按〖监控〗键获得。

（2）主轴负载表

主轴负载表只能显示第1串行主轴的负载情况，显示值100%对应主轴额定输出电流，可通过CNC串行主轴参数PRM4127的设定，使最大显示为200%。

（3）主轴转速表

主轴转速表通过CNC参数PRM3111.6的设定，选择主轴转速表显示为主电动机转速（PRM3111.6=0）或主轴转速（PRM3111.6=1），转速表的最大显示为100%，对应最高转速。当转速表的显示为主轴转速时，转速值将根据主电动机转速、CNC的传动比设定参数PRM3741～3744，通过理论计算后得到，因此，即使机床没有安装专门的主轴编码器，主轴转速也能显示。

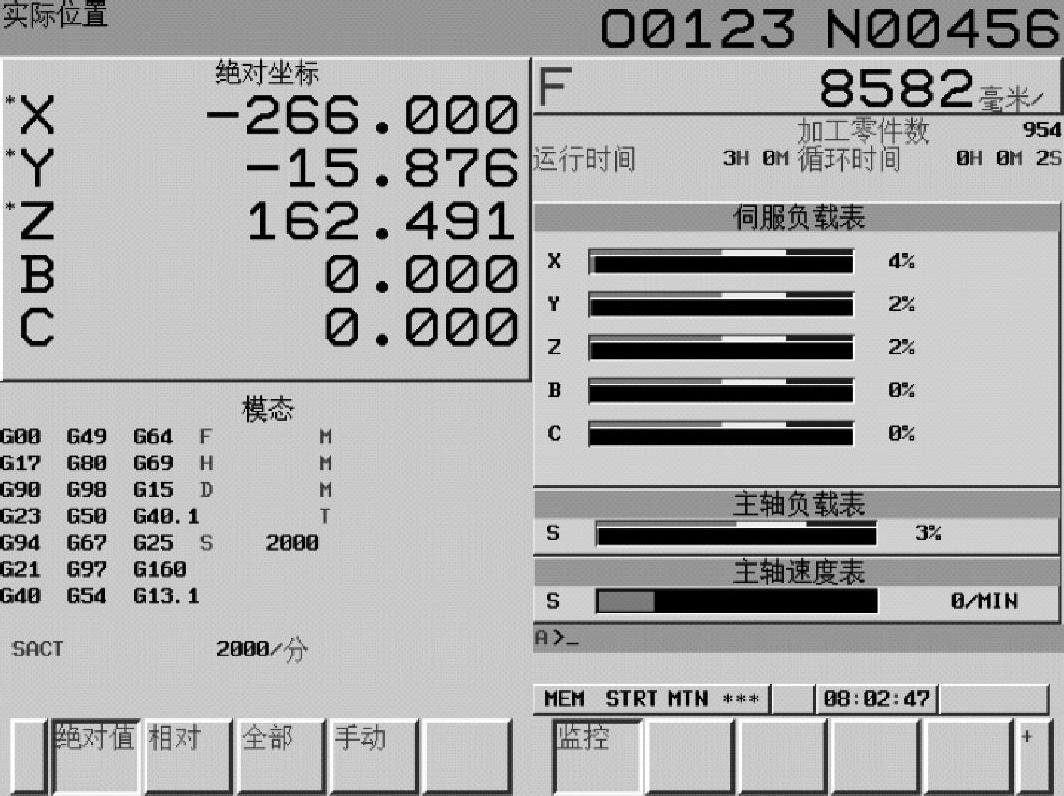

图8.1-8 负载显示页面

图8.1-9 程序检查页面的负载显示

3.负载表显示设定

在使用8.4in LCD的CNC上，如CNC参数PRM3117.0设定为“1”，可通过选择〖监控〗软功能键，在程序显示模式、程序检查页面上，显示图8.1-9所示的主轴负载和转速表；按软功能键〖残移动〗，则可切换到常规的剩余移动量和模态G代码显示。

在使用10.4in LCD的FS-0iTD上，如CNC参数PRM3192.7设定为“1”，可在程序综合显示页面上显示图8.1-10所示的负载表，通过按软功能键〖监控〗，可进行伺服负载表、主轴负载表的切换。在多主轴控制的FS-0iTD上，主轴负载表上的主轴名称可通过CNC参数PRM13140、PRM13141进行设定。

图8.1-10 FS-0iTD的负载显示

a）伺服负载显示 b）主轴负载显示
