1.绝对位置显示与设定
通过MDI面板的功能键【POS】选择位置显示后,如按软功能键〖绝对值〗,LCD将显示图8.1-1所示的位置显示页面。
图8.1-1 绝对位置显示页面
绝对位置是各坐标轴在工件坐标系上的理论位置,它不考虑坐标轴的位置跟随误差。在FS-0iMD上,通过CNC参数PRM3104.6、PRM3104.7的设定,可选择绝对位置是否包括刀具长度、刀具半径补偿值;在FS-0iTD上,则可通过CNC参数PRM3129.1、PRM3104.7的设定,选择实际位置是否包括刀具位置偏置、刀尖半径补偿值。
选择绝对位置显示时,选择软功能键〖(操作)〗,可进行工件坐标系的手动设定。手动设定操作可以在CNC复位或自动运行停止时进行,它与CNC的操作方式无关。工件坐标系手动设定的操作步骤如下:
1)按MDI面板的功能键【POS】、选择软功能键〖绝对值〗,显示绝对位置。
2)按软功能键〖(操作)〗,显示图8.1-2所示绝对位置预置软功能键。
图8.1-2 绝对位置预置软功能键
3)按软功能键〖W预置〗,显示图8.1-3所示工件坐标系手动设定软功能键。
图8.1-3 工件坐标系手动设定软功能键
4)通过MDI面板输入坐标值(如X0或Y0等),按软功能键〖执行〗,指定坐标轴的绝对位置显示被强制设定为0,当前位置即成为新的工件坐标系原点。如需要对所有坐标轴进行一次性设定,可直接按软功能键〖所有轴〗,进行全部坐标轴的工件坐标系设定。上述操作与程序指令G92.1的功能相同。
绝对位置也可通过手动回参考点操作自动设定,或通过工件坐标系设定指令G92(或G50)在执行程序时设定,如CNC参数PRM3104.3设定为“1”,在设定绝对位置的同时,还可将相对位置设定为和绝对位置相同的值。
2.相对位置显示与设定
通过MDI面板的功能键【POS】选择位置显示后,如按软功能键〖相对〗,LCD将显示图8.1-4所示的位置显示页面。
图8.1-4 相对位置显示页面
相对位置是以机床开机位置作为零点的位置显示值。相对位置可通过如下操作,进行手动强制设定。
1)按MDI面板的功能键【POS】、选择软功能键〖相对〗,显示相对位置。
2)按软功能键〖(操作)〗,显示图8.1-5所示相对位置预置软功能键。
图8.1-5 相对位置预置软功能键
3)通过MDI面板输入坐标轴地址、需要设定的坐标值后,按软功能键〖预置〗,则指定坐标轴的相对位置被强制设定为输入值。
在FS-0iMD上,可通过CNC参数PRM3104.4、PRM3104.5的设定,选择所设定的相对位置是否包括刀具长度、刀具半径补偿值;在FS-0iTD上,则可通过CNC参数PRM3129.0、PRM3104.6的设定,选择相对位置是否包括刀具位置偏置、刀尖半径补偿值。
如需要将相对位置值直接设定为“0”,还可选择下述简单操作实现。
4)按软功能键〖起源〗,显示图8.1-6所示的相对位置清除软功能键。
图8.1-6 相对位置清除软功能键
5)按软功能键〖所有轴〗,全部坐标轴的相对位置显示值均被强制设定为“0”;如用MDI面板输入坐标轴名称(如X等)后,按软功能键〖执行〗,则指定轴的相对位置显示被强制设定为“0”。
如CNC参数PRM3104.3设定为“1”,相对位置可在执行手动回参考点操作或G92(或G50)工件坐标系设定指令时,自动设定为和绝对位置相同的值。
3.位置综合显示
通过MDI面板的功能键【POS】选择位置显示后,按软功能键〖全部〗,LCD将显示图8.1-7所示的位置综合显示页面。

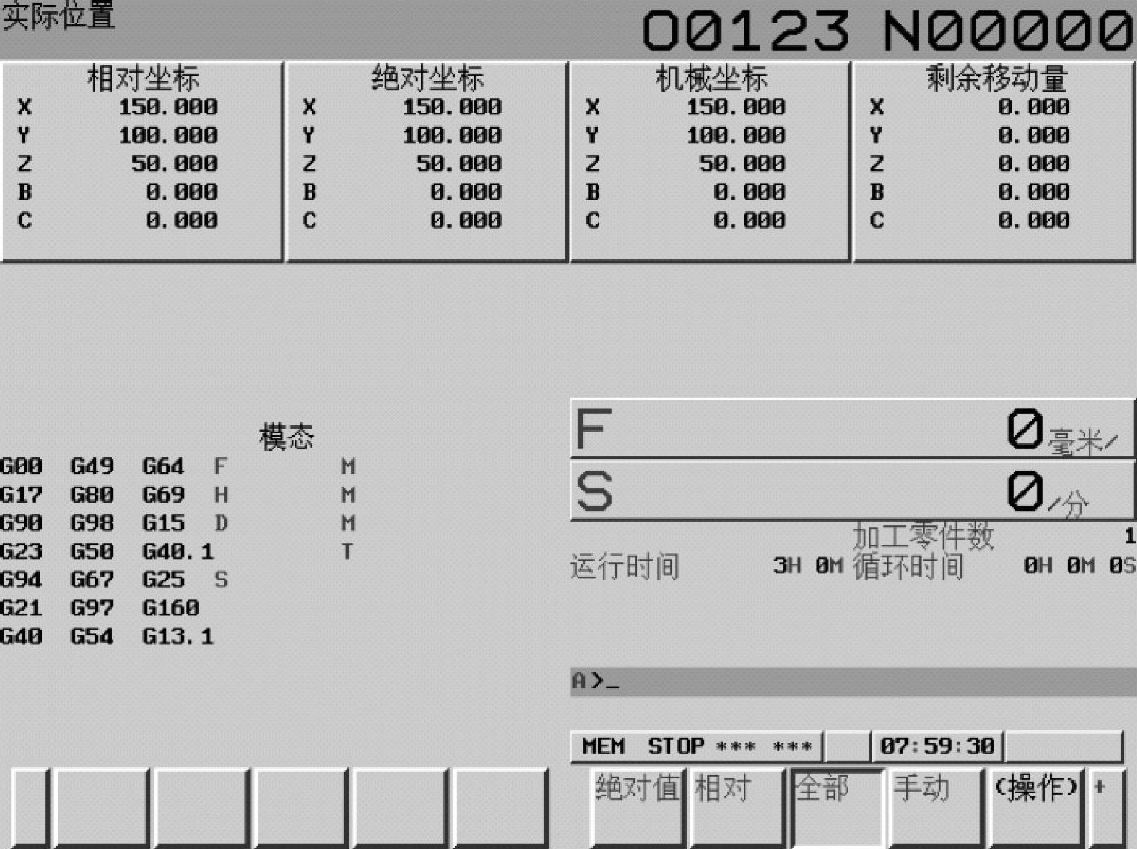

图8.1-7 位置综合显示页面
位置综合显示页面包括了相对位置、绝对位置、机床坐标系位置及自动运行时的剩余移动量等多项显示。在位置综合显示页面,同样可通过选择软功能键〖(操作)〗,进行坐标轴的相对位置值的手动强制设定,其操作步骤与相对位置显示相同。
4.移动速度显示
如CNC参数PRM3105.0设定为“1”,可在所有的位置显示方式下,在显示坐标轴位置的同时,显示坐标轴的实际移动速度,移动速度的显示如图8.1-1、图8.1-4和图8.1-7所示。
实际移动速度是刀具相对于机床的运动速度,它是各坐标轴运动的合成。对于回转运动的坐标轴,速度显示的单位规定为每分度(deg/min);对于直线运动轴的坐标轴,移动速度的单位可通过CNC参数PRM3107.3、PRM3191.5的设定,选择每分毫米(mm/min)或每转毫米(mm/r,中文显示mm/回),速度单位和CNC参数设定的关系如表8.1-2所示。
当直线轴的速度显示单位选择mm/r时,速度显示的单位规定为0.01mm/r;速度显示单位选择mm/min时,显示单位可通过CNC参数PRM3135的设定选择,设定PRM3135为“0”时,显示单位为1mm/min,设定PRM3135为1或2、3时,显示单位分别为0.1mm/min或0.01mm/min、0.001mm/min。

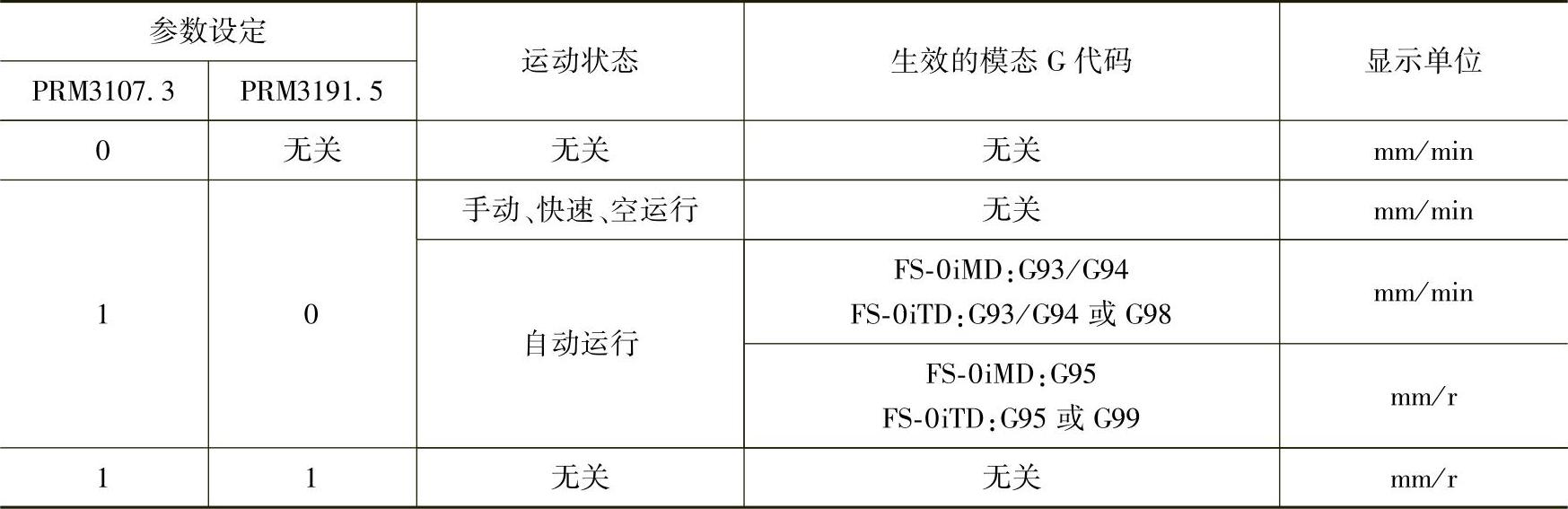

表8.1-2 速度显示单位设定表
