1.宏程序编辑使能

程序编辑操作同样可用于用户宏程序（以下简称宏程序）编辑，但是，由于宏程序O9000～O9999除了具有普通加工程序同样的保护功能外，还可通过CNC参数设定密码保护功能，因此，在进行宏程序编辑前，需要输入密码，使能宏程序编辑功能。

宏程序的密码保护可通过设定CNC参数PRM3202.4为“1”生效，被保护的宏程序范围为O9000～O9999，宏程序密码设定在CNC参数PRM3210中（PASSWD，密码），宏程序编辑时，必须在CNC参数PRM3211上（KEYWD，关键字）输入与参数PRM3210相同的值后，才能进行编辑。宏程序密码保护、编辑使能的操作步骤如下：

1）按机床操作面板的『MDI』键，选择MDI方式。

2）利用第8章所述的CNC参数设定操作，将图7.3-10所示的CNC设定参数中的“写参数”保护位设定为“1”，取消参数写入保护功能，此时CNC将显示报警SW0100，这一报警不影响后述操作。

3）如果CNC未设定宏程序保护密码，CNC参数PRM3210将显示“0”，此时，可以在该参数上输入保护密码，进行宏程序编辑保护。如保护密码已被设定，则需要在CNC参数PRM3211上输入和参数PRM3210设定相同的值后，取消宏程序O9000～O9999的密码保护功能。

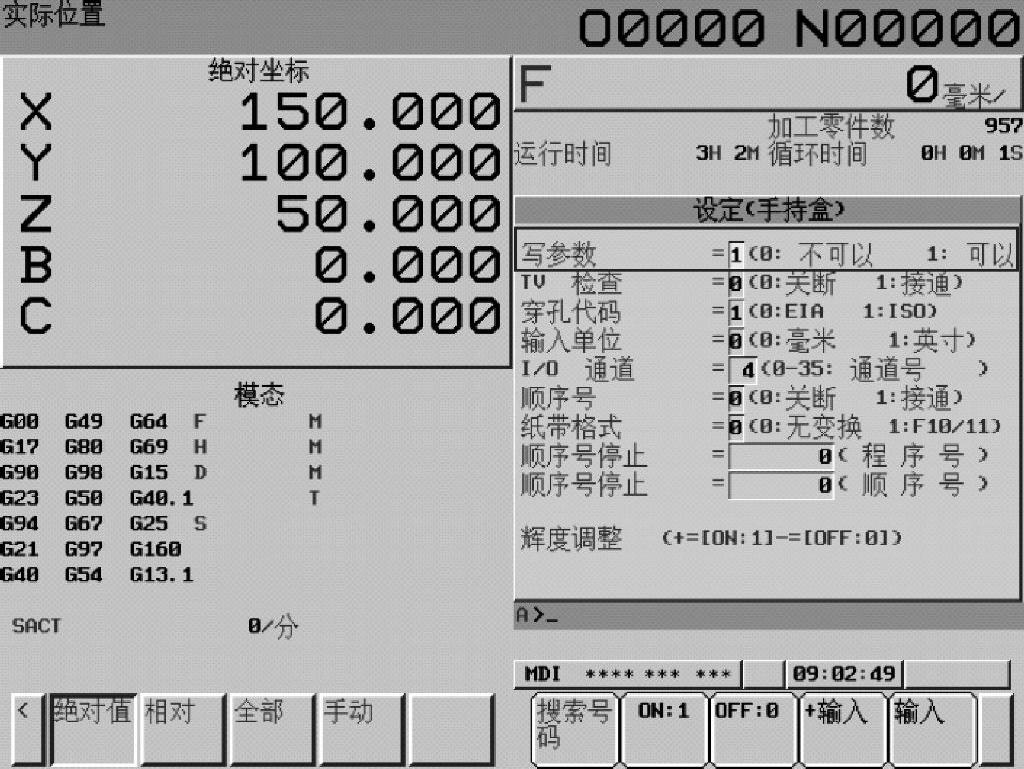

图7.3-10 参数写入保护的取消

4）宏程序编辑使能后，可将CNC参数PRM3202.4设定为“0”，使得宏程序编辑成为允许状态。

5）利用第8章所述的CNC参数设定操作，重新将图7.3-10所示的CNC设定参数中的“写参数”保护位设定为“0”，恢复CNC参数写入保护功能，并按MDI面板的【RESET】键取消CNC的报警SW0100后，便可进入宏程序O9000～O9999的编辑。

2.宏程序编辑要点

由于宏程序使用的编程语言不同于普通加工程序，因此，在进行程序编辑时，需要注意以下不同：

1）宏程序编辑同样可以用于存储器卡上保存的程序，但是，存储器卡上的宏程序不能进行上述的密码设定、保护操作；也不能对存储器卡上的宏程序进行程序创建（输入）、删除、复制、整理操作。

2）宏程序的编辑需要以“编辑单元”为单位，进行插入、替换和删除，调整光标可以定位到编辑单元的第1个字符上。例如，对于如下宏程序，带下划线的字符就是光标定位的位置，而后续无下划线的字符则属于前一带下划线字符的编辑单元。

3）进行宏程序指令（宏指令）插入、替换操作时，可以通过表7.3-1所示的两个或两个以上的首字母来代替宏指令，例如，输入“WH[AB[#2]LE RO[#3]]”相当于输入了指令“WHILE[ABS[#2]LE ROUND[#3]]”。但是，由于字符PO已经被定义为宏指令POPEN的替代符，故宏指令POW不能用PO来代替。

表7.3-1 宏指令的替代字符
