MDI/LCD单元为CNC的基本组件,它用于CNC的手动数据输入和显示。FS-0iD的MDI/LCD单元的基本功能如下。
1.MDI单元
MDI单元主要用于CNC数据输入和LCD基本显示内容的选择,8.4in卧式MDI单元的操作按键如图7.1-5所示。8.4in立式布置及配套10.4in LCD的FS-0iD,其MDI单元只是按键布置的位置有所不同;FS-0iTD和FS-0iMD的MDI单元除部分地址键稍有区别外,其余无区别。
图7.1-4 FANUC简易手轮操作单元
图7.1-5 MDI的按键布置
1—地址/数字键 2—功能键 3—页面/光标调整键 4—编辑键 5—帮助键 6—复位键
MDI单元的按键分为地址/数字键、功能键、页面/光标调整键、编辑键、帮助键、复位键等。为了便于文档编辑,本书后述的内容中将以统一用符号“【】”代表MDI单元上的按键。MDI按键的基本作用如下:
1)地址/数字键。用于地址(字母、字符)与数字(包括小数点、符号)的输入。每一按键可用于两个字符的输入,上/下挡可通过编辑键【SHIFT】切换。
2)功能键。功能键用于LCD显示内容的选择和切换。按下功能键,LCD可以显示该功能所对应的基本显示页,在此基础上,操作者可进一步通过LCD的软功能键,选择更多的显示内容。
3)页面/光标调整键。分别用于显示页面的上/下翻页和光标位置的调整。
4)编辑键。用于CNC数据的输入、修改等编辑操作,按键的基本作用如下:
【SHIFT】:换挡键,用于地址/数字键的上/下挡切换,以选择不同的输入内容。
【CAN】:取消键,可取消最后一个字符输入。
【INPUT】:将输入的数据写入到CNC存储器。
【ALTER】:替换键,程序编辑时,可将光标指示位置的字符用输入的字符替换。
【INSERT】:插入键,程序编辑时,可将输入的字符插入到光标指示的位置。
【DELETE】:删除键,程序编辑时,可删除光标指示位置的字符。
5)帮助键。可以显示CNC的帮助文件和显示CNC报警的详情。
6)复位键。可清除操作、编程报警,对CNC进行复位。
2.LCD基本显示
在正常情况下,当FS-0iD的MDI/LCD/CNC单元电源接通后,LCD即可以显示如图7.1-6所示的基本显示页面。如按MDI单元上的功能键,便可切换LCD的显示内容。
LCD的上部为基本信息显示,它可以显示MDI功能键所选择的内容,例如,选择功能键【POS】时,为位置与加工零件数、运行时间、实际进给速度等状态数据;选择功能键【PROG】时,为加工程序显示等。LCD的下部4行为操作状态显示,从上至下依次为输入缓冲区内容、操作出错信息、CNC状态、软功能键功能提示显示,显示如图7.1-7所示。

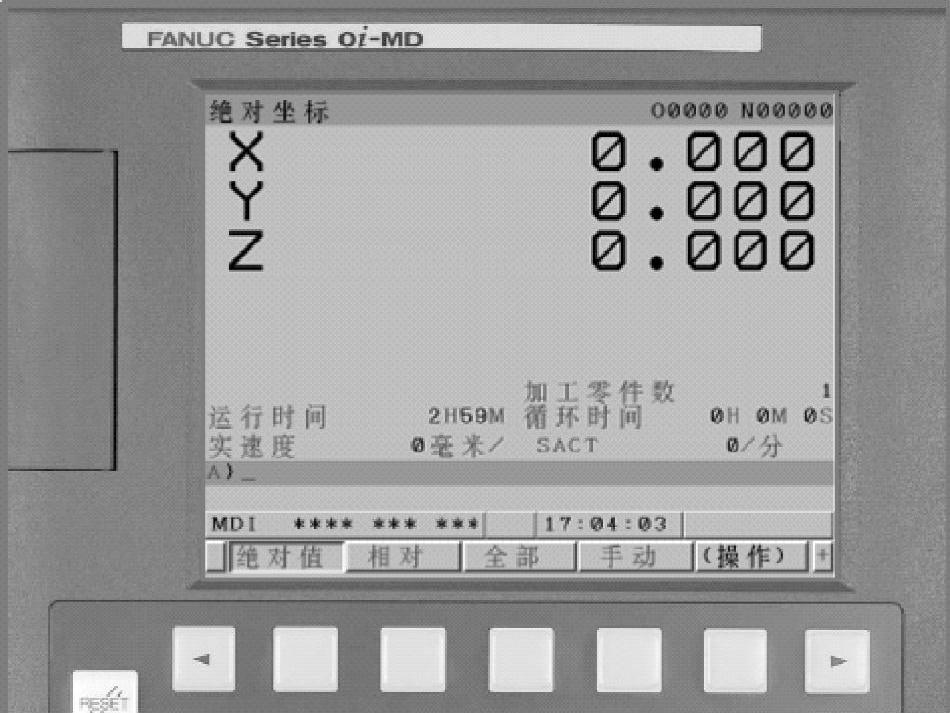

图7.1-6 LCD的基本显示
图7.1-7 操作状态显示
输入缓冲区显示的是通过MDI单元地址/数字键输入的字符,字符后显示有下一字符的光标提示符“_”。如按MDI单元的编辑键【SHIFT】,提示符将由“_”变为“^”,MDI上的地址/数字键被切换到“上挡”字符输入,此外,还可以用于截屏操作(见9.4.3节);如按MDI单元的编辑键【CAN】,则可取消最后一个字符。如果输入的数据格式不正确或所选择的操作不允许,LCD的操作出错信息栏将显示出错原因。
CNC状态显示栏可以显示CNC当前的操作方式(MEM、MDI、EDIT等)、自动运行状态(STRT、HOLD、DWL等)、辅助功能执行状态(FIN)、警示信息(ALM、BAT等)以及CNC当前的时间、程序编辑状态等内容。
3.软功能键显示
软功能键用于MDI单元功能键的功能展开,其当前功能可在LCD的功能提示栏显示。总体而言,软功能键具有显示选择(FANUC手册称章节选择)和操作选择两方面的功能。为了便于文档编辑,本书后述的内容中将以统一用符号“〖〗”代表软功能键。
显示选择的软功能可用于MDI单元功能键显示内容的多层展开,同一层的显示功能还可用扩展键〖+〗进行扩展或用〖<〗返回。在不同的CNC操作方式下,可展开的显示内容有所不同,具体见下述。
操作选择的软功能键可通过按〖(操作)〗键进入,其内容根据CNC操作方式、显示选择的不同而不同。例如,当选择MDI单元的功能键【SYSTEM】,并利用软功能键〖参数〗选择参数显示时,如按〖(操作)〗键,便可显示图7.1-7所示的操作软功能键,并进行参数号检索、参数值0或1的设定、参数值的增量改变、参数值输入等操作。
4.软功能键与作用
在MDI功能键选择后,对应的显示软功能键见表7.1-2,有关LCD显示的详细内容将在第8章进行介绍。

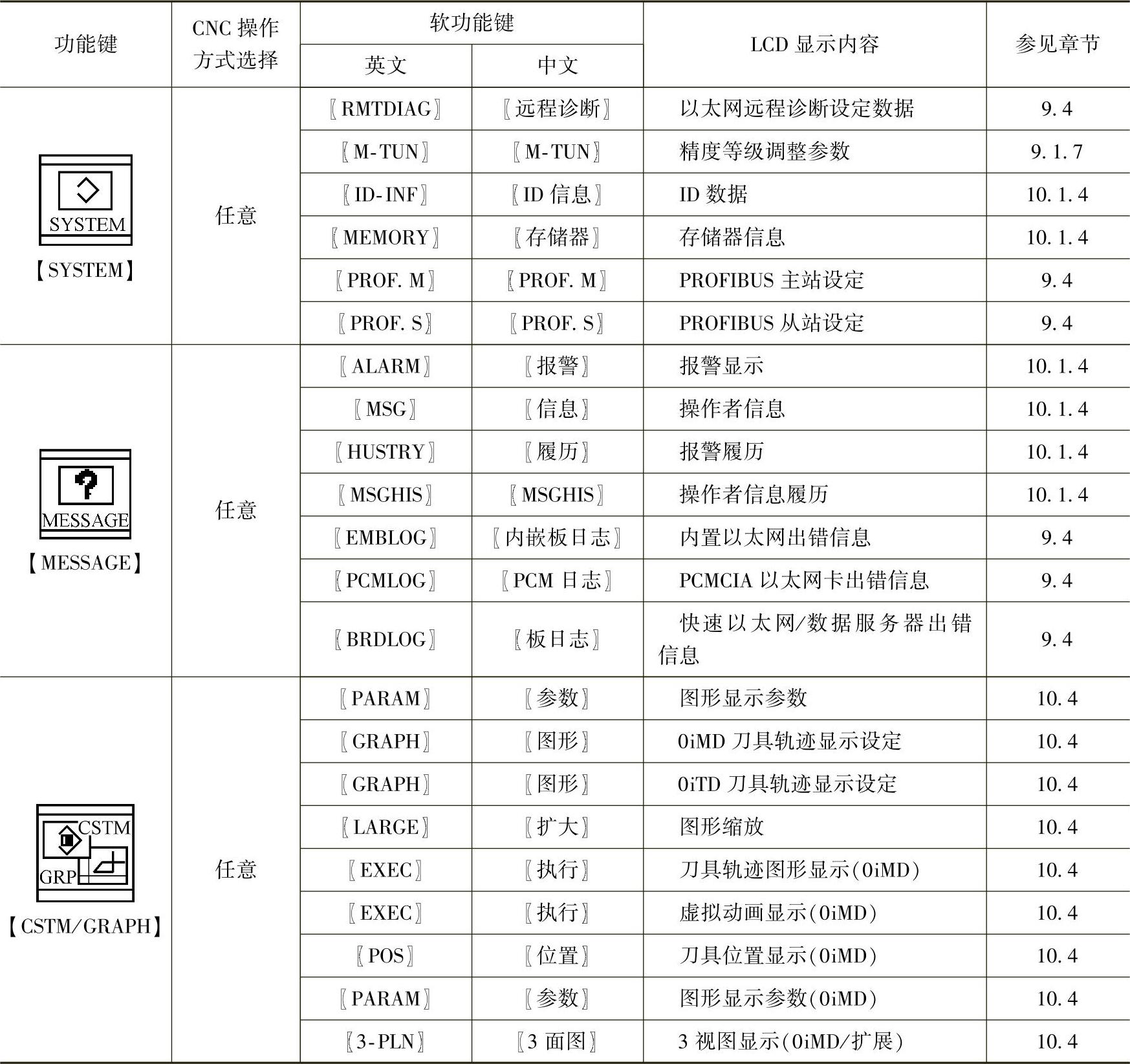

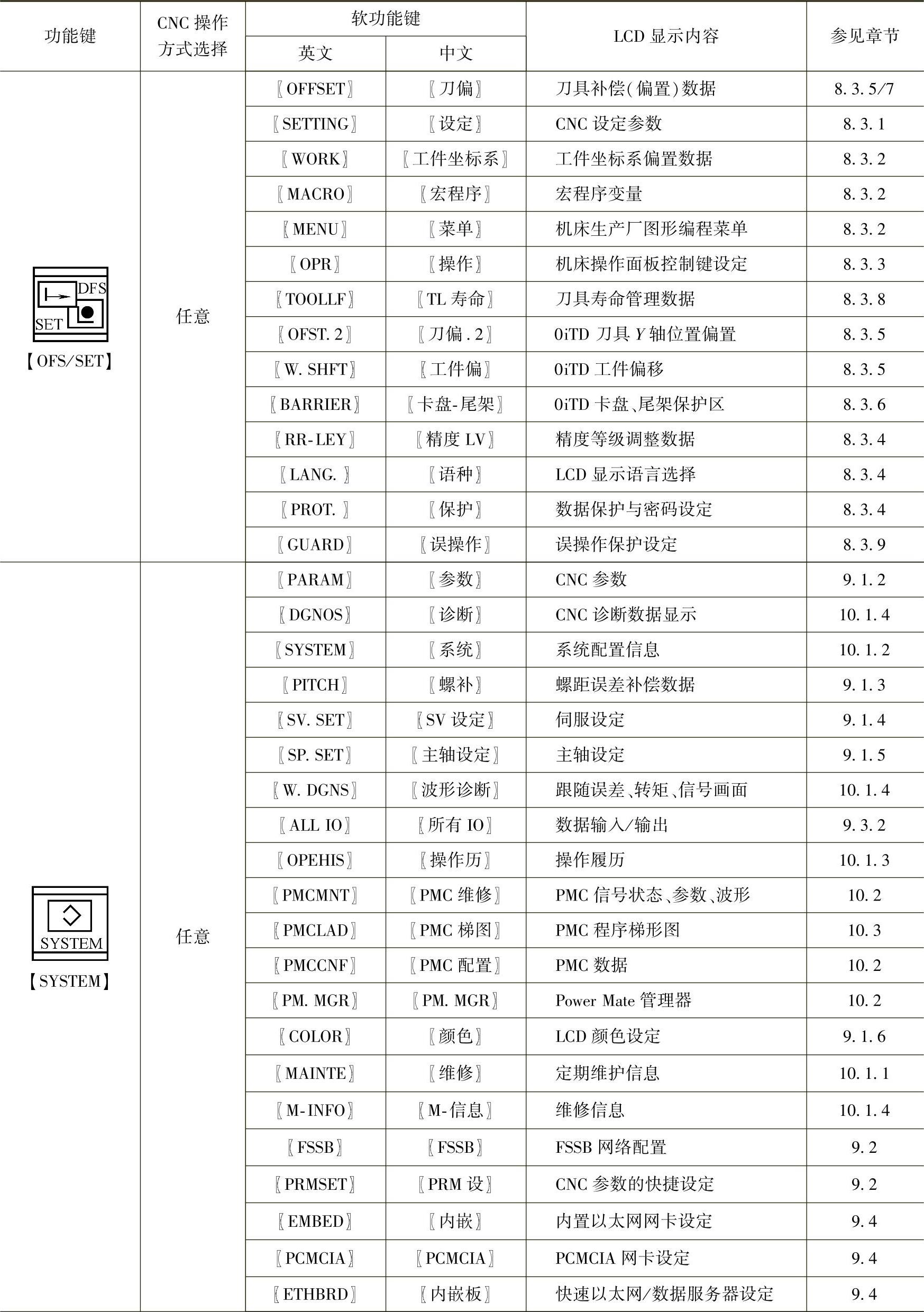

表7.1-2 软功能键及作用表
(续)
(续)
