机床操作面板简介及操作指南
【摘要】：机床操作面板用于机床的操作和控制，它可从CNC生产厂家购买标准产品，也可由机床生产厂家自己设计、制作。图7.1-2 FANUC机床操作面板FANUC对机床操作面板上的按键/LED指示灯功能定义见表7.1-1。图7.1-3 附加机床操作面板附加机床面板安装有急停按钮、进给倍率调节旋钮、主轴倍率调节旋钮、存储器保护旋钮以及CNC启动/停止按钮。
1.面板布置

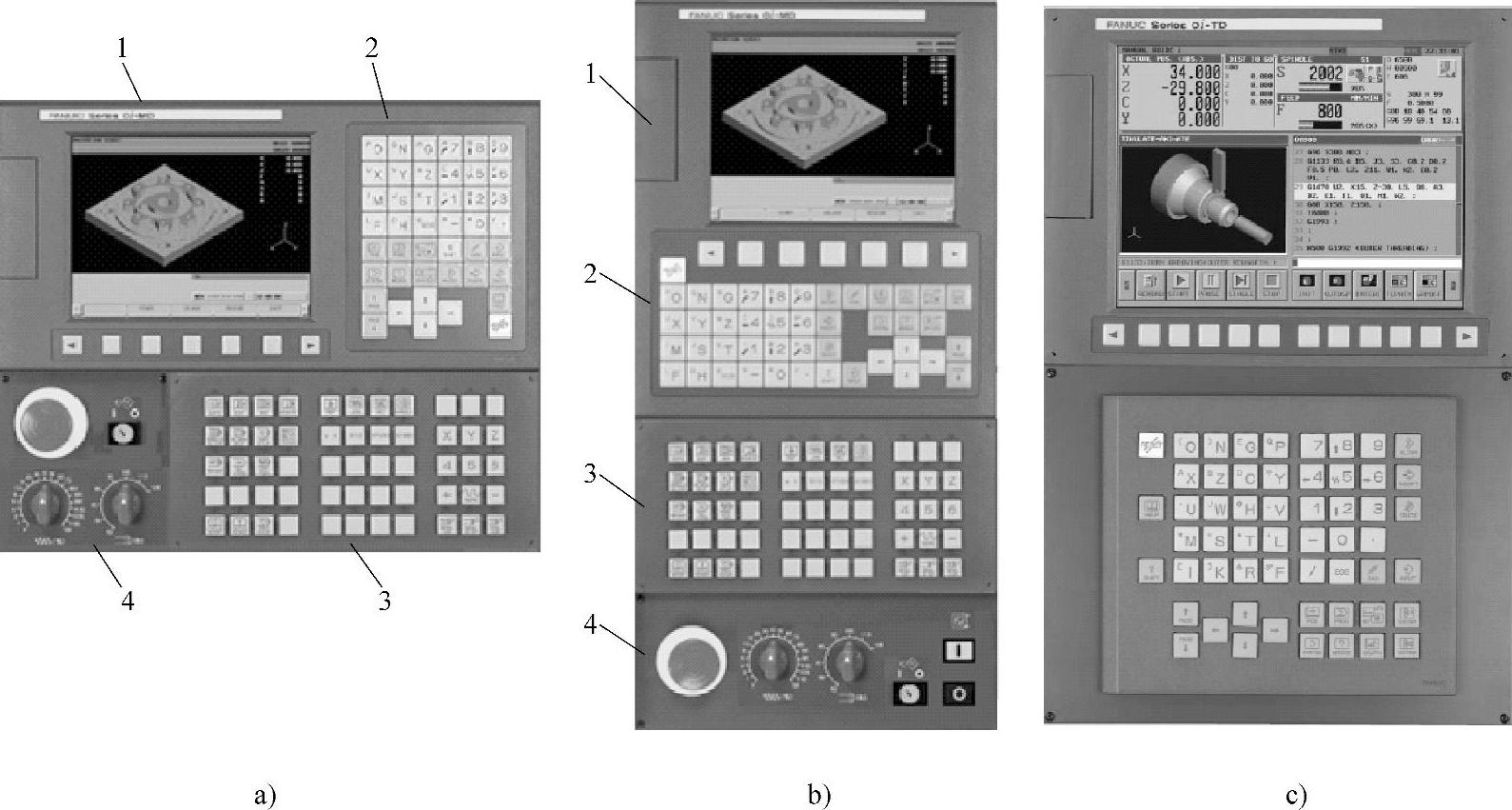

为了选择操作方式、控制机床运行，数控机床需要配置操作面板。在配套FS-0iD的数控机床上，机床基本操作面板通常有图7.1-1a所示的卧式和图7.1-1b所示的立式两种布置形式。根据用户需要，FS-0iD也可选配图7.1-1c所示的10.4in彩色LCD，这种结构的MDI单元为分离式结构，LCD带有12个软功能键，可进行双通道同时显示，故多用于双主轴、双刀架数控车床等功能较强的CNC机床。
图7.1-1 机床操作面板的组成
a）8.4in卧式 b）8.4in立式 c）10.4in LCD/MDI
1—LCD单元 2—MDI单元 3—机床操作面板 4—附加机床操作面板
机床操作面板一般由CNC的显示单元（LCD）、数据输入单元（MDI）和机床操作面板及附加机床操作面板（子面板）等部分组成。
1）MDI/LCD/CNC单元。MDI/LCD单元用于CNC的数据输入和显示，它是CNC的基本组成部分。MDI/LCD单元一般由CNC生产厂家提供，且多与CNC单元集成一体，故称为MDI/LCD/CNC集成单元。
FS-0iD标准的LCD为8.4in彩色液晶显示，MDI/LCD/CNC集成单元有卧式和立式两种基本布置形式，两者只是外形上的区别，其功能、连接、操作均相同。
2）机床操作面板。机床操作面板用于机床的操作和控制，它可从CNC生产厂家购买标准产品，也可由机床生产厂家自己设计、制作。但是，从简化连接、提高可靠性方面考虑，宜选配集成有I/O-Link总线接口的FANUC标准机床面板及附加子操作面板。
在FS-0iD上，由于CNC内置PMC的DI/DO信号采用的是I/O-Link总线连接，因此，当机床生产厂家自己设计、制作操作面板时，需要选配I/O单元（I/O-Link从站），按钮、指示灯等DI/DO信号需要单独连接。而FANUC公司提供的标准机床操作面板则集成有I/O- Link总线接口，它可直接通过I/O-Link总线与MDI/LCD/CNC集成单元连接，面板还带有附加机床操作面板接口，其使用简单。
2.标准机床操作面板

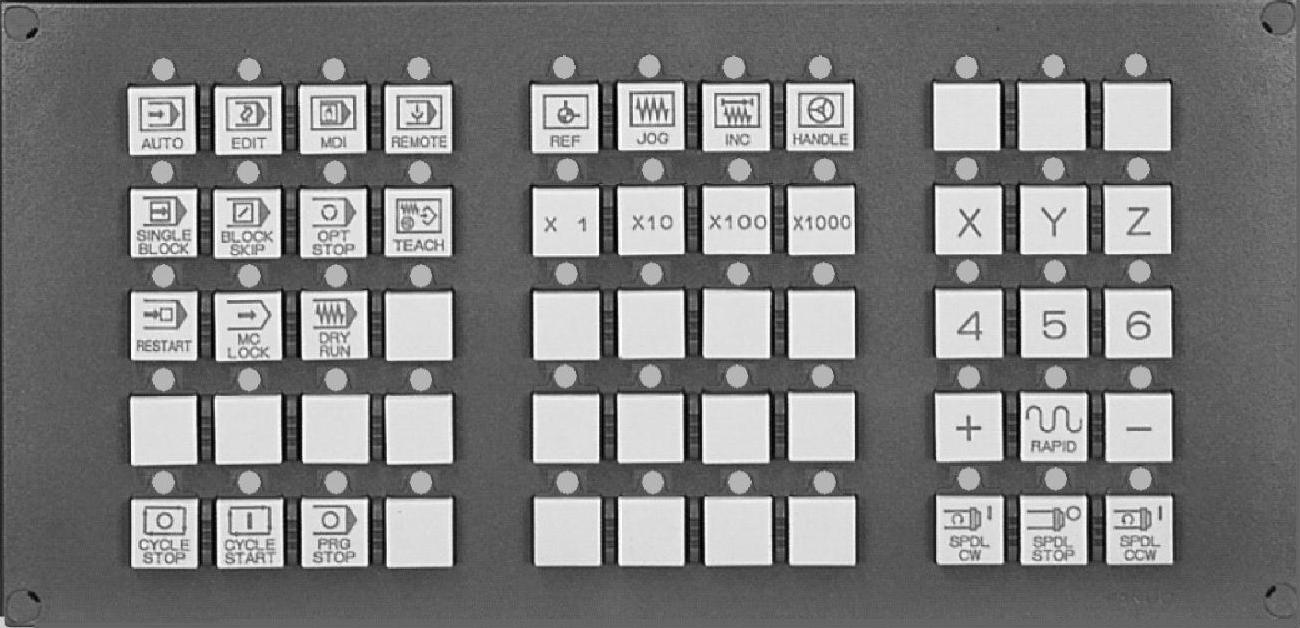

FANUC标准机床操作面板（主面板）如图7.1-2所示。面板带有55/55个PMC地址可自由设定的按键/LED指示灯，其中的21/21个按键/LED指示灯的用途可由机床生产厂家自行定义。操作面板带有FANUC手持式操作盒和手轮连接接口。
图7.1-2 FANUC机床操作面板

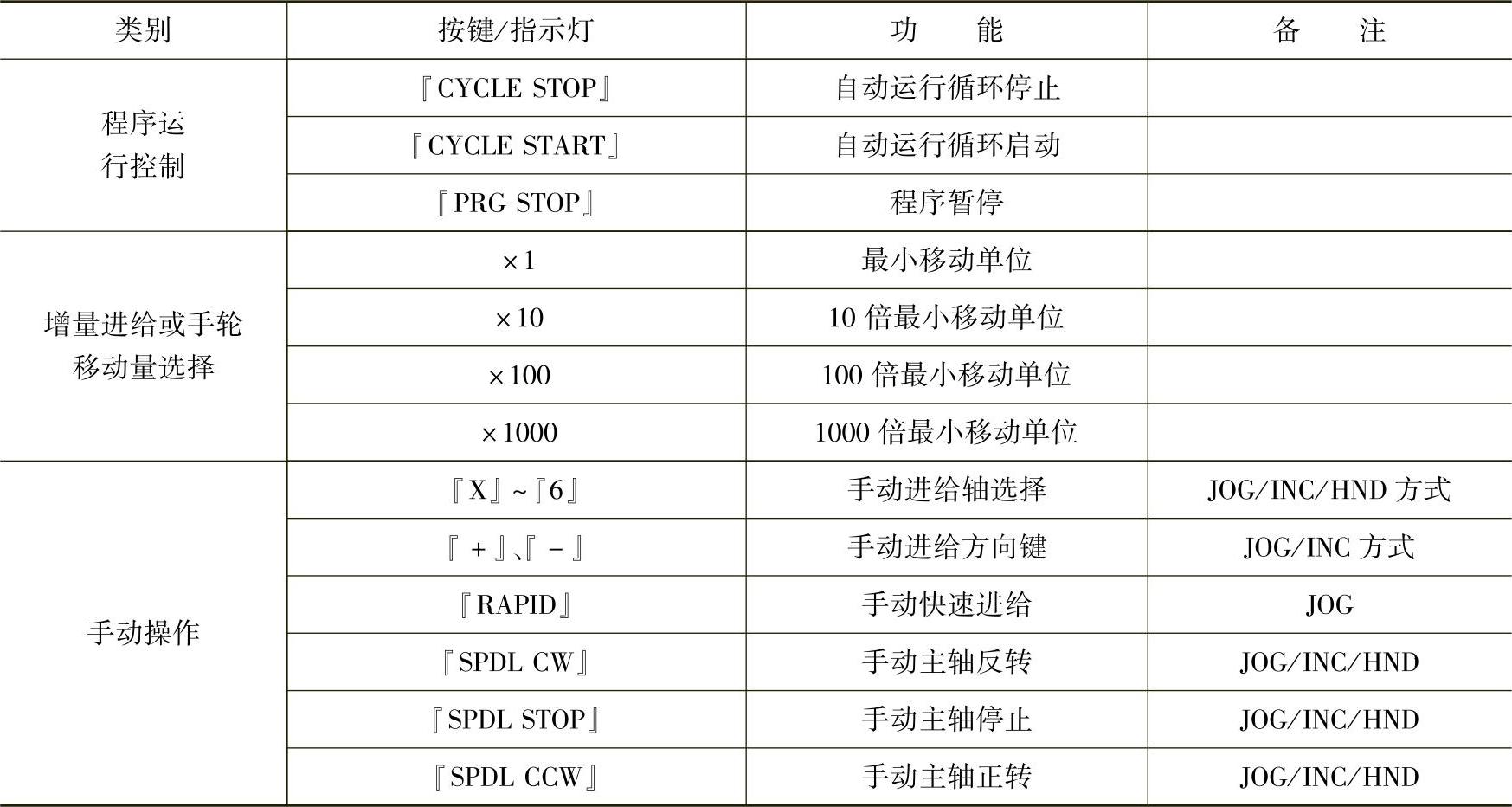

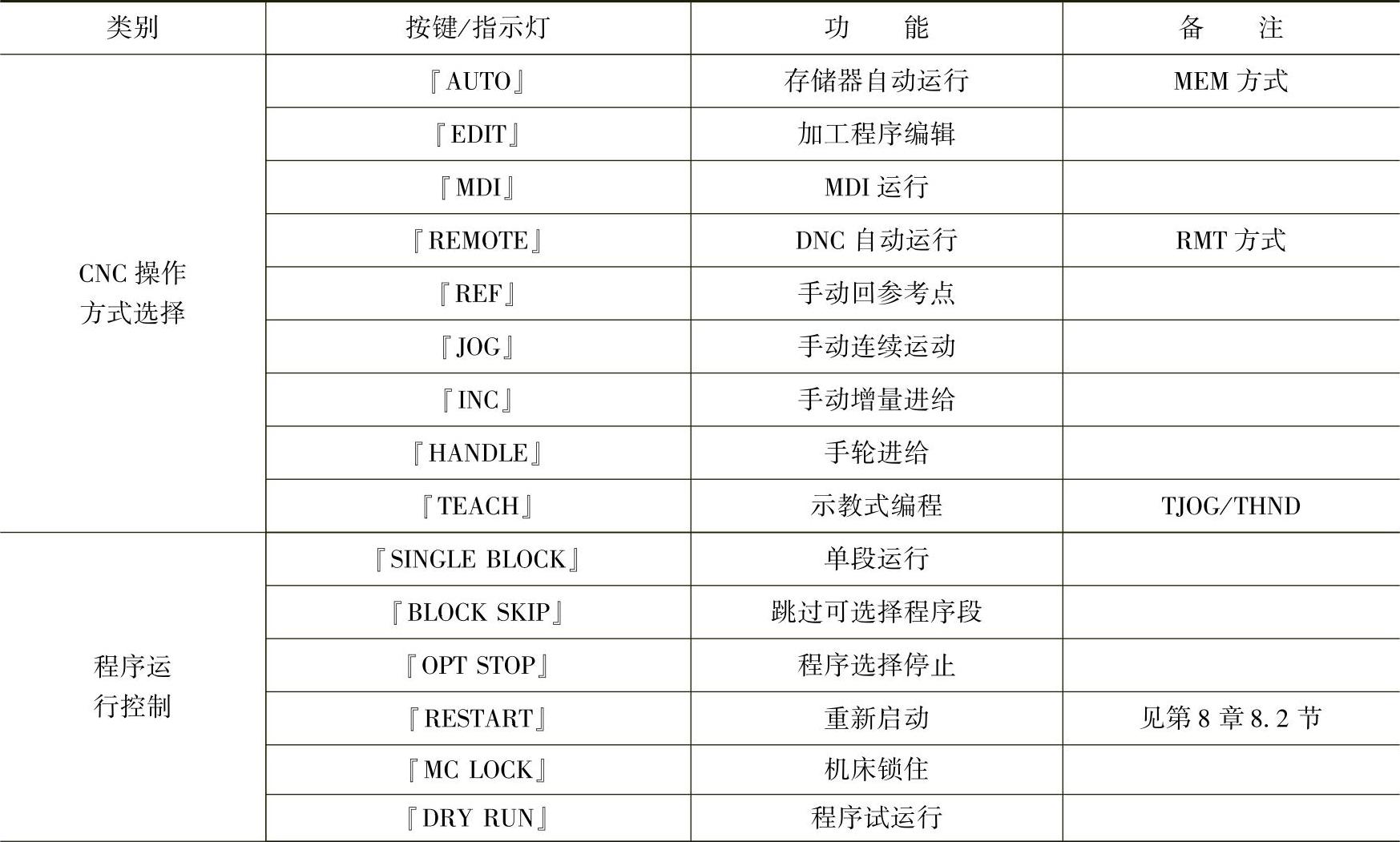

FANUC对机床操作面板上的按键/LED指示灯功能定义见表7.1-1。为了便于文档编辑，并区分MDI按键、软功能键，本书下述的内容中将统一用符号“『』”代表机床操作面板按键。
表7.1-1 机床操作面板功能表
（续）
3.附加机床操作面板

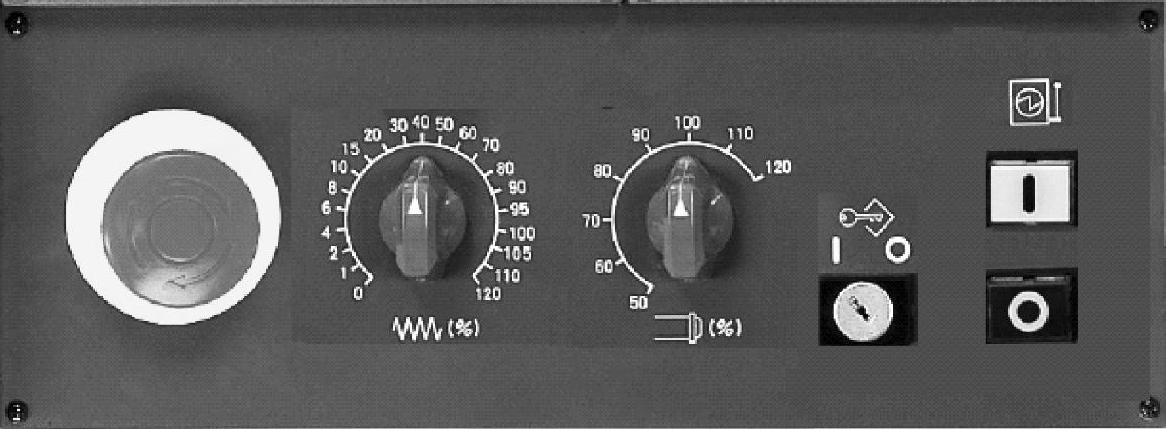

FANUC附加机床操作面板又称子面板，其外形如图7.1-3所示，它可以直接与机床操作面板连接。
图7.1-3 附加机床操作面板
附加机床面板安装有急停按钮、进给倍率调节旋钮、主轴倍率调节旋钮、存储器保护旋钮以及CNC启动/停止按钮。其中，进给倍率调节旋钮、主轴倍率调节旋钮、存储器保护旋钮可以直接连接到主面板，信号的PMC输入地址统一在主面板上定义；急停按钮、CNC启动/停止按钮的作用和连接可由机床生产厂家进行定义，它们通过统一的连接电缆引入到电气控制柜。
4.悬挂式手轮操作单元
在大型机床上，为了便于操作和调试，可以使用悬挂式手轮操作单元。FS-0iD的手轮操作单元可由机床生产厂家制作，也可直接选配FANUC提供的标准手轮操作单元。
FS-0iD的简易悬挂式手轮操作单元如图7.1-4所示，该单元上装有手轮轴选择开关、手轮每格移动量选择开关与手轮。单元可直接与上述的FANUC标准机床操作面板（主面板）连接，其轴选择开关、手轮每格移动量选择开关、手轮脉冲信号可通过I/O-Link接口与总线传送信号。
