【摘要】：在辅助计算页面上，可通过光标选择图标后输入要求的数据，然后用〖OK〗键确认，CNC便可自动计算出要求的数据；按〖CANCEL〗键可取消所选择的操作。

轮廓编程的辅助计算包括直接计算和图形辅助计算两方面内容，其功能如下。

1.直接计算

在轮廓编程页面，可直接输入运算式，由CNC完成数值计算，其操作见表6.4-1。

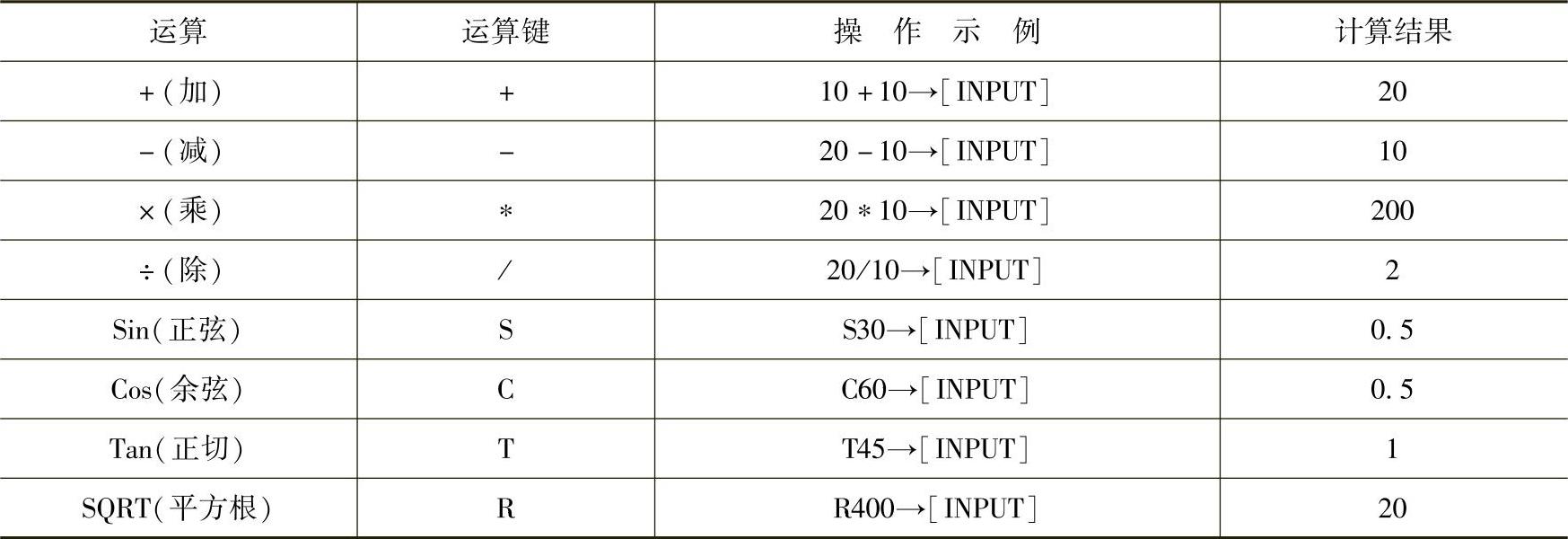

表6.4-1 输入数据的直接计算操作表

直接计算时需要注意，每次输入只能进行一次四则运算，后输入的运算将被忽略，例如，输入1+2+3，只进行1+2的运算、结果为3；输入C60+S30，只进行C60（cos 60°）运算，结果为0.5。

2.图形辅助计算

在轮廓起点或直线、圆弧的输入页面，选择软功能键〖AUX〗，可以调用图6.4-1所示的辅助计算页面（图为起点计算页面），由CNC自动计算起点坐标、直线的终点和倾斜角度、圆弧的终点和圆心等。

在辅助计算页面上，可通过光标选择图标后输入要求的数据，然后用〖OK〗键确认，CNC便可自动计算出要求的数据；按〖CANCEL〗键可取消所选择的操作。

利用图形辅助计算功能，可以计算的坐标点包括：用极坐标指定的点，用基准点、距离和角度给定的点，点的回转，直线相邻点，两直线交点，直线和圆弧交点，两圆弧交点等。可以计算的角度包括：直线与X轴的夹角，与指定直线垂直的直线角度。可以计算的圆弧包括：圆心和点确定的圆弧，半径和两点确定的圆弧，三点决定的圆弧。

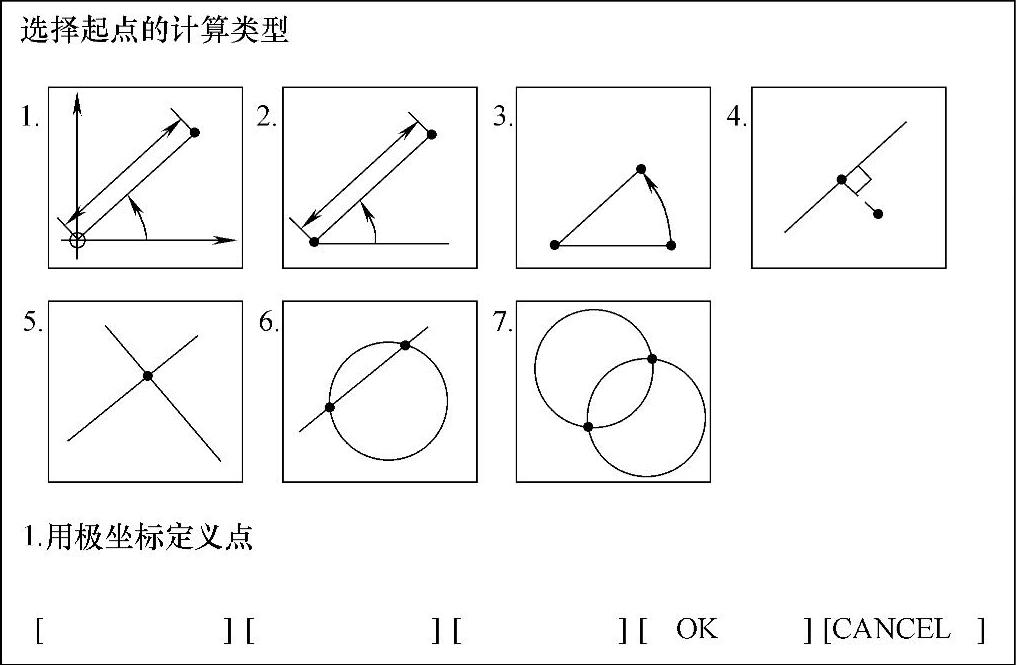

图6.4-1 起点辅助计算页面
