1.循环指令

FS-0iMD引导循环是用于孔群或型腔加工的复杂固定循环,分孔群加工、平面加工、型腔加工、槽加工四大类,见表6.2-2。引导循环由加工形式段和加工图形段组成,每一加工形式段只能编入一个加工图形段。

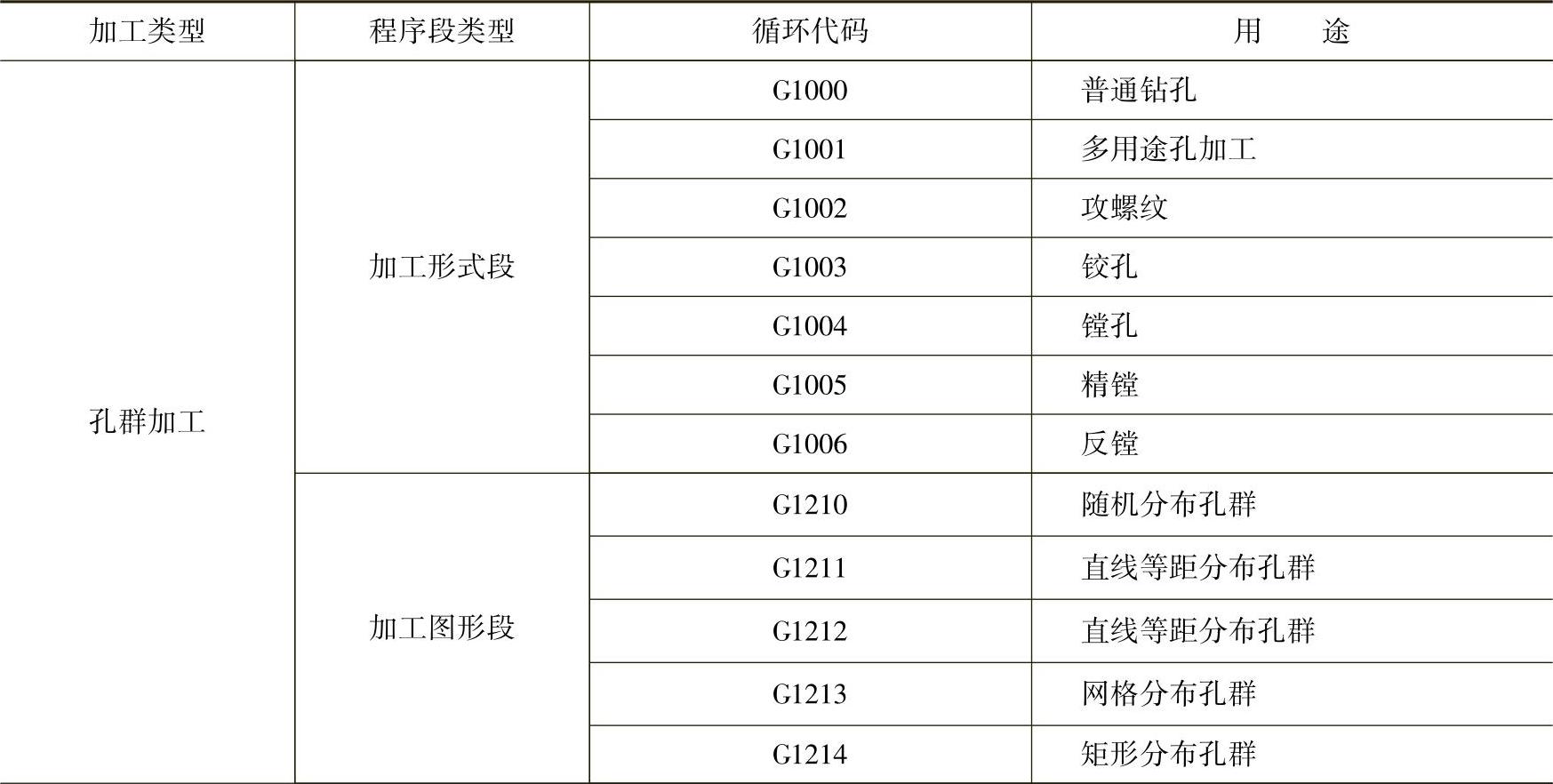

表6.2-2 FS-0iMD的引导循环一览表

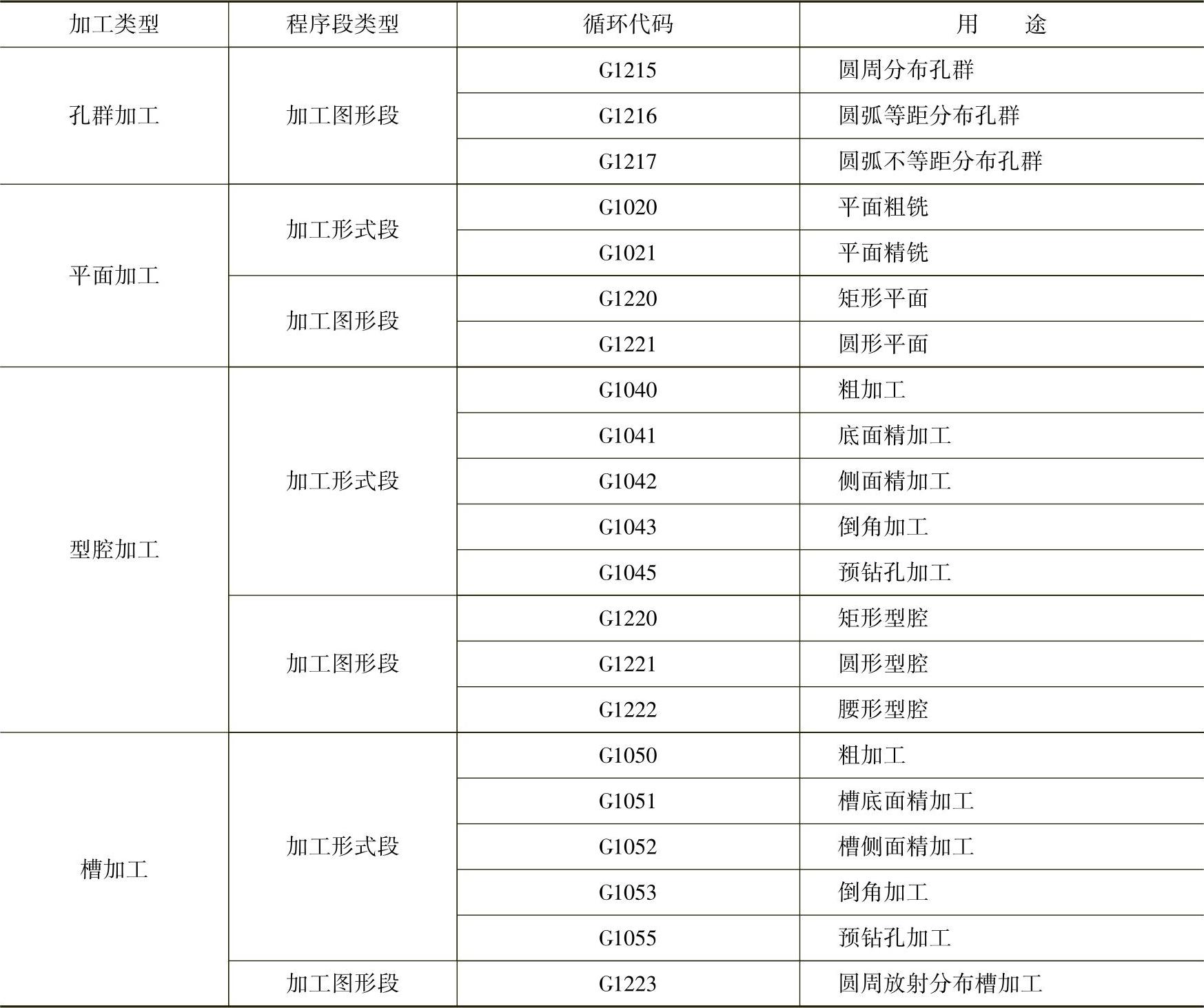

(续)


2.孔群加工循环

孔群加工循环的加工形式段以循环指令G1000~G1006表示,它代表不同的孔加工方式,循环动作与G80~G89类似;加工图形段以循环指令G1210~G1217表示,用来定义孔群的分布方式。

(1)加工形式段

孔群加工循环的加工形式段G1000~G1006的参数要求如下:

1)普通钻孔循环G1000。G1100是孔加工通用固定循环,动作与G81/G82相似,在底部可进行暂停,输入参数如下:

W:加工形式,“1”为底部不暂停,“2”为底部暂停;

C:参考平面离工件表面的距离;

I:返回平面定义,“1”为返回到起始点,“2”为返回到参考平面;

F:进给速度;

P:孔底部暂停时间(单位ms)。

2)多用途孔加工循环G1001。多用途孔加工循环G1001可用于普通钻孔、深孔加工、高速深孔加工,循环动作与G81/G73/G83相似,参数C、I、F、P的定义同G1100;参数W定义,“1”为底部不暂停钻孔,“2”为底部暂停钻孔,“3”为深孔加工,“4”为高速深孔加工;参数Q定义一次切削深度。

3)攻螺纹循环G1002。G1002是用于正转攻螺纹、反转攻螺纹或刚性攻螺纹的多用途攻螺纹固定循环,循环动作与G74/G84相似,参数C、I、F、P的定义同G1100,其余参数要求如下:

W:加工形式,“1”为正转攻螺纹,“2”为反转攻螺纹,“3”为正转刚性攻螺纹,“4”为反转刚性攻螺纹;

L:螺距;

S:主轴转速。

4)铰孔循环G1003。G1003是用于铰孔加工的固定循环,循环动作与G82/G85相似,参数C、I、F、P的定义同G1100;W定义加工形式,“1”为G01方式退出,“2”为G00方式退出,“3”为底部暂停后以G01方式退出。

5)镗孔循环G1004。G1004是用于镗孔加工的固定循环,循环动作与G85/G89相似,参数C、I、F、P的定义同G1100;W定义加工形式,“1”为G01方式退出,“2”为G00方式退出,“3”为底部暂停后以G01方式退出。

6)精密镗孔循环G1005。G1005是带底部让刀动作的精密镗孔加工循环,循环动作与G76相似,参数C、I、F、P的定义同G1100;Q为底部让刀量。

7)反向镗孔循环G1006。G1006是带让刀动作的反向镗孔加工循环,循环动作与G87相似,参数C、F、P的定义同G1100;Q为底部让刀量。

(2)加工图形段

孔群加工循环的加工图形段用来定义孔群的分布方式,循环指令格式如下。

1)随机分布孔G1210。随机分布孔用于无规律分布孔群或单孔加工,所有定位点的坐标都需要在图形段上定义,G1210一次可定义的孔数最大为3个,参数要求如下。

B:工件表面的Z坐标值;

L:孔深度(负值);

H/A/D:孔1/2/3的X坐标;

V/C/E:孔1/2/3的Y坐标。

对于单个孔加工,A、C、D、E可以省略。

2)等距直线分布孔G1211。G1211用于直线(倾斜线)、等距分布的孔群加工,具有跳过(忽略)中间孔的功能,参数B、L、H、V的定义同G1210,其余参数要求如下:

A:分布线的倾斜角度;

C:孔数量;

D或E(任选其一):D为孔间距,E为起始点到终点距离;

F/I/J/K:跳过(忽略)的孔序号1/2/3/4,可省略。

3)不等距直线分布孔G1212。G1212用于按直线(倾斜线)不等距分布的孔群加工,每一图形段最大可定义11个孔,B、L、H、V、A的定义同G1211,其余参数要求如下。

C/D/E/F/I/J/K/M/P/Q:依次为1-2/2-3/…/10-11的孔间距。

4)网格分布孔G1213。G1213用于等距网格交叉点上分布的孔群加工,网格可倾斜,中间孔可跳过(忽略),参数B、L、H、V的定义同G1210,其余输入参数如下:

U:第1侧边的长度

W:第2侧边的长度;

I:第1侧边的孔数量;

J:第2侧边的孔数量;

K:第1侧边的倾斜角度;

M:第2侧边的倾斜角度;

A/C/D/E:跳过(忽略)的孔序号,可省略。

5)矩形分布孔G1214。矩形分布与网格分布的区别是:矩形分布的孔只是分布在4条侧边上,而网格孔则在所有网格交叉点上均分布,矩形分布同样可倾斜,可跳过(忽略)中间孔,其参数的定义方法同G1213。

6)圆周分布孔G1215。G1215用于360°均布圆周孔加工,可跳过(忽略)中间孔,参数B、L的定义同G1210,D、E、F、I,其余参数要求如下:

H/V:圆心的X/Y坐标;

R:圆周半径;

A:起始角(第1孔的角度);

C:孔数量;

D/E/F/I:跳过(忽略)的孔序号1/2/3/4,可省略。

7)等距圆弧分布孔G1216。等距圆弧分布孔是部分圆周上均布的孔群,B、L的定义同G1210,H、V、R、A的定义同G1215,其余参数要求如下:

C:间隔角;

D:孔数量;

E/F/I/J:跳过(忽略)的孔序号1/2/3/4,可省略。

8)不等距圆弧分布孔G1217。不等距圆弧分布孔是部分圆周上非均布孔群,每一图形段最大可定义11个不等距孔,B、L的定义同G1210,H、V、R、A的定义同G1215,参数C/D/E/F/I/J/K/M/P/Q依次为1-2/2-3/…/10-11的孔间隔角。

3.平面铣削加工循环

FS-0iMD平面铣削加工循环的加工形式段定义粗、精加工方式,循环指令为G1020、G1021;加工图形段定义平面的形状,循环指令为G1220、G1221。

(1)加工形式段

平面铣削加工循环的加工形式段指令G1020、G1021的输入参数要求如下。

1)平面粗铣加工G1020。G1020是用于平面粗铣加工的固定循环,循环动作为连续步进,输入参数的要求如下。

T:粗加工量(Z方向切削深度);

J:每次切削的深度(Z方向);

H:精加工余量;

F:径向切削进给速度;

D:刀具直径;

L:径向每次切削量;

C:轴向空行程(Z轴从工件表面到开始进给切削的距离);

W:加工形式,“1”为单向切削,“2”为双向切削;

M:径向空行程(XY平面从切削表面到开始进给切削的距离);

B:切削起始点(输入1、2、3、4选择切削起点)。

2)平面精铣加工G1021。G1021是用于平面精铣加工的固定循环,循环动作为连续步进,参数的定义同G1020;在引导编程方式下,可通过对话输入参数F、D、L、C、W、M、B。

(2)加工图形段

平面铣削加工循环的加工图形段用于定义铣削加工的轮廓,输入参数要求如下:

1)矩形G1220。G1220用于矩形平面的定义,参数要求如下。

B:工件表面的Z坐标值;

L:铣削深度(负值),可省略。

H/V:矩形中心的X/Y坐标;

U/W:矩形在X/Y向上的长度;

A:矩形与X轴的夹角;

R:矩形拐角半径,可省略。

2)圆形G1221。G1221用于圆形平面的定义,参数要求如下。

B:工件表面的Z坐标值;

L:铣削深度(负值),可省略。

H/V:圆心的X/Y坐标;

R:圆半径。

4.型腔/槽铣削加工循环

FS-0iMD的型腔铣削加工循环的加工形式段分型腔粗加工(G1040)、底部精铣(G1041)、侧面精铣(G1042)、倒角(G1043)、预钻孔(G1045)5类;加工图形段分矩形(G1220)、圆形(G1221)和腰形(G1222)3类。

FS-0iMC的槽铣削加工循环的加工形式段分槽粗加工(G1050)、槽底部精铣(G1051)、槽侧面精铣(G1052)、倒角(G1053)、预钻孔(G1055)5类。槽实际上是一种腰形型腔,因此,其加工形式段G1050~G1055的循环参数与型腔加工G1040~1045完全相同;加工图形段G1223可用于沿圆周放射分布的多槽加工。

(1)型腔/槽铣削加工形式段

型腔/槽铣削加工循环的加工形式段用于定义型腔的铣削加工方式,输入参数要求如下:

1)型腔/槽粗加工G1040/G1050。G1040/G1050是用于内腔粗铣加工的固定循环,采用的是连续步进铣削方式,参数要求如下:

T:总切削加工量(Z方向切削深度);

J:每次切削深度(Z方向);

H:底部的精加工余量;

K:侧面的精加工余量;

F:径向切削进给速度;

E:轴向切削进给速度;

D:刀具直径;

L:径向每次切削量;

C:轴向空行程(Z轴从工件表面到开始进给切削的距离);

W:加工形式,“1”为向下切削,“2”为向上切削。

2)型腔/槽底部精铣加工G1041/G1051。G1041/G1051是用于型腔/槽底部精铣加工的固定循环,同样采用连续步进铣削方式,输入的参数有T、K、F、E、D、L、C、W,参数含义同G1040/G1050。

3)型腔/槽侧面精铣加工G1042/G1052。G1042/G1052是用于型腔/槽侧面精铣加工的固定循环,参数T、F、E、D、C、W的定义同G1040/G1050;参数S为刀具补偿号;参数R为刀具切入与退出时的圆弧半径。

4)型腔/槽倒角加工G1043/G1053。G1043/G1053是用于型腔/槽倒角加工的固定循环,参数F、E、C、W的定义同G1040/G1050,其余参数要求如下:

Z:倒角量;

M:刀具切入的圆弧半径;

K:倒角刀具的端部直径;

H:倒角刀具的端部的轴向空行程(Z轴从工件表面到开始进给切削的距离)。

5)型腔/槽预钻孔加工G1045/G1055。G1044/1055是用于型腔/槽预钻孔加工的固定循环,参数要求如下:

T:总切削加工量(Z向切削深度);

F:Z向切削进给速度;

Q:一次切削进给的深度;

C:轴向空行程(Z轴从工件表面到开始进给切削的距离);

R:加工形式,“1”为正常钻孔、退出时暂停;“3”为不带暂停的深孔加工。

(2)型腔铣削加工图形段

型腔铣削的形状可以是矩形、圆形和腰形,其中,用于矩形、圆形定义的加工图形段G1220/G1221和平面铣削加工的加工图形段G1220/G1221完全相同,用于定义腰形型腔铣削加工的加工图形段G1222的参数要求如下:

B:工件表面的Z坐标值;

L:铣削深度(负值);

H/V:第1圆的圆心X/Y坐标;

U:第1圆与第2圆中心距;

R:圆的半径(第1与第2圆的半径必须一致);

A:图形与X轴的夹角。

(3)槽铣削加工图形段

槽铣削加工的图形为腰形,但其加工图形段G1223可用于沿圆周放射分布的多槽加工,其参数要求如下:

U:第1圆与第2圆中心距;

D:槽宽;

L:槽深;

A:第1槽中心线与X轴的夹角;

E:槽的图形与中心线的夹角;

H/V:多槽加工的分布圆圆心X/Y坐标;

R:多槽加工的分布圆的半径;

B:工件表面的Z坐标值;

C:多槽的相邻槽间隔角度;

M:槽数。
