如何设计引导循环编程?

【摘要】:复杂图形需要多次使用引导循环。图6.2-9 引导循环编程页面在引导循环编程页面上,输入G代码数值并利用键进行确认,CNC即可显示该指令的帮助文件,对指令进行说明。

1.引导循环的特点

通过引导编程生成的固定循环称引导循环,它与普通固定循环有如下不同:

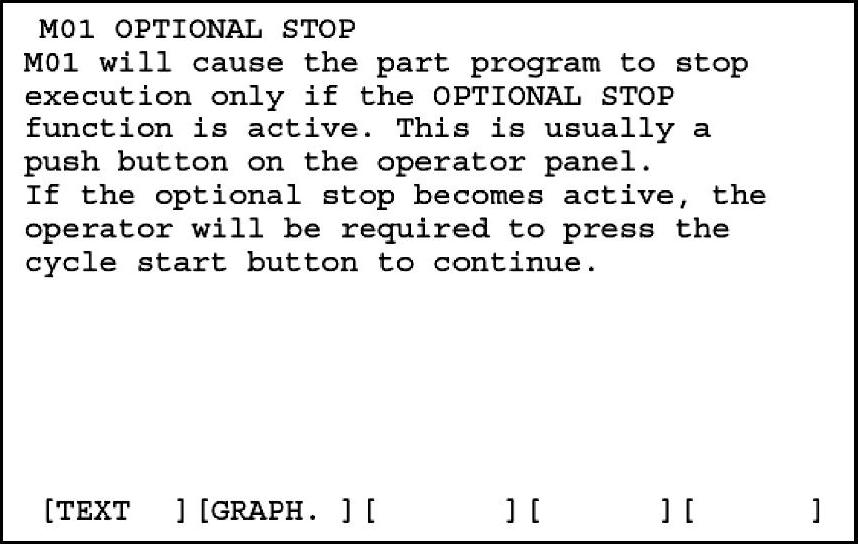

图6.2-8 M代码说明

1)引导循环可用于孔群、型腔等多孔或复杂形状加工,其功能相当于固定循环指令和平面定位程序的合成,因此,需要定义的参数多、生成的程序复杂。

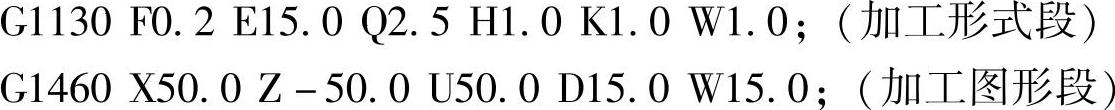

2)引导循环一般由定义加工方式和加工参数的“加工形式段”、定义加工位置和运动轨迹的“加工图形段”组成,两者需要同时输入,例如:


3)每一加工形式段只能编入一个加工图形段,在引导编程时应首先定义加工形式段,然后再通过功能键〖CYCLE〗,输入加工图形段。复杂图形需要多次使用引导循环。

4)FS-0iMD与FS-0iTD的引导循环有所不同,详见后述的说明。

2.加工形式段

引导循环的加工形式段和固定循环类似,它用于加工方式选择与加工参数定义。例如,对于孔加工,在加工形式段上可选择普通钻孔、深孔加工、正/反转攻螺纹、刚性攻螺纹、铰孔、镗孔等不同的动作,并输入进给速度、暂停时间、每次切深、螺距等加工参数。对于型腔加工,加工形式段可定义切深、精切量、切削方向、刀具直径、宽度等不同的加工方式,并输入进给速度、暂停时间、切深等加工参数。

加工形式段的引导编程操作较简单,它与引导编程的输入方法相似,只需要通过对话输入参数即可。

3.加工图形段

引导循环的加工图形段用来定义加工位置或运动轨迹,其作用类似于固定循环模态有效期间,所编制的孔定位或运动轨迹程序段。例如,对于孔加工,需要定义孔的分布形式,如随机分布孔、圆周分布孔群、直线分布孔群、网格分布孔群等;孔的位置及分布参数,如圆周分布孔的半径、起始角与间隔,直线分布孔的孔距、起点与中心线倾斜角,网格分布孔的起点、间隔等。对于型腔加工,则需要定义型腔的基本形状,如圆槽、矩形槽、腰形槽;型腔的位置与轮廓参数,如起点位置、边长、圆半径、拐角等。

加工图形段的输入方法有三种,一是直接以对话的方式输入参数;二是利用轮廓编程功能编制加工轮廓;三是利用图形编程指令编制加工轮廓。

4.引导循环选择

选择程序编辑页面的软功能键〖CYCLE〗,CNC可以进入图6.2-9所示的引导循环编程页面。通过MDI面板的“选页”键978-7-111-41794-1-Chapter06-38.jpg978-7-111-41794-1-Chapter06-39.jpg,可显示更多的引导循环。


图6.2-9 引导循环编程页面

在引导循环编程页面上,输入G代码数值(如1100)并利用978-7-111-41794-1-Chapter06-41.jpg键进行确认,CNC即可显示该指令的帮助文件,对指令进行说明。调节光标,可以在不同的提示栏输入循环参数,利用数字键与978-7-111-41794-1-Chapter06-42.jpg键可以将所需要的数据输入到相应的显示栏,输入完成后利用功能键〖ACCEPT〗存储;错误的输入可用功能键〖CLEAR〗清除。
