1.程序输入

FS-0iC的对话编程只能在编辑（EDIT）方式下进行G指令编程，其操作步骤如下：

1）选择CNC的程序编辑操作方式“EDIT”。

2）按MDI面板上的键，选择图6.1-1所示的程序显示页面。

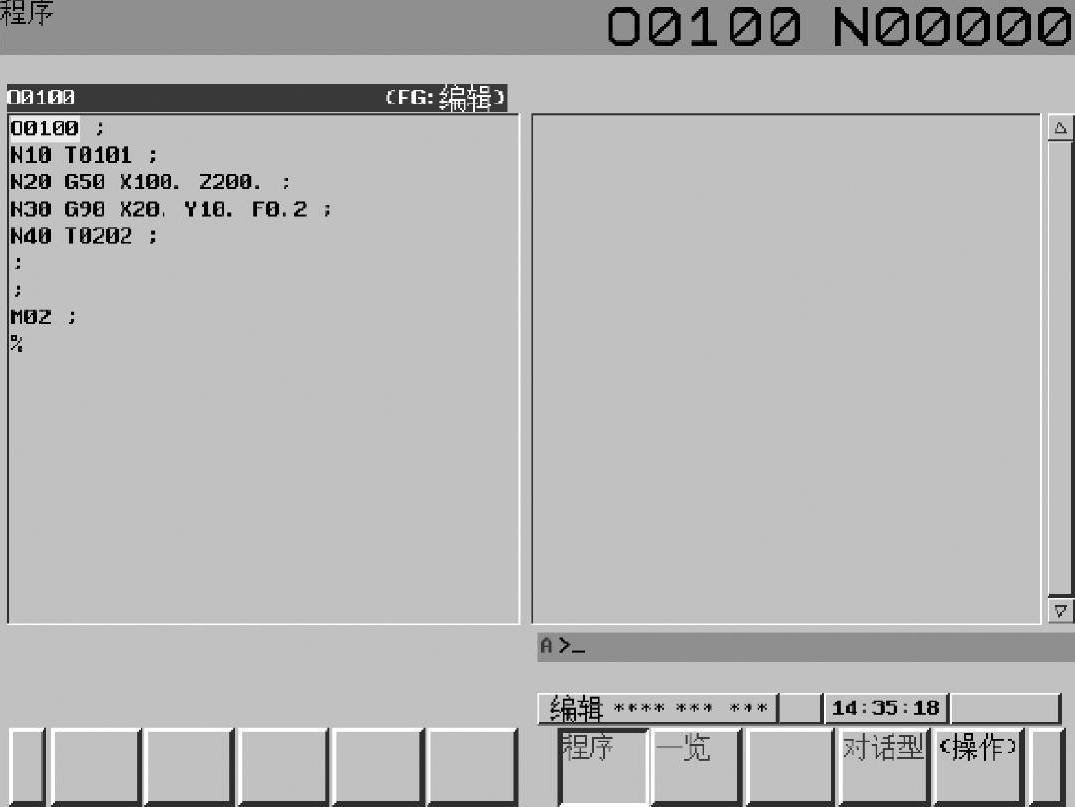

图6.1-1 FS-0iD程序显示页面

3）通过面板输入程序号O□□□□，并通过功能键〖（操作）〗→〖检索〗选择一个已有程序，或利用键创建一个新的程序。

4）按功能键〖对话型〗，选择图6.1-2所示的G代码菜单，可通过或转换G代码菜单页面，显示所需要的G代码菜单显示。

5）输入G□□、并按功能键〖段〗，可显示图6.1-3所示的G指令图形，在该页面上可显示所选G指令轨迹和需要输入的参数，如FS-0iTD的绝对位置（X，Z）和增量位置U、W等。

6）通过光标选择需要的地址，输入数字键和键输入数值。

7）重复⑥操作，直到G代码的全部数据输入完成。

8）利用键存储所编制的程序段；CNC再次显示G代码菜单页面，进行下一程序段输入。

9）重复5）～8）直到输入完成。输入完成后，按功能键〖程序〗，对话编程输入的程序被转换为常规的NC程序。

10）按键，返回到程序开始位置。

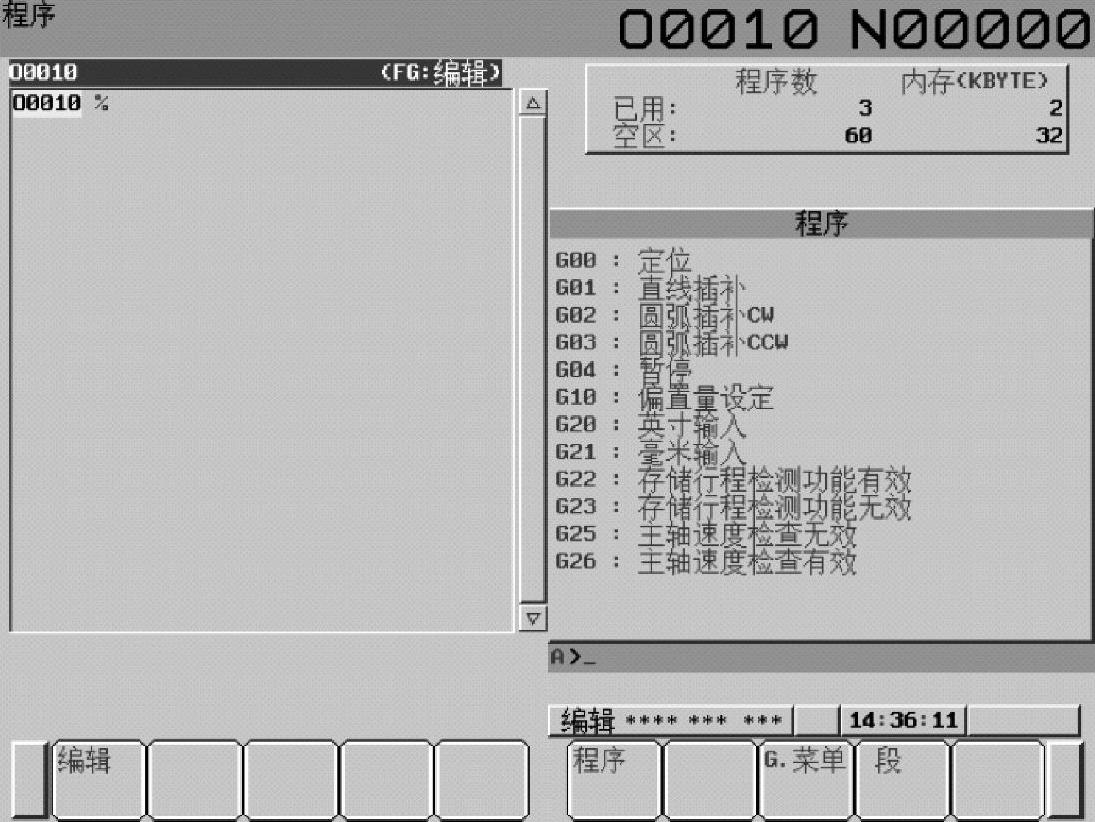

图6.1-2 G代码菜单显示页面

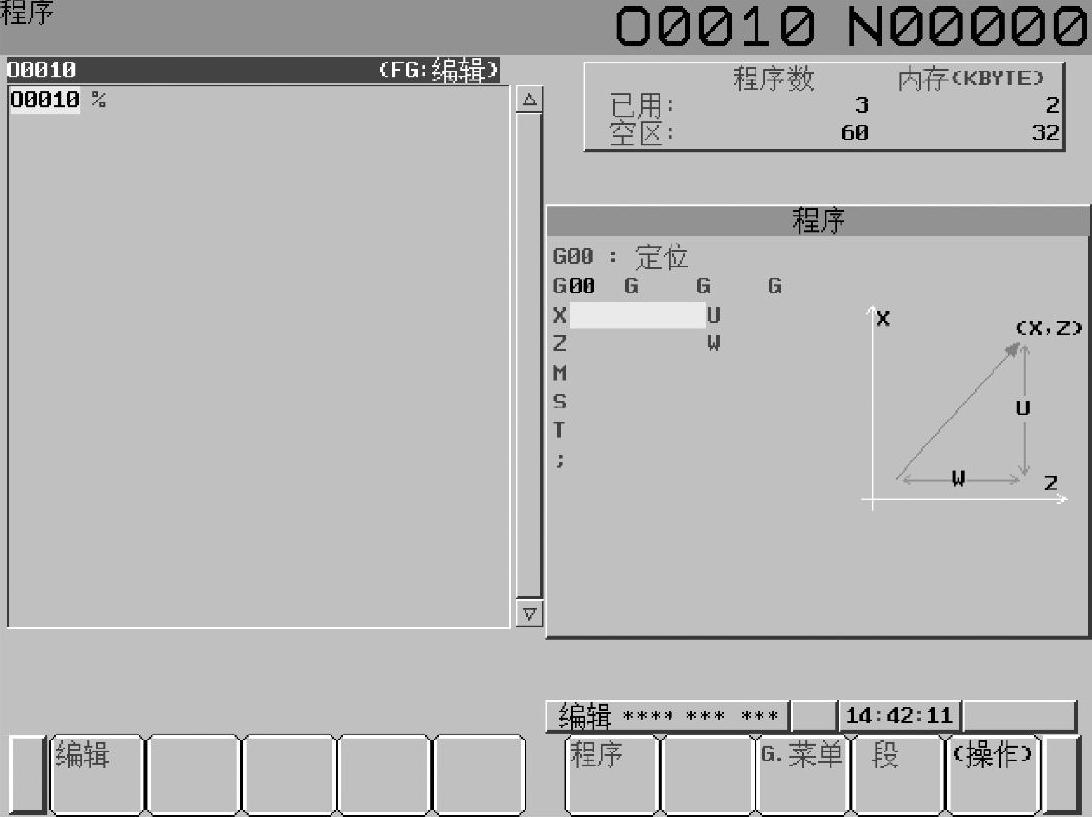

图6.1-3 G指令轨迹显示

2.程序编辑

在程序编辑方式下，可以利用对话编程对已有的NC程序进行编辑，其操作步骤如下。

1）～3）进行上述程序输入步骤1）～3）同样的操作，选择需要修改的程序。

4）通过光标键，定位到需要编辑的位置，并按功能键〖对话型〗选择G代码菜单显示页面。

5）如只需要修改G指令的数值，通过光标选择需要的地址后，直接用数字键和MDI面板键的输入数值。

6）如需要修改G代码，可以通过键与功能键〖G.菜单〗显示G代码菜单；输入新的G代码，并按功能键〖段〗显示G指令的图形，并在该页面输入所需要的参数。

7）数据输入完成后，按MDI面板上的键，替换原程序段。

3.程序段插入和删除

对话编程的程序段插入操作步骤如下：

1）～3）进行上述程序输入步骤①～③同样的操作，选择需要修改的程序。

4）将光标定位到需要插入程序段的位置。

5）按功能键〖G.菜单〗显示G代码菜单，通过功能键〖段〗显示指定G代码图形，并输入G代码所需要的参数。

6）完成程序段输入后，按MDI面板上的键，插入程序段。
