编制用户宏程序的目的是简化编程或实现特殊控制要求，程序含有普通NC程序段和宏程序段，两者的执行过程与处理方法有所不同。

宏程序段是指程序中的算术运算与逻辑运算程序段、转移与循环程序段和宏程序调用程序段，它具有如下特点：

1）宏程序程序段的单段停止，决定于CNC参数PRM6000.5（SBM）的设定，设定1，允许单段停止；否则，单段停止无效。

2）在刀具半径补偿有效期间，宏程序段作为非移动段处理。

3）宏程序段的处理在程序段预读过程中完成。

4）宏程序段不可使用程序检索功能，也不能在中断后转入MDI加工。

2.宏程序段的处理

宏程序段的处理在程序段预读时完成，其处理与刀具补偿有关，具体如下：

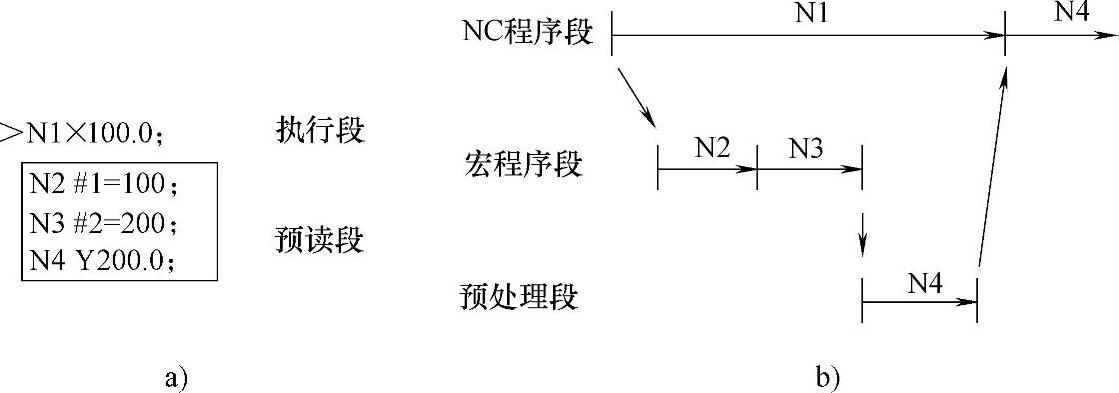

1）对于非刀具半径补偿程序段，CNC需要预读1个运动程序段进行预处理，因此，如图5.3-1所示，当CNC执行N1时，需要进行N4的预处理，故宏程序段N2、N3将在执行N1的同时，被CNC提前处理。

图5.3-1 非刀具半径补偿程序段的处理

a）程序 b）处理过程

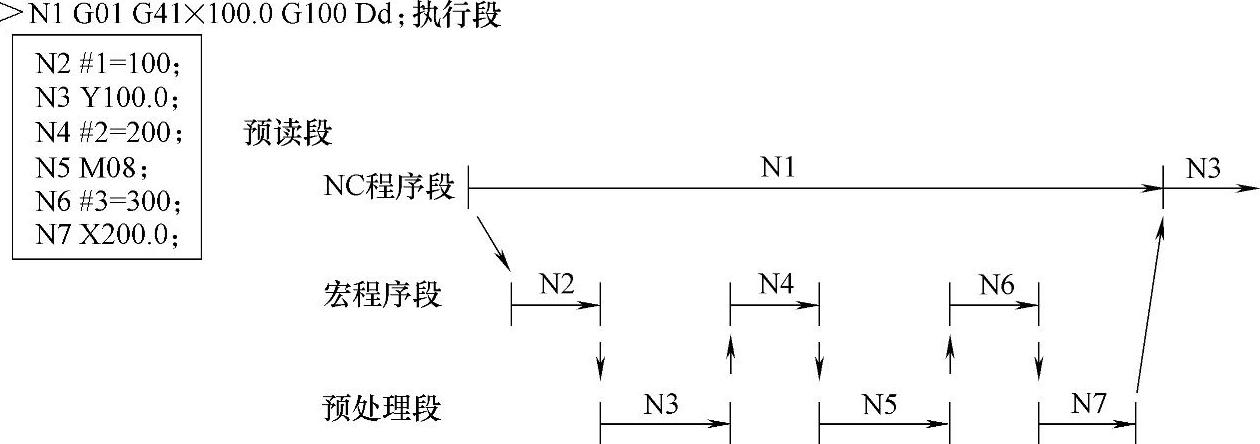

2）Z刀具半径补偿G41/G42有效的程序段，CNC需要预读2个移动段进行预处理，因此，如图5.3-2所示，当CNC执行N1时，需要进行N3、N7的预处理，故宏程序段N2、N4、N6将在执行N1的同时，被CNC提前处理。

图5.3-2 刀具半径补偿程序段的处理

3.预处理禁止

宏程序中的M00/M01/M02/M30程序段、G53机床坐标系选择程序段、G31跳步切削程序段将禁止宏程序段的预处理，CNC必须在完成NC程序段处理后，才能进行下一程序段的处理。

宏程序段的预处理加快了程序执行速度，但它可能导致它与加工程序的不同步，为此，可以通过设定预处理禁止M代码，禁止预处理。FS-0iD的禁止宏程序预处理M代码可通过如下方法设定：

PRM 3411～PRM3420：可设定10个禁止程序段预处理的M代码；

PRM 3421～PRM3432：可设定6个禁止程序段预处理的M代码区域，设定范围内的M代码生效时，将禁止宏程序段的预处理。
