【例5-1】对于图5.2-3所示圆周孔加工，假设中心坐标为（x，y）、孔数为h、圆周半径为i、孔起始角为a、角度增量为b，可通过用户宏程序编制一个通用的孔加工程序。

图5.2-3 圆周分布孔加工

宏程序变量定义如下：

#24：圆心的坐标x；

#25：圆心的坐标y；

#26：孔底平面z；

#18：参考平面r；

#9：进给速度f；

#4：半径i；

#1：孔起始角a；

#2：角度增量b；

#11：孔序号h；

#3、#5、#6：中间变量。

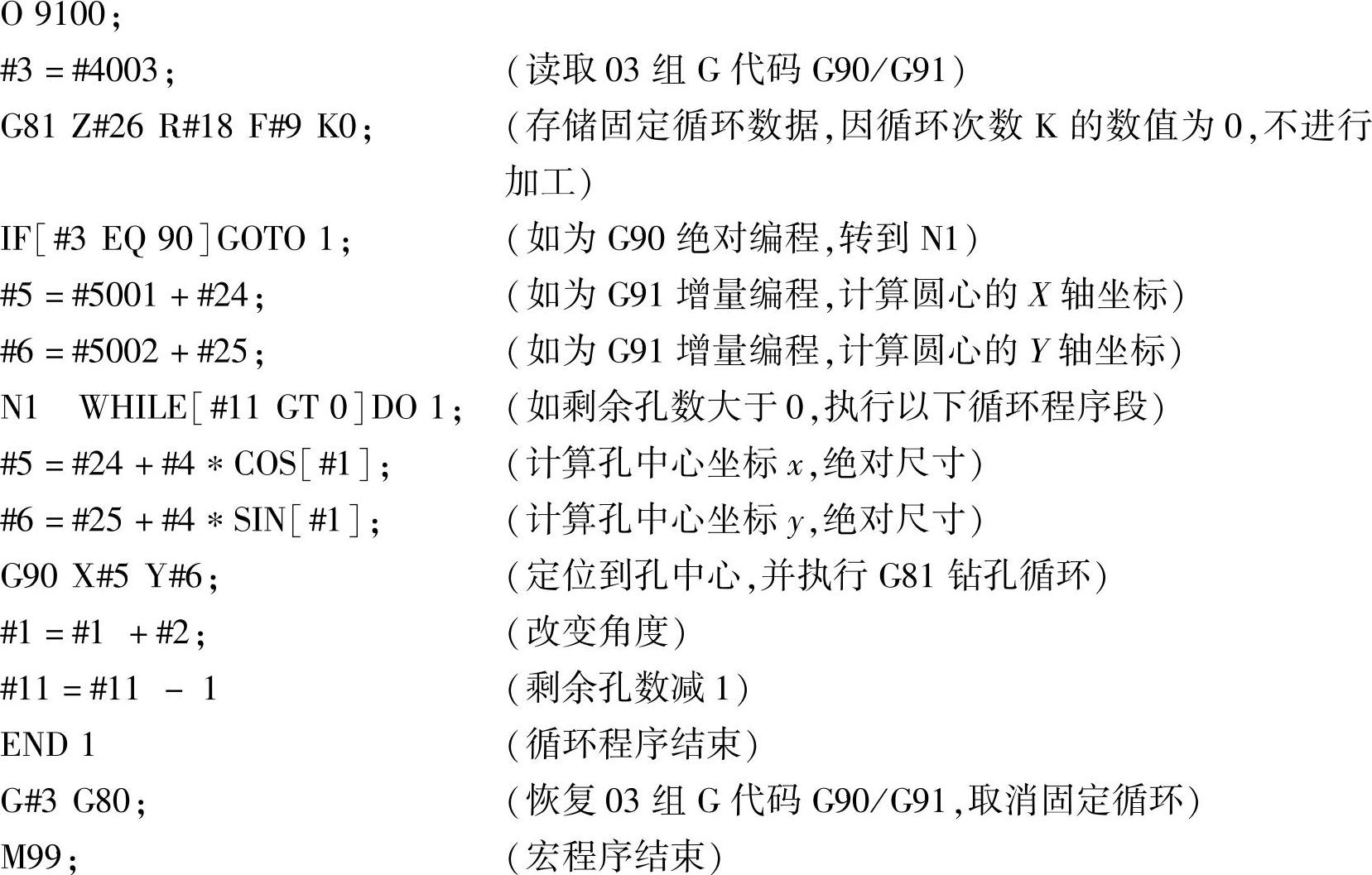

其宏程序如下：

以上宏程序可通过加工程序中的如下指令调用和赋值：

【例5-2】对于图5.2-4所示数控车床的分级进给深孔加工，假设孔深为w（增量值）或z（绝对坐标）、每次进给深度为k，利用用户宏程序编制的程序如下。

图5.2-4 数控车床深孔加工宏程序

宏程序变量定义如下。

#23：孔深w（增量值）；

#26：孔深z（绝对坐标值）；

#6：每次进给深度k；

#9：进给速度f；

#1：孔深；

#2：已加工深度。

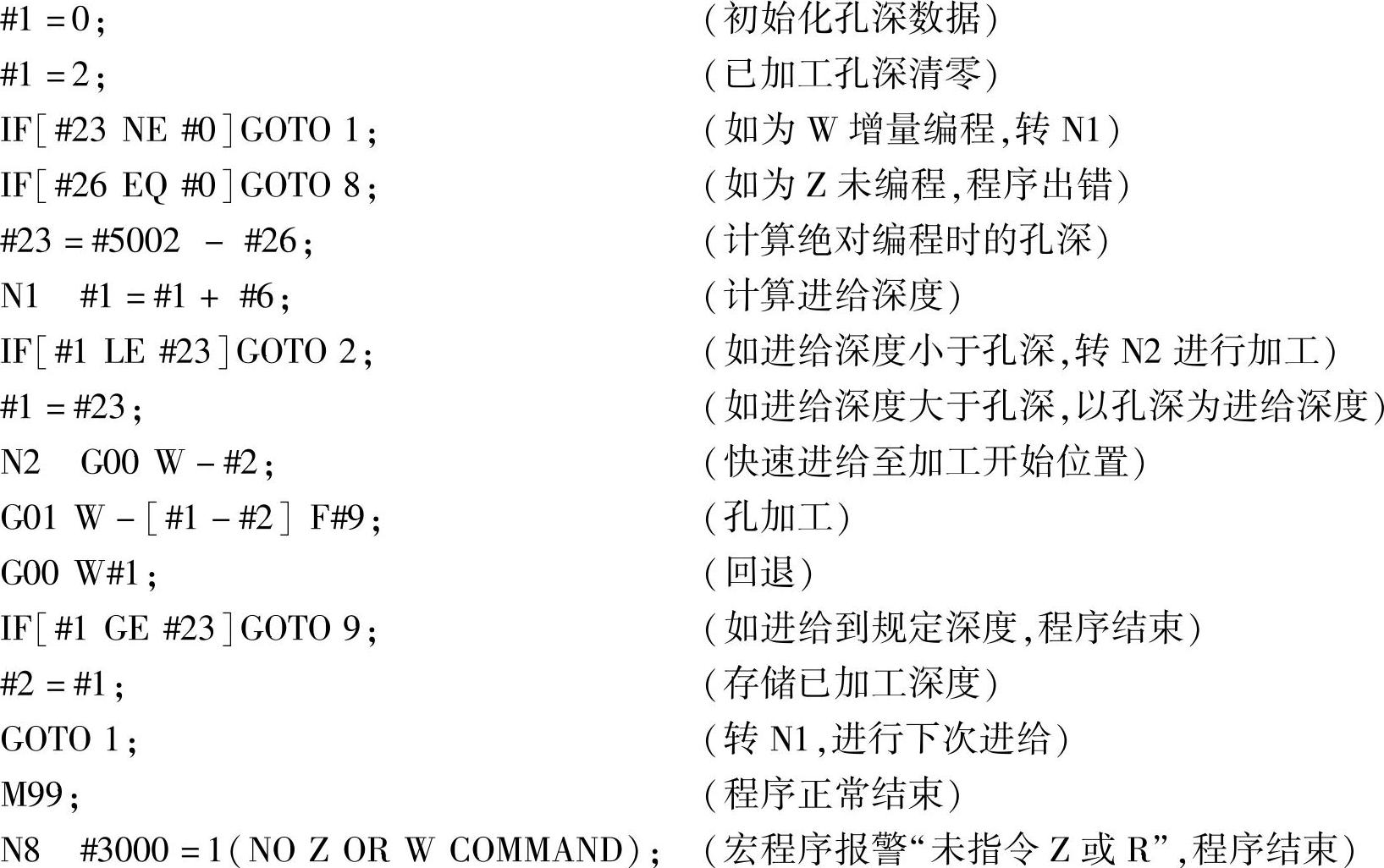

其宏程序如下：

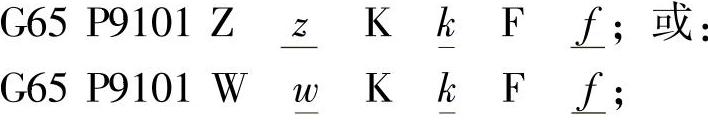

以上宏程序可通过加工程序中的如下指令调用和赋值。

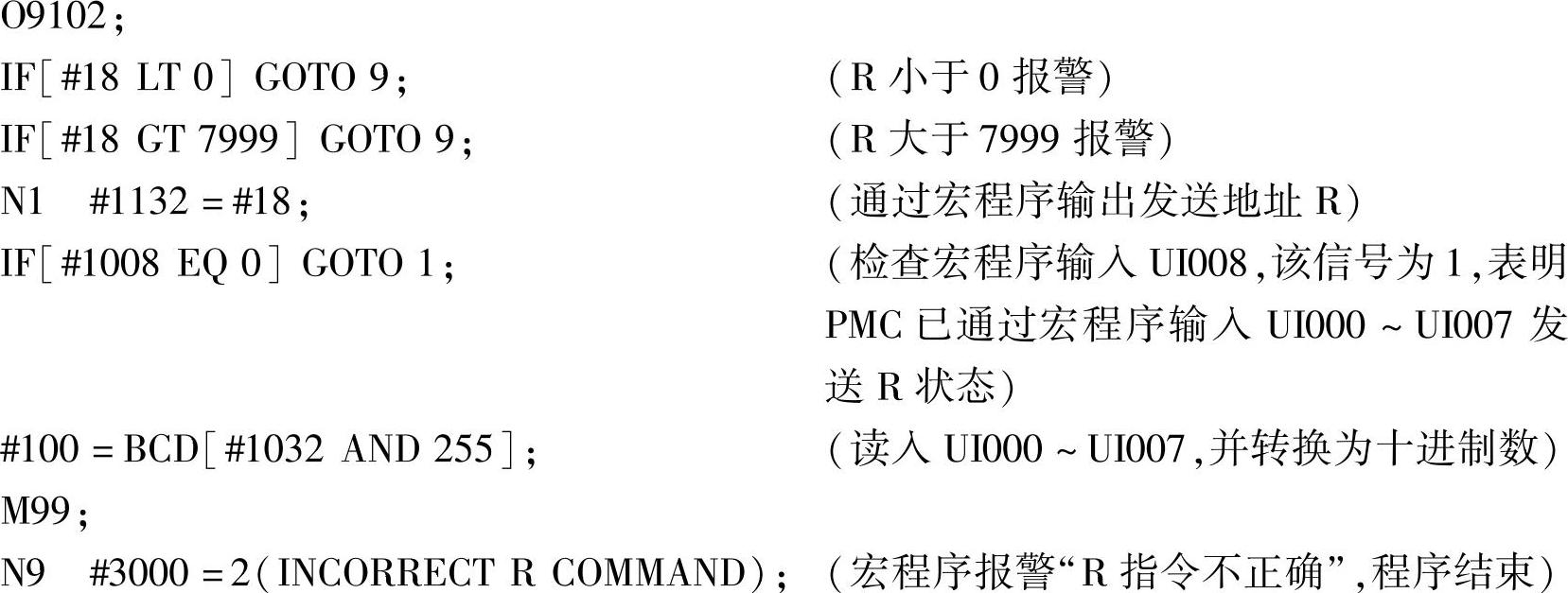

【例5-3】在FS-0iD上，R是PMC的内部继电器，其地址范围一般为R0～R7999，假设某机床需要通过宏程序调用指令“”，利用变量#100读取内部继电器状态，并将其转换为十进制数值的参考程序如下。
