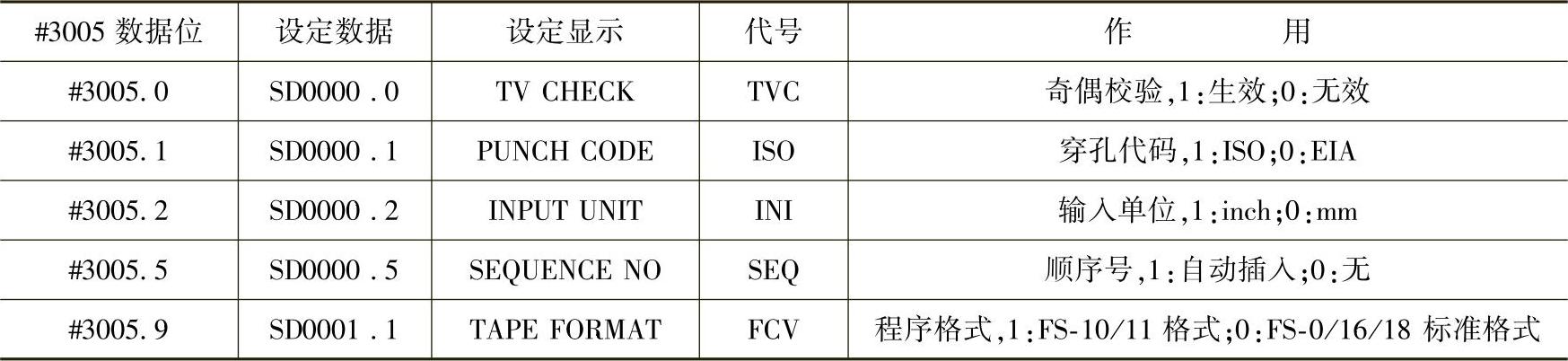

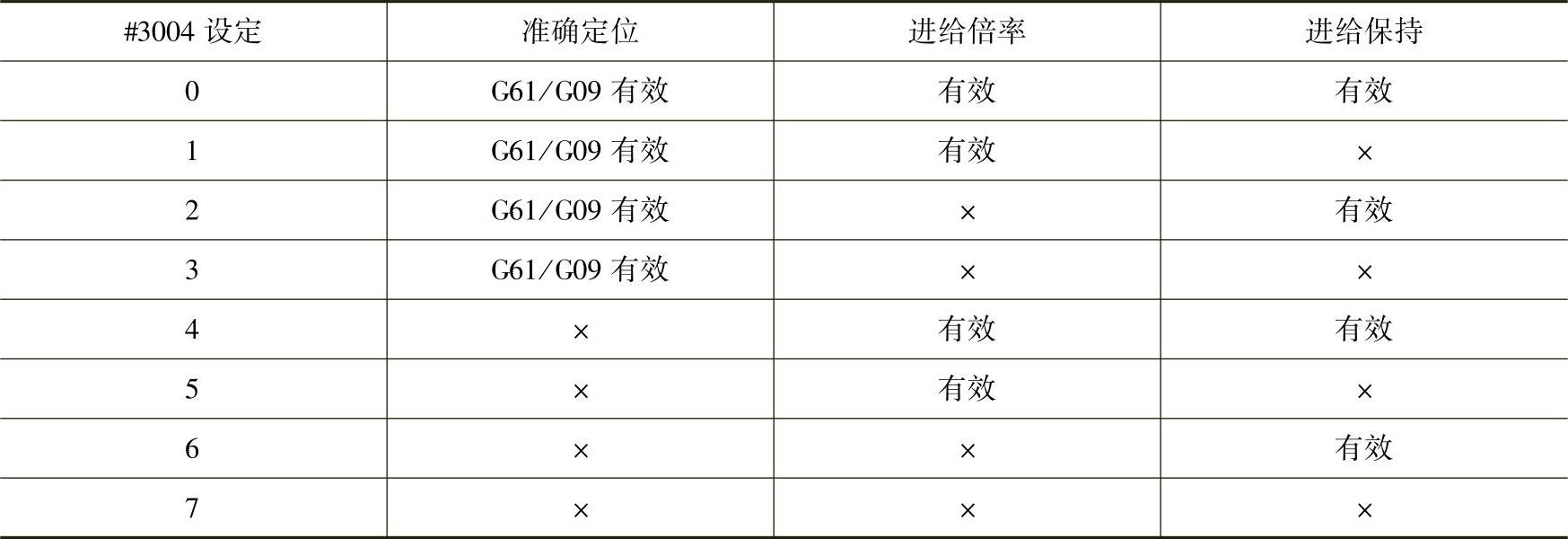

【摘要】：宏程序输入常用的第1组宏程序输入的PMC信号名称为UI000～UI031、地址为G054.0～G057.7，其状态可通过系统变量#1000～#1031读入到宏程序中。系统变量#3003用于程序单段执行控制，不同值的含义如下。表5.1-4 系统变量#3004的设定系统变量#3004也可通过变量名[#_M_FHD]、[#_M_OV]、[#_M_EST]，以二进制位的形式设定。表5.1-5 系统变量#3005的作用图5.1-3 FS-0iD设定参数的显示a）设定显示 b）设定参数显示

1.宏程序输入/输出

利用宏程序可以读/写部分PMC开关量输入/输出信号，从而直接检测机床的工作状态或控制机床动作。可利用宏程序读入状态的PMC输出信号称为宏程序输入；可通过宏程序控制状态的PMC输入信号称为宏程序输出。在多通道控制的CNC上，可以使用多组宏程序输入/输出信号。

（1）宏程序输入

常用的第1组宏程序输入的PMC信号名称为UI000～UI031、地址为G054.0～G057.7，其状态可通过系统变量#1000～#1031（变量名为#_UI[n]，n=0～31）读入到宏程序中。变量#1000～#1031读入的是PMC输出信号的二进制状态，当PMC输出ON时，读入的变量值为1；PMC输出OFF时，读入的变量值为0。PMC输出信号的状态只能由PMC程序改变，因此，系统变量#1000～#1031是“只读”变量，不能通过宏程序进行赋值。

系统变量#1032（变量名为#_UIL[1]）用于一次性读入全部宏程序输入，变量值以带符号的十制形式表示，宏程序输入UI031被转换为十进制符号位，因此，变量#1032和#1000～#1031的关系如下：

（2）宏程序输出

常用的第1组宏程序输出的PMC信号名称为UO000～UO031、地址为F054.0～F057.7，其状态可通过系统变量#1100～#1131（变量名为#_UO[n]，n=0～31）写出到PMC。变量#1100～#1131写出的是PMC输入信号的二进制状态，变量值为1时，对应的PMC输入ON；变量值为0时，对应的PMC输入OFF。PMC输入信号的状态可由宏程序读入或赋值，因此，系统变量#1100～#1131是可读/写变量。

系统变量#1132（变量名为#_UOL[1]）用于一次性写出全部宏程序输出，变量值以带符号的十制形式表示，宏程序输出UO031以十进制符号位表示，因此，变量#1132和#1100～#1131的关系如下：
