1.指令与编程

刀具半径补偿功能用于铣刀半径的自动补偿，它可使刀具中心沿编程的轮廓偏移一个半径，使实际加工轮廓和编程轨迹一致。刀具半径值应通过MDI/LCD面板或G10指令事先输入道CNC的刀具补偿存储器中。

刀具半径补偿指令格式如下：

指令中的G41、G42用于图4.4-3所示的刀具半径偏置方向选择，当沿刀具移动方向、刀具在工件左侧时指令G41，刀具在工件右侧时指令G42。G41/G42为模态指令，半径补偿可通过指令G40或指定D00刀补号撤销。

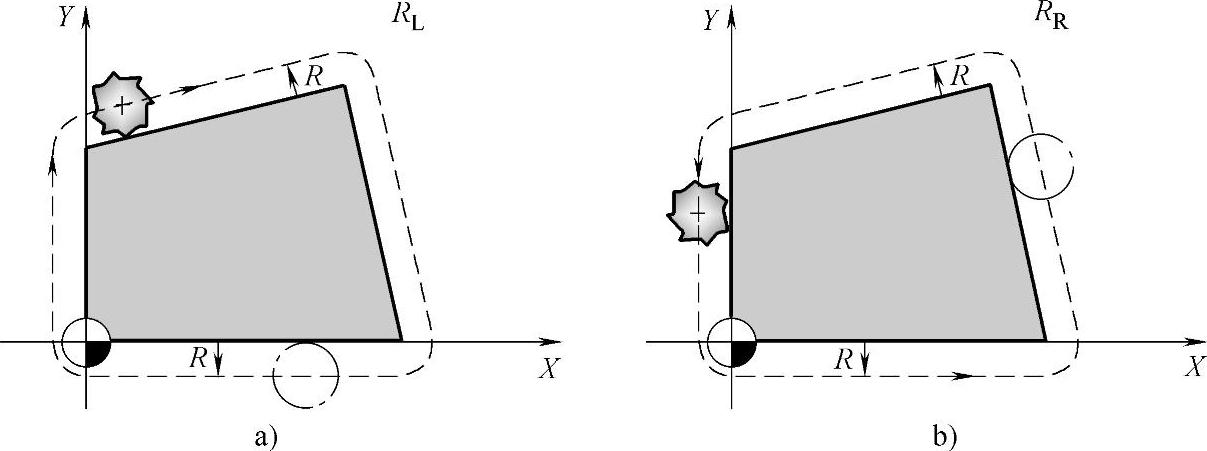

图4.4-3 刀具半径补偿的方向

a）G41 b）G42

【例4-10】假设刀具半径补偿号为D1，使用刀具半径补偿功能，对图4.4-4所示的轮廓加工程序进行编程。

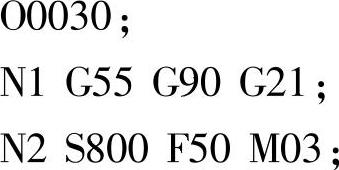

加工程序如下：

2.使用注意点

刀具半径补偿可大大简化编程，但如果使用不当，也容易引起刀具的干涉、过切、碰撞。为了防止发生以上问题，使用刀具半径补偿指令时，一般应注意以下几点：

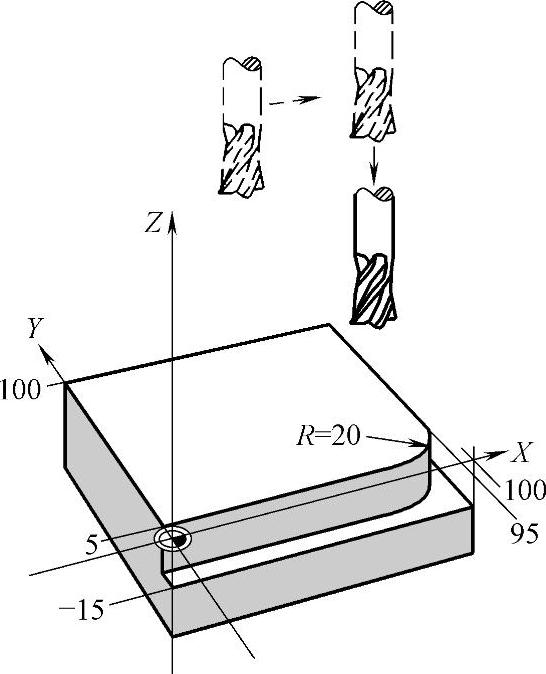

图4.4-4 半径补偿程序例

1）在进行刀具半径补偿前，应通过G17/G18/G19指令实现选择刀具半径补偿平面。

2）刀具半径补偿有效期间，一般不允许存在两段以上的非补偿平面内移动的程序段，如：只有M、S、T、F代码的程序段；程序暂停程序段；Z轴运动程序段等。

3）半径补偿生效和撤销的G40、G41、G42程序段上，只能选择G00或G01运动，编入其他移动指令时，CNC将产生报警。

4）为了防止在半径补偿生成、撤销过程中可能产生的过切现象，半径补偿生效和撤销时的刀具起始位置、终点位置最好在图4.4-5所示的补偿方向同侧。

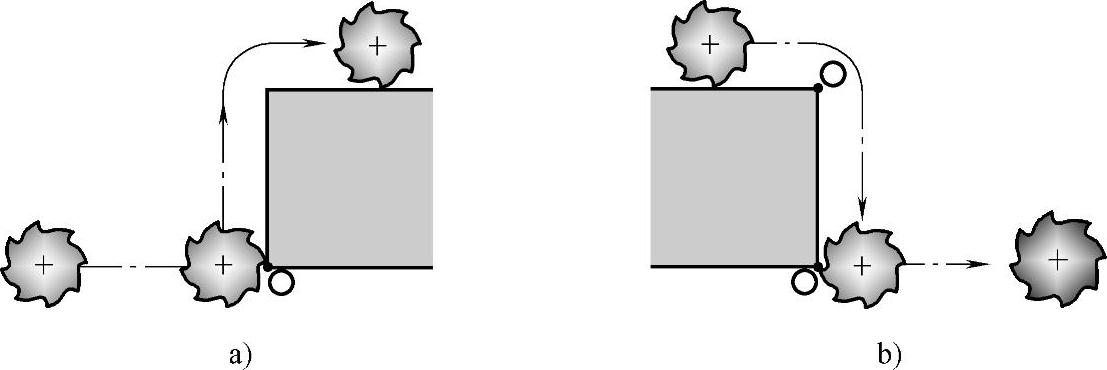

图4.4-5 刀具半径补偿生效、撤销位置

a）生效时 b）撤销时

5）执行G92、G50、G28、G29等指令，刀具半径补偿将被暂时取消。

3.圆弧拐角G39

如果在刀具半径补偿生效期间指令了G39，可将半径补偿的拐角方式由图4.4-6a所示的直线拐角转换为图4.4-6b或图4.4-6c所示的圆弧拐角。

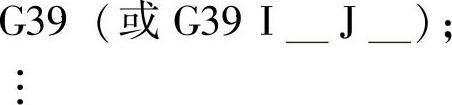

G39指令的编程格式如下：

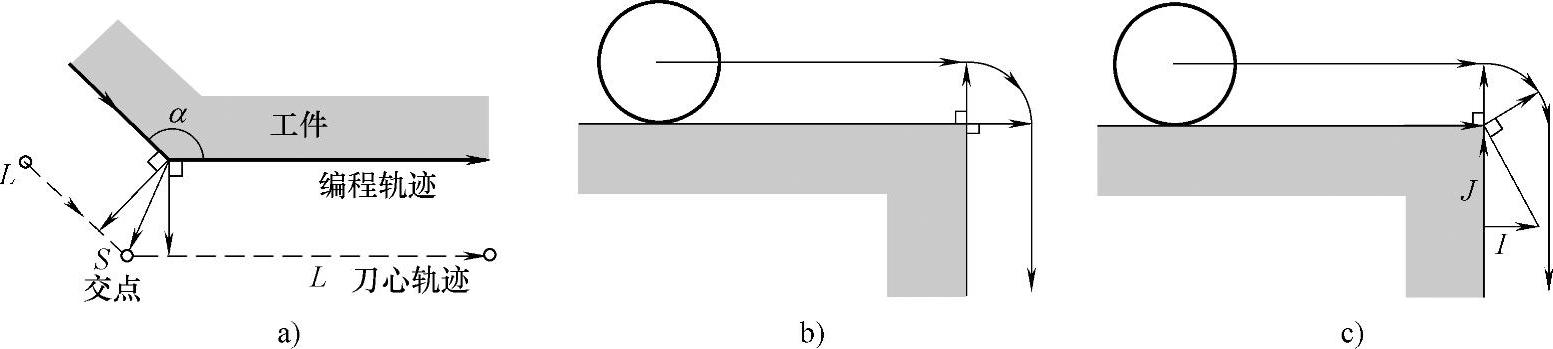

图4.4-6 刀具半径补偿的圆弧拐角

a）直线拐角 b）不指定I、J c）指定I、J

如果指令G39中不指定I、J的，将在G39指令程序段和下一程序段的连接处，生成垂直下一程序段起点的半径补偿矢量，并进行圆弧拐角；如指令了G39 IJ，将在程序段的连接处生成垂直于I、J方向的半径补偿矢量，并进行圆弧拐角。
