FS-0iMD高效攻螺纹循环应用：刚性攻螺纹参数设置与动作示例

2023-06-25 理论教育版权反馈

【摘要】：FS-0iMD的攻螺纹循环G74、G84不但可用于带攻螺纹夹头的柔性攻螺纹，而且还可用于刚性攻螺纹。刚性攻螺纹的回退倍率设定参数PRM 5200.4、PRM 5201.3、PRM 5211对于深孔刚性攻螺纹同样有效。PRM 5200.5=0：高速深孔刚性攻螺纹，分级进给完成后只回退CNC参数设定的距离d，其动作如图4.3-3所示。图4.3-4 G74/G84普通深孔刚性攻螺纹循环动作a）G98 b）G99

FS-0iMD的攻螺纹循环G74、G84不但可用于带攻螺纹夹头的柔性攻螺纹，而且还可用于刚性攻螺纹。刚性攻螺纹可通过编程选择普通刚性攻螺纹和深孔刚性攻螺纹两种方式。

1.普通刚性攻螺纹

普通刚性攻螺纹与柔性攻螺纹的区别是：普通攻螺纹是需要利用CNC的M03/M04代码，控制主轴的正反转，由于动作的延时，可能导致进给轴与主轴的短时间不同步；刚性攻螺纹时，主轴的正反转通过改变速度给定的极性改变，即使在加减速时仍能够保证主轴与进给轴间的严格同步。

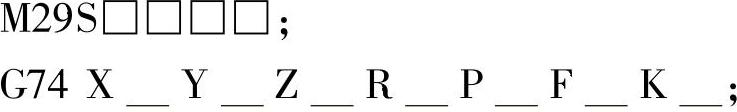

左旋螺纹（反螺纹）刚性攻螺纹的程序段指令格式如下：

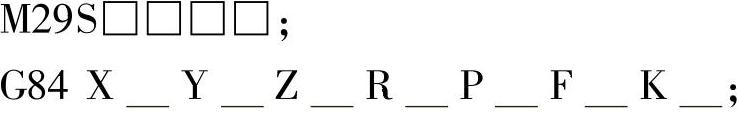

右旋螺纹（正螺纹）刚性攻螺纹的程序段指令格式如下：

M29S□□□□指令用来定义刚性攻螺纹方式和主轴转速，刚性攻螺纹的M29代码（默认代码）也可通过CNC参数PRM5210的设定改变；设定PRM5200.0=1时，G74/G84可直接指令刚性攻螺纹，无需M29代码；但G74/G84不能用于柔性攻螺纹。

刚性攻螺纹的动作循环如图4.3-2所示。

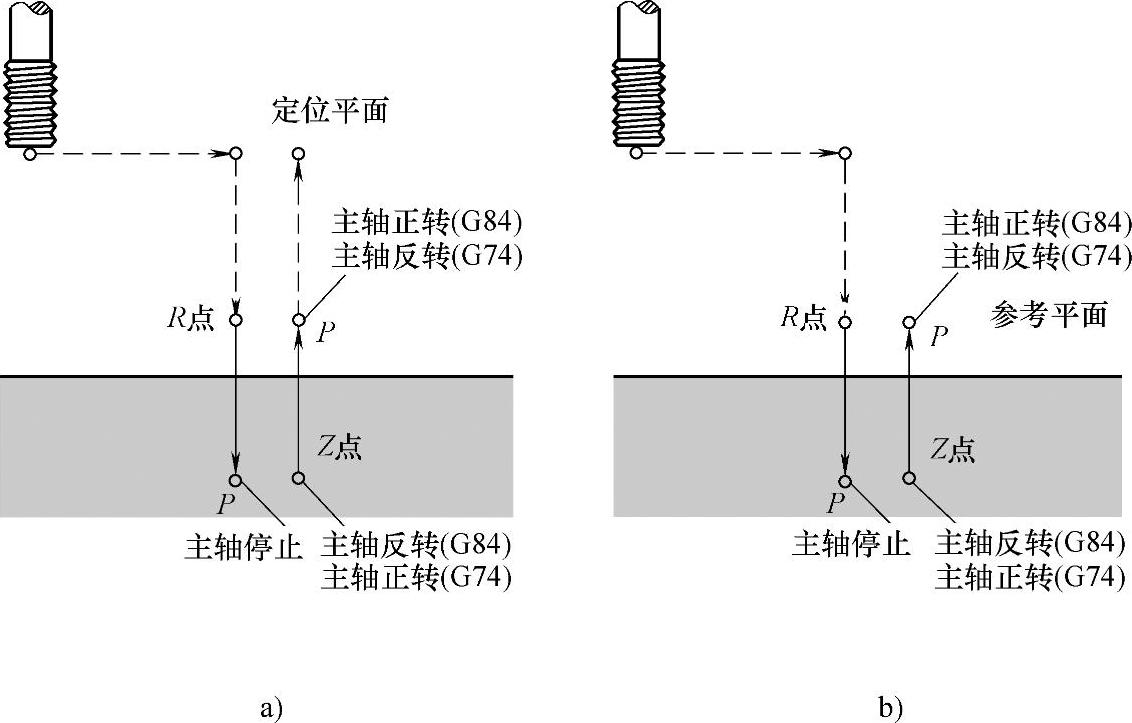

图4.3-2 G74/G84刚性攻螺纹循环动作

a）G98 b）G99

刚性攻螺纹回退时的Z轴进给速度可和攻螺纹进给时不同，它通过CNC参数PRM5200.4（DOV）、PRM 5201.3（OVU）和PRM 5211的设定改变。

PRM 5200.4（DOV）：设定1，刚性攻螺纹回退时的进给速度调整有效；设定0，回退时的进给速度调整无效。

PRM 5201.3（OVU）：刚性攻螺纹回退时进给速度倍率单位，设定0为1%；设定1为10%。

PRM 5211：刚性攻螺纹回退时的进给倍率值，设定范围为1～200。

2.深孔刚性攻螺纹

刚性攻螺纹加工的进给速度通常较快，深孔加工时存在排屑问题，因此需要利用FS_-0iMD的深孔刚性攻螺纹循环、通过分级进给解决。

左旋螺纹深孔刚性攻螺纹的编程指令格式如下：

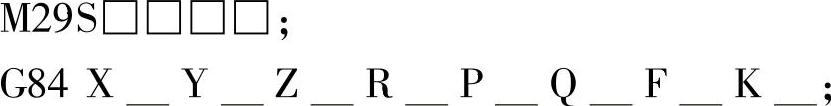

右旋螺纹深孔刚性攻螺纹的编程指令格式如下：

M29S□□□□指令定义刚性攻螺纹方式与主轴转速。

深孔刚性攻螺纹可通过CNC参数PRM 5200.5（PCP）的设定选择如下两种方式。刚性攻螺纹的回退倍率设定参数PRM 5200.4、PRM 5201.3、PRM 5211对于深孔刚性攻螺纹同样有效。

PRM 5200.5（PCP）=0：高速深孔刚性攻螺纹，分级进给完成后只回退CNC参数设定的距离d，其动作如图4.3-3所示。

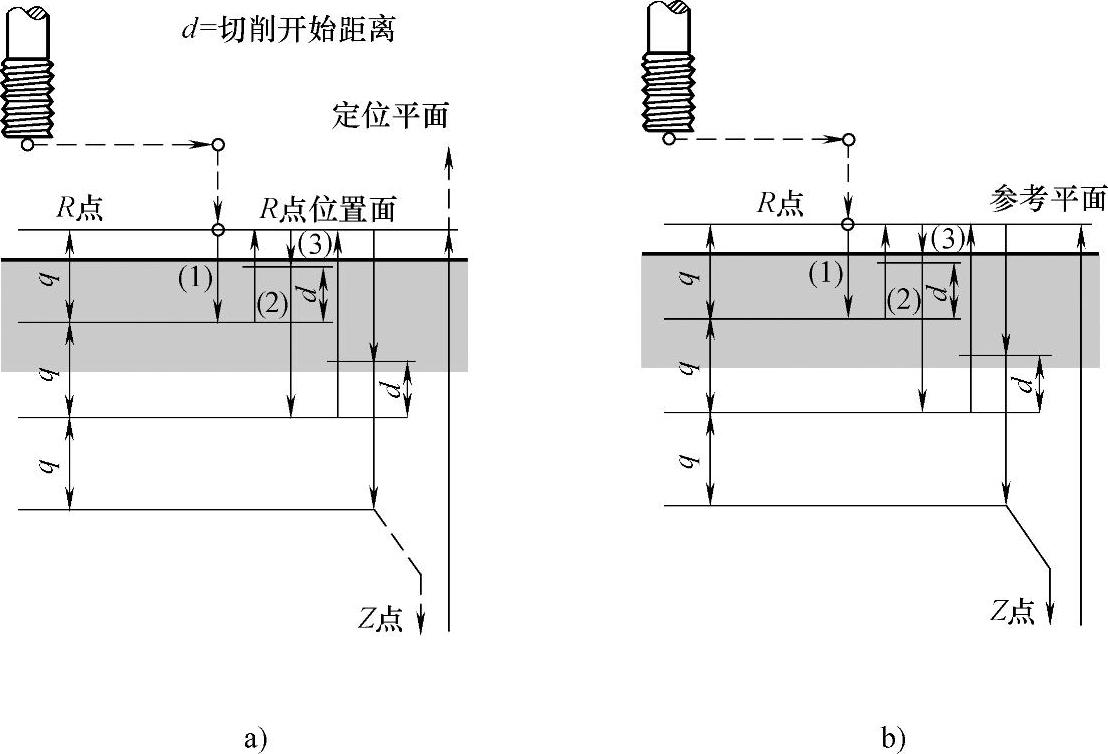

图4.3-3 G74/G84高速刚性攻螺纹循环动作

a）G98 b）G99

PRM 5200.5（PCP）=1：普通深孔刚性攻螺纹，分级进给完成后回退到参考平面，动作循环如图4.3-4所示。

图4.3-4 G74/G84普通深孔刚性攻螺纹循环动作

a）G98 b）G99
