刀具偏置加入与生效方式选择

【摘要】:PRM 5002.4:刀具偏置的加入方式选择,当PRM5002.4=0时,刀具偏置将加入到工件坐标系的原点偏置;当PRM5002.4=1时,刀具偏置将加入到实际需要移动的距离中。PRM 5002.6:刀具偏置的生效方式选择,当PRM5002.6=0时,刀具偏置在执行指令T时生效;当PRM5002.6=1时,刀具偏置在坐标轴运动时生效。

为了方便编程并增加程序通用性,数控机床编程时,一般都不考虑实际刀具的几何形状。因此,它必须使用刀具补偿功能,使机床能根据刀具尺寸,自动调整坐标轴的移动量,确保实际加工轮廓和编程轨迹一致。

数控车床上,需要对刀尖的XZ方向位置和刀尖半径进行补偿,前者称刀具偏置(Tool Offset);后者称刀尖半径补偿(Tool Nose Radius Compensation)。

1.刀具偏置说明

在FS-0iTD中,刀具偏置包括几何偏置(Geometry Offset)和磨损偏置(Wear Offset)两部分。刀具的几何偏置设定在图3.5-1所示的CNC刀具偏置/形状表中,每一刀具对应一个几何偏置号G∗∗∗;刀具磨损设定在图3.5-2所示的CNC刀具偏置/磨损表中,每一刀具对应一个磨损偏置号W∗∗∗。几何偏置是刀具的理论形状;刀具磨损是对理论形状的修整,刀具的实际偏置是两者之和。

一般而言,刀具的几何偏置是刀具“假想刀尖”的位置偏置值,所谓假想刀尖是图3.5-3所示的、刀尖圆在XZ方向的切线相交点,该点的位置可通过对外圆、端面的实际车削,予以确定。因此,几何偏置、磨损偏置上的XZ偏置值,都是假想刀尖相对于编程基准点的位置偏移,它不需要考虑刀尖半径。表中的参数TIP用于假想刀尖方向的定义,设定值的含义如图3.5-4所示。

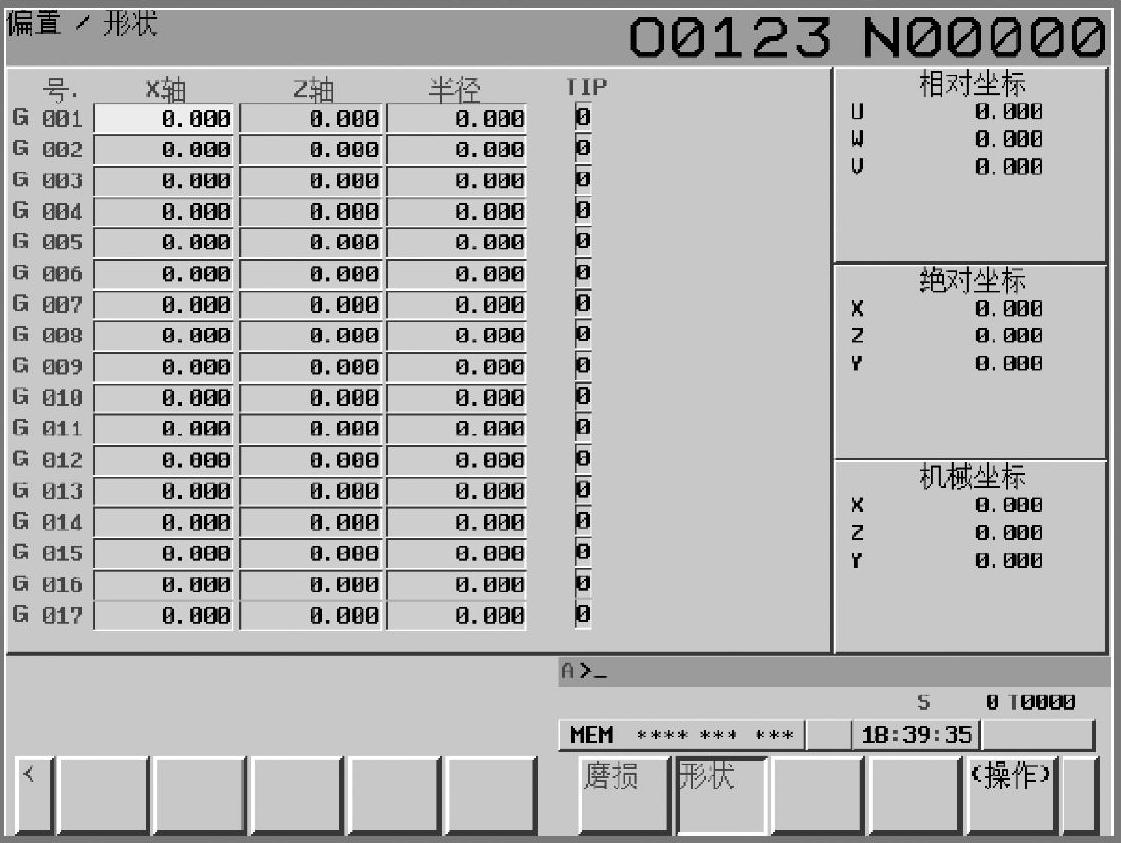

图3.5-1 车刀的几何偏置

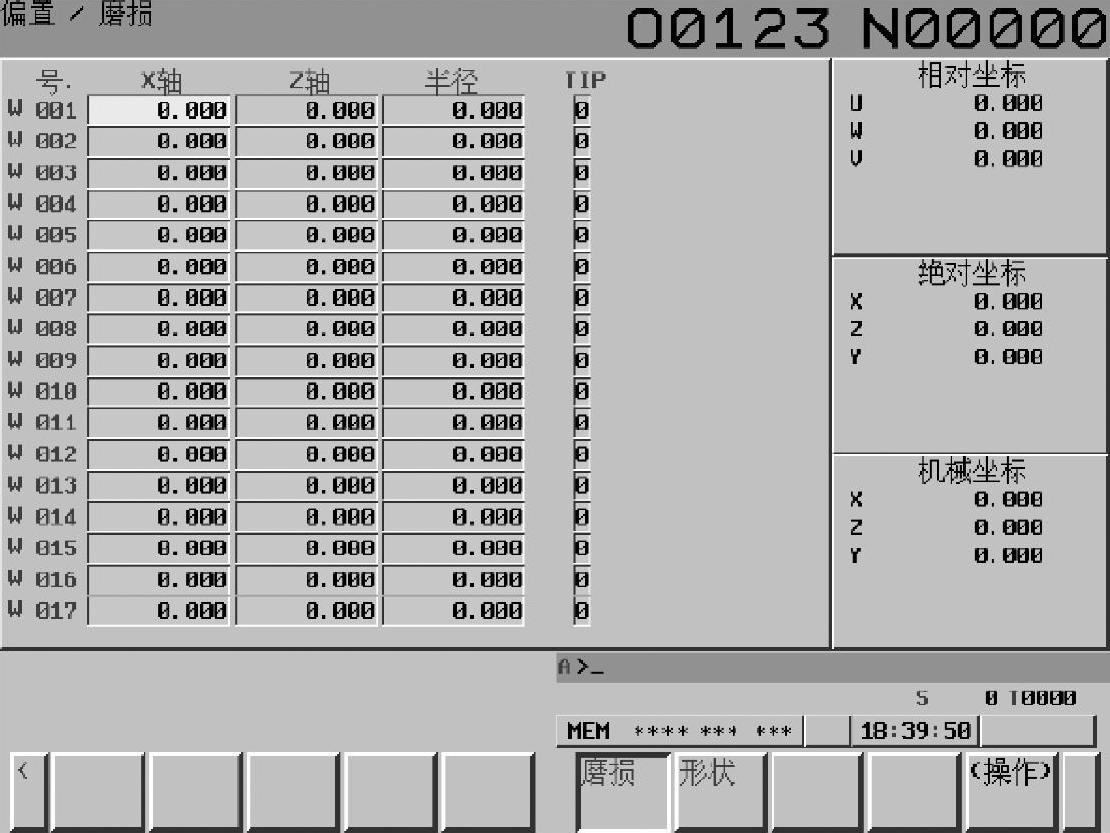

图3.5-2 车刀的磨损偏置

2.刀具偏置的输入

刀具几何偏置和磨损偏置可通过CNC的LCD/MDI面板手动输入(参见第8章8.3节),或是利用FS-0iD的G10指令输入。利用G10指令输入偏置值的编程格式如下:


指令中的各参数的含义如下。

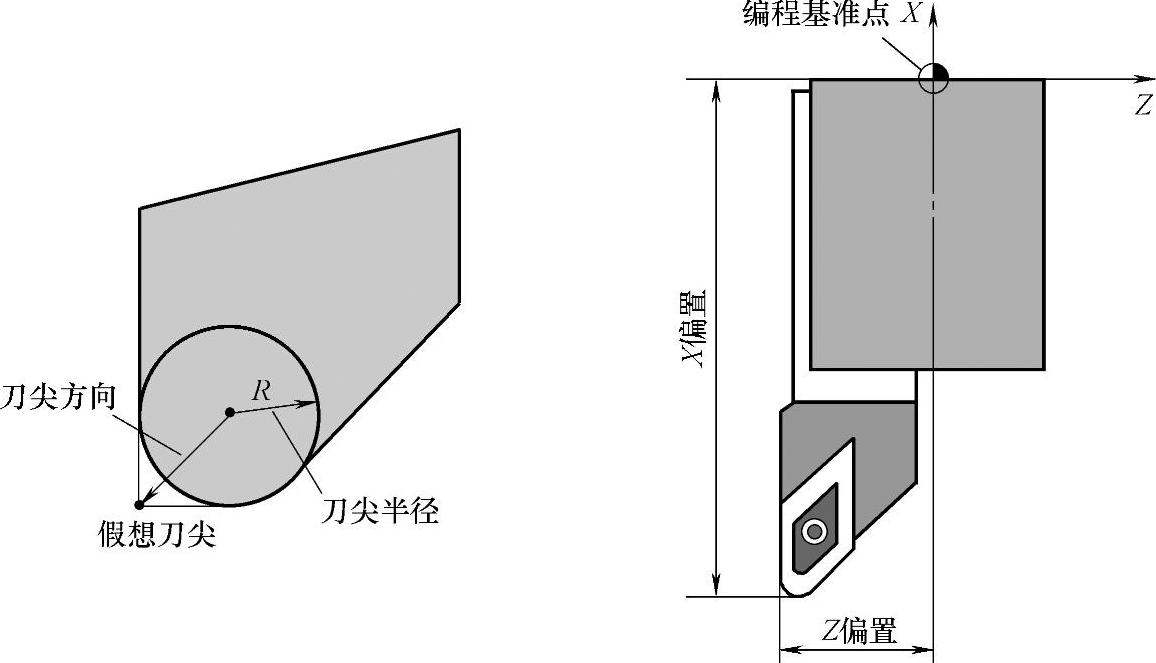

图3.5-3 假想刀尖

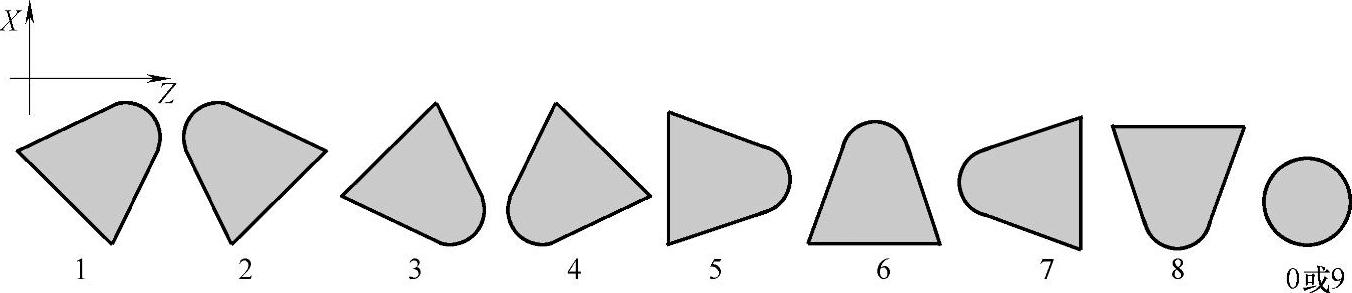

图3.5-4 假想刀尖方向

P:偏置号指定,P=1~99时,为刀具磨损偏置号,对应图3.5-2中的W001~W099;P=1001~1099时,为刀具几何偏置号,对应图3.5-1中的G001~G099。

X/Z:X/Z偏置值,根据P的定义,分别对应图3.5-1、图3.5-2中的几何偏置或磨损偏置。U/W:X/Z偏置值增量,它是对现有偏置值的修改。

R:刀尖半径,根据P的定义,分别对应图3.5-2中的半径磨损量或图3.5-1中的理论刀尖半径。

C:刀尖半径值增量,它是对现有刀尖半径值的修改。

Q:假想刀尖方向,允许输入值0~9(见后述)。

3.CNC参数

刀具偏置和补偿的选择、生效和撤销与CNC参数的设定密切相关,FS-0iTD与刀具偏置和补偿相关的主要CNC参数如下。

PRM 5002.0:指定T代码的位数,PRM 5002.0=0为4位T代码;PRM 5002.0=1为2位T代码。当选择4位T代码T□□××编程时,□□为刀具号、××为磨损偏置号;当选择2位T代码T□×编程时,□为刀具号、×为磨损偏置号。刀具几何偏置号的选择决定于PRM 5002.1的设定。

PRM 5002.1:几何偏置号的选择方式,PRM 5002.1=0,几何偏置号和磨损偏置号相同;PRM 5002.1=1,几何偏置号和刀具号相同。

PRM 5002.4:刀具偏置的加入方式选择,当PRM5002.4=0时,刀具偏置将加入到工件坐标系的原点偏置;当PRM5002.4=1时,刀具偏置将加入到实际需要移动的距离中。

PRM 5002.5:刀具偏置的撤销方式选择,当PRM5002.5=0时,刀具偏置不能通过指令T□□00或T0000撤销;当PRM5002.5=1时,指令T□□00或T0000撤销刀具偏置。

PRM 5002.6:刀具偏置的生效方式选择,当PRM5002.6=0时,刀具偏置在执行指令T时生效;当PRM5002.6=1时,刀具偏置在坐标轴运动时生效。
