自动倒角功能及使用限制
【摘要】：自动倒角同样是用于简化编程的功能，FS-0iTD的自动倒角包括直线倒角和圆弧倒角，其功能较为简单，使用受以下几方面限制。对于无C轴控制的数控车床，如设定CNC参数PRM 3405.4=1，地址I可由C代替。图3.4-2 圆弧倒角3.编程实例对于图3.4-3所示的工件加工，在半径编程方式下，利用倒角功能编程的程序如下：图3.4-3 倒角编程例
自动倒角同样是用于简化编程的功能，FS-0iTD的自动倒角包括直线倒角和圆弧倒角，其功能较为简单，使用受以下几方面限制。
1）倒角只能在直线插补（G01）段间进行，直线和圆弧的连接段不能进行倒角。
2）只能对90°连接线进行倒角，不能用于斜线连接段的倒角。
3）不能用于螺纹加工程序段。
1.直线倒角
直线倒角用于XZ平面上的90°轮廓倒角，其指令格式如下：
1）Z→X轴过渡：

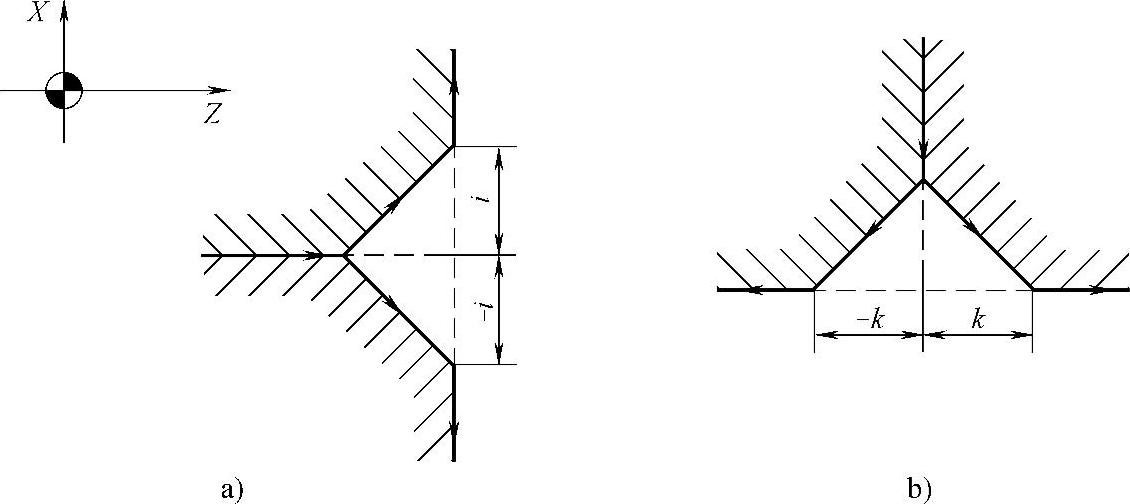

图3.4-1 直线倒角
指令中的I为图3.4-1中的倒角尺寸，如下一程序段为X轴正向运动，I（C）为正，反之为负。对于无C轴控制的数控车床，如设定CNC参数PRM 3405.4=1，地址I可由C代替。
2）X→Z轴过渡：
指令中的K为倒角尺寸，其定义方法与I相同，如果下一程序段为Z正向运动，K（C）为正，反之为负。对于无C轴控制的数控车床，如设定CNC参数PRM 3405.5=1，地址K同样可由C代替。(https://www.chuimin.cn)
2.圆弧倒角

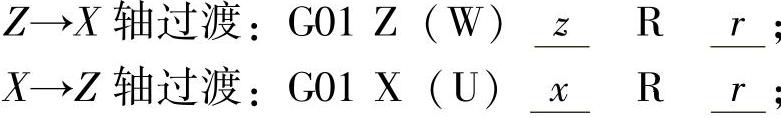

圆弧倒角同样只能用于XZ平面上的90°轮廓，其使用条件与直线倒角相同，指令的编程格式如下：

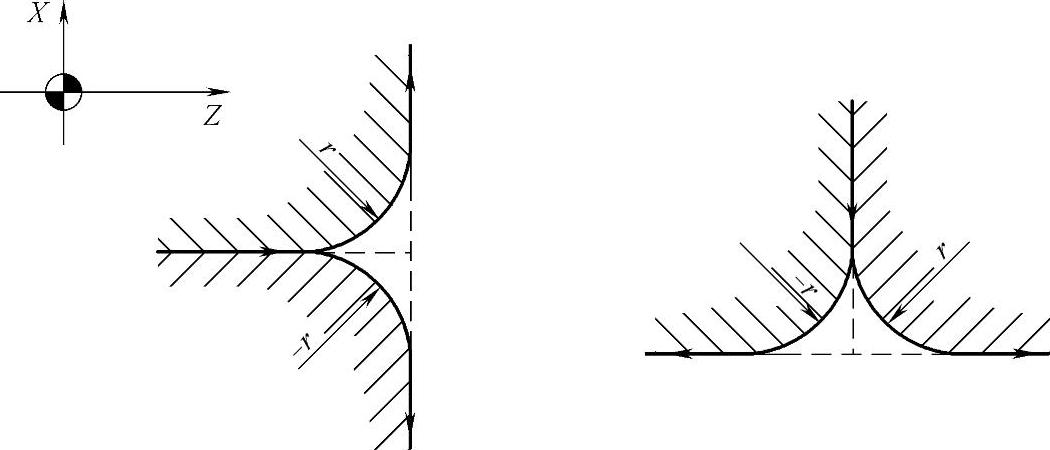

指令中的R为圆角半径，其定义方法如图3.4-2所示。如果下一程序段为X或Z的正向运动，R为正值；反之为负。
图3.4-2 圆弧倒角
3.编程实例

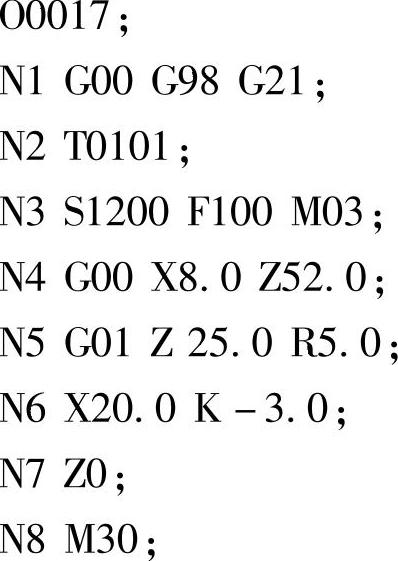

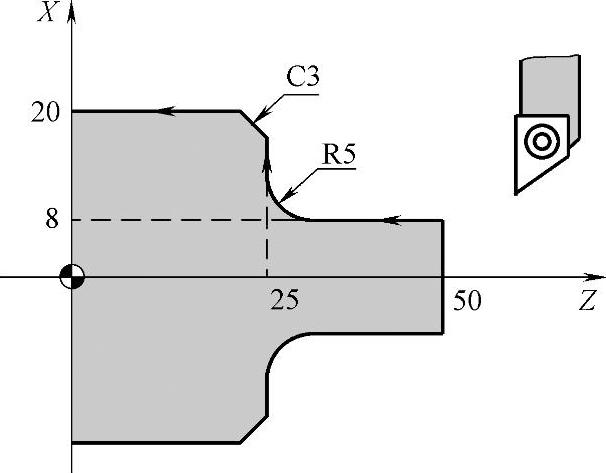

【例3-11】对于图3.4-3所示的工件加工，在半径编程方式下，利用倒角功能编程的程序如下：
图3.4-3 倒角编程例
