1.攻螺纹循环

G84/G87指令可用于普通攻螺纹和刚性攻螺纹，G84用于端面加工、G88用于侧面加工，两者除定位平面与进给轴不同外，其他动作无区别。指令在不同场合的编程方法如下。

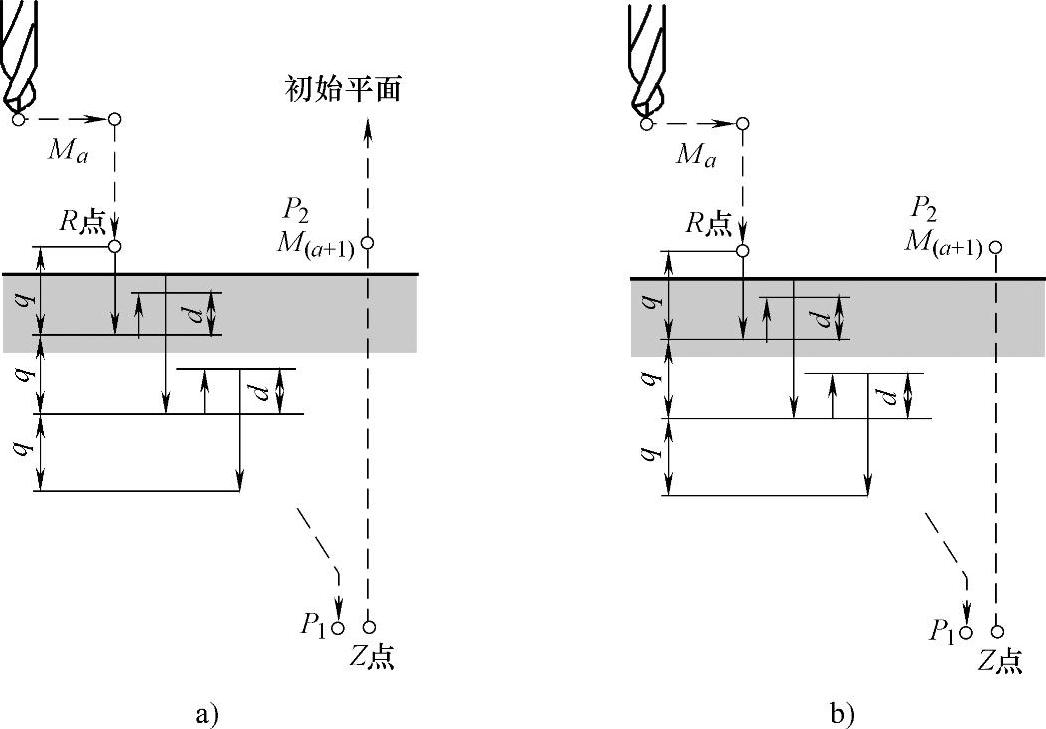

图3.3-5 高速深孔加工

a）返回定位平面 b）返回参考平面

（1）普通攻螺纹加工

普通攻螺纹加工的G84/G87指令编程格式如下：

指令中各代码的作用与钻孔循环同。

执行攻螺纹循环时，CNC可自动在定位平面定位时输出主轴正转信号M03，进给到孔底平面时，自动输出主轴反转信号M04；当进给轴返回到参考平面R后，主轴恢复正转。攻螺纹循环执行期间，操作面板上的进给倍率调节、进给保持按键一般无效。

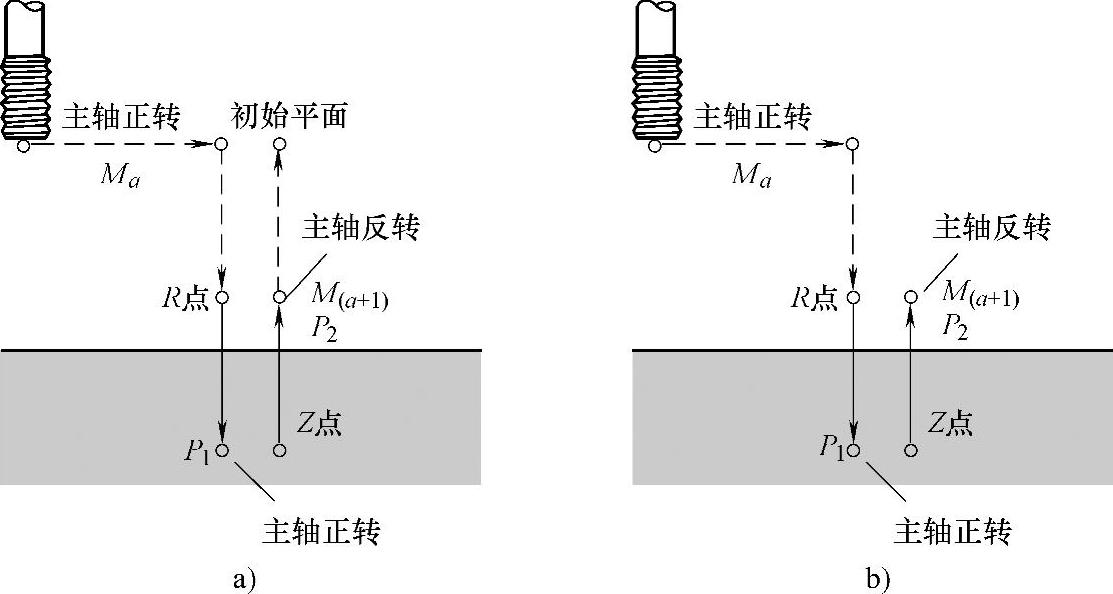

普通攻螺纹加工的循环动作如图3.3-6所示。

图3.3-6 普通攻螺纹

a）返回定位平面 b）返回参考平面

（2）刚性攻螺纹

刚性攻螺纹与普通攻螺纹在控制上的区别在于：普通攻螺纹需要通过CNC的M03、M04代码实现主轴的正反转，主轴和进给轴的动作可能存在短时间不同步，故需要用柔性攻螺纹夹头补偿失步；采用刚性攻螺纹后，CNC将通过改变主轴转速给定的极性控制主轴正反转，因此，即使在加减速时，仍然能保证主轴与进给轴之间的同步。刚性攻螺纹的指令格式、循环动作与普通攻螺纹完全相同，但执行刚性攻螺纹前，必须通过指令M29S□□□□定义刚性攻螺纹方式。

2.镗孔循环

指令G85/G89可用于镗孔、铰孔加工，G85用于端面加工、G89用于侧面加工，两者除定位平面与进给轴不同外，其他动作无区别。指令的编程方法如下。

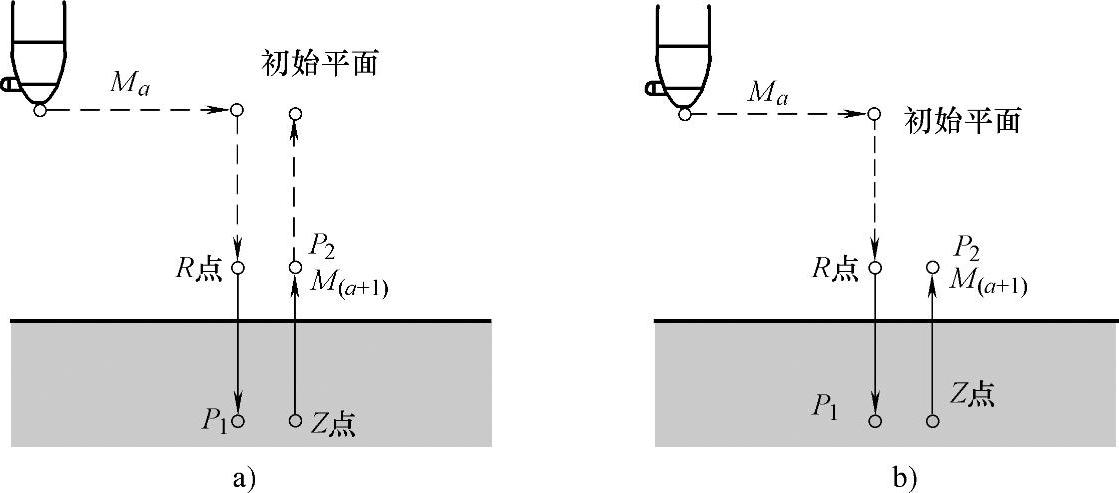

指令中各参数的作用与钻孔循环同，循环动作如图3.3-7所示。

图3.3-7 镗孔加工

a）返回定位平面 b）返回参考平面

镗孔循环与钻孔循环的区别在于：镗孔循环加工到底部后，进给轴以切削进给方式（G01）返回，而在钻孔加工时，返回为快速，其余完全相同。
