接线端子排介绍及常见类型详解

2023-06-25 理论教育版权反馈

【摘要】：接线端子排是机电系统内分部件和控制用永久接线的首选接线配件。接线端子排具有多种设计类型、结构和接线端数目。图6-33所示为一个典型的接线端子排。图6-33接线端子排标准的接线端子排上的导体是裸露的，这在某些情况下可能出现电击的危险。这些接线端子排通常被浇铸在一个绝缘块中，绝缘块上带有导线插座和卡紧螺钉。为了实现快速接线，可以使用插入式接线端子排。

接线端子排是机电系统内分部件和控制用永久接线的首选接线配件。接线端子排具有多种设计类型、结构和接线端数目。

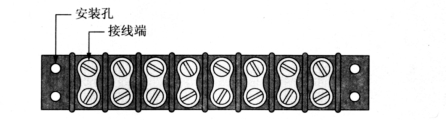

图6-33所示为一个典型的接线端子排。它的基体是黑色酚醛塑料，接线端为8个平板铜螺钉。部件导线连接在一边，而接口导线连接在另一边。这样的接线端子排提供了一种方便的手段，以满足各种电气控制和接口的终端接线需要。

pagenumber_ebook=215,pagenumber_book=210

图6-33　接线端子排

标准的接线端子排上的导体是裸露的，这在某些情况下可能出现电击的危险。为了防止这种危险，可以在端子排的上面安装一个塑料板，如图6-34所示。此时，固定端子排的是两个加长柱头螺栓，柱头螺栓上装有定位套，然后用两个手动螺母固定保护板。保护板还可以按照图6-34所示印上标志，用以标记设备功能。

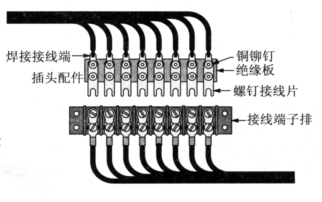

将一排螺钉接线片固定在一个绝缘板上，就可以把接线端子排作为多针接头使用了，如图6-35所示。将接线端子排上的螺钉松开，然后将插头配件插进端子排，之后拧紧接线端子排上的螺钉，一个高质量的连接就完成了。

pagenumber_ebook=215,pagenumber_book=210

图6-34　接线端子排绝缘面板

pagenumber_ebook=215,pagenumber_book=210

图6-35　作为接头的接线端子排

从很多商业渠道都可以购买到完全绝缘的接线端子排。这些接线端子排通常被浇铸在一个绝缘块中，绝缘块上带有导线插座和卡紧螺钉。剥掉导线绝缘层，将其伸入插孔，抒紧螺钉后，一个局质量的连接就完成了。图6-36所示为一个典型的绝缘接线端子排。

为了实现快速接线，可以使用插入式接线端子排。使用这种端子排时，只需把导线绝缘层剥掉，然后插入插孔即可。松开导线时，用一个小螺丝刀插入插座释放孔，导线就可以成功拆下了。图6-37所示为一个典型的插入式接线端子排。

pagenumber_ebook=216,pagenumber_book=211

图6-36　绝缘接线端子排

pagenumber_ebook=216,pagenumber_book=211

图6-37　插入式接线端子排

使用多种不同的元件都可以方便地制作接线端子排。图6-38示出了几种自制端子排。自制端子排的好处是可以针对手头的设备而进行特殊设计。

pagenumber_ebook=216,pagenumber_book=211

图6-38　自制的接线端子排

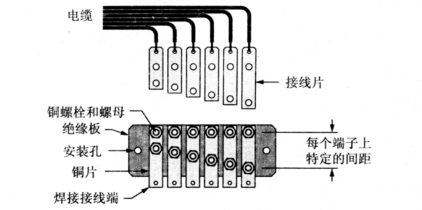

如图6-39所示，制作一个按键式接线端子排是保证导线不会接错的一个好方法。端子排的每一极上有两个接线柱，接线柱之间的间距尺寸各不相同。接线片上的孔距与接线柱间距相对应。这样，接线片就不会连接在错误的接线端上了。

pagenumber_ebook=216,pagenumber_book=211

图6-39　自制的按键式接线端子排
