数据接口中的DB系列接头：设计独特、应用广泛
【摘要】：在我们的数字化生活中，数据接头无所不在，其中最明显的是它们在计算机和电话系统中的应用。DB系列接头是数字世界中最常见的接头之一。DB之后有一个数字，它代表这个接头的针头数目。DB系列接头在接头的每一端都有一组锁紧螺钉。图6-17所示为大多数DB接头的端面视图和针脚分布。这些接头可应用于低电平信号处理、试验设备和工具中。生产者为了保证设计的独特性，经常用一个DIN接头代替标准插头。
在我们的数字化生活中，数据接头无所不在，其中最明显的是它们在计算机和电话系统中的应用。在所有依赖数据控制的设备中也能够见到它们。
DB（D类型微型）系列接头是数字世界中最常见的接头之一。DB之后有一个数字，它代表这个接头的针头数目。DB9有9针，DB25有25针。HD15是一个特殊的类型，它通常用于连接计算机VGA显示器。DB系列接头在接头的每一端都有一组锁紧螺钉。插头有一组螺钉，插座有一组配合的螺母。插头和插座有阳极和阴极两种类型。这些接头用在低电平信号处理、试验设备和工具中。图6-17所示为大多数DB接头的端面视图和针脚分布。

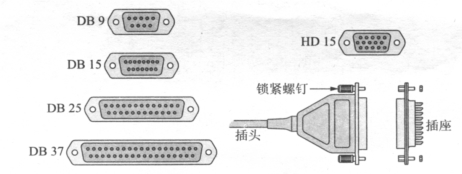

图6-17 DB接头
Centronics36接头通常作为打印机并行接头使用。其阳极接头的两端有两个卡槽，与阴极接头上的一对锁紧卡头相对应。插头插好后，卡头就可以锁扣在卡槽内了。这些接头可应用于低电平信号处理、试验设备和工具中。图6-18所示为一个Centronics36接头。
通用串行总线接头（USB）在个人计算机中非常流行。这种端口有两种不同的接头。图6-19所示为A类和B类USB接头，以及一个输出针脚表。

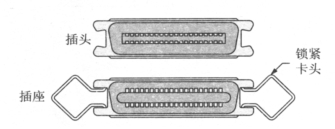

图6-18 Centronics36接头
图6-19 通用串行总线接头（USB）
DIN接头是鼠标和键盘上最常见的插头。但是，它们在所有控制设备中都可以使用，包括音频设备、试验设备和工具。生产者为了保证设计的独特性，经常用一个DIN接头代替标准插头。图6-20所示为标准和微型DIN接头的实例。
配准插座（RJ）接头通常用于电话上。RJ-10-2用于把话筒连接到电话机，RJ-11/14和RJ-12用于把电话机连接在墙上的电话线插座中。RJ-48通常用于以太网连接。这些接头的电流承载能力很低，仅用于低电平信号。图6-21所示为标准RJ接头及其针脚配置。

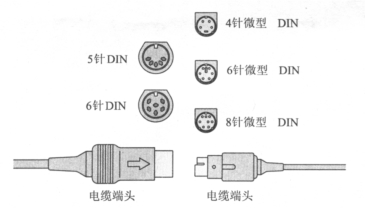

图6-20 DIN接头

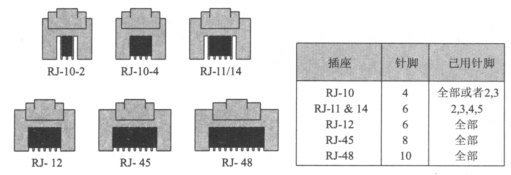

图6-21 RJ接头系列
