可靠的接线柱：基本连接方式及示意图
【摘要】：接线柱是最基本的接头。自人类利用电能以来，接线柱一直存在于我们的日常生活中。接线柱可能不是位居第一的导体连接方法，但其性能最为可靠。图6-1所示为一种基本的接线柱装置。图6-4所示为一种典型的螺栓锁紧接线柱。其中螺母是绝缘的，并且接线柱的顶部带有一个标准香蕉插座。永久性连接可以用一个导线接线片或者焊接接线柱制成。这种装置价位非常低廉，是首选的接线柱连接方式。
接线柱是最基本的接头。自人类利用电能以来，接线柱一直存在于我们的日常生活中。接线柱可能不是位居第一的导体连接方法，但其性能最为可靠。任何其他类型的电路连接都不能够像老式螺栓螺母那样形成可拆卸的连接。

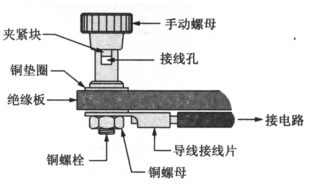

图6-1所示为一种基本的接线柱装置。铜螺栓-过两个平垫圈和一个螺母把绝缘板和导线接线片紧固在一起。螺栓顶部有一个手动螺母。连接导线时，只需要先把导线缠绕在螺杆上，然后拧紧手动螺母即可。为了实现更为稳固持久的连接，可以用六角螺母来代替手动螺母，然后用扳手拧紧即可。

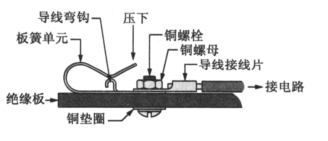

板簧接线柱如图6-2所示，是一种非常古老的接线柱类型。这种接线柱的工作原理是，将开口板簧耳片压下直到导线弯钩穿过耳片，将导线置于弯钩下方，然后释放耳片。弹簧将把导线压靠在弯钩上，此时一个可靠的电路连接便形成了。
图6-1 铜螺栓接线柱
图6-2 板簧接线柱
螺旋弹簧接线柱把板簧接线装置向前推进了一步。首先压下塑料按钮，按钮进而压缩螺旋弹簧直至通孔下方。将导线插入并穿过位于按钮环上的插槽中，再穿过接线孔，当按钮释放时，弹簧将迫使导线与孔的内表面接触。这样，一个性能良好的电路连接便制作完毕。图6-3示出了螺栓锁紧接线柱的设计目的就是兼顾弹簧接线柱的方便性和螺栓/螺母连接的紧固性。图6-4所示为一种典型的螺栓锁紧接线柱。手动螺母被旋开后，会提起夹紧块，打开导线连接。使用时，先将导线插入连接孔，然后旋紧螺母即可。
图6-3 螺旋弹簧接线柱
图6-4 螺栓锁紧接线柱
图6-5 带有香蕉插座的组合接线柱

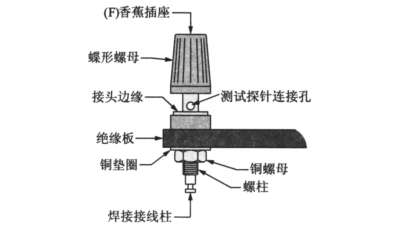

图6-5所示的组合接线柱，综合了所有接线柱的优点。这种接线柱有一个既能绕线又能穿线的螺栓锁紧手动螺母。其中螺母是绝缘的，并且接线柱的顶部带有一个标准香蕉插座。一般情况下，这种装置都备有一组绝缘垫圈，所以可以把它们安装在金属板上。永久性连接可以用一个导线接线片或者焊接接线柱制成。这种装置价位非常低廉，是首选的接线柱连接方式。
