使用光电耦合器驱动传动装置
【摘要】：表5-6示出了光电耦合器的外观和内部结构。通过这些光电耦合器，可以使直流系统的TTL IC和微型计算机端与交流系统的负荷隔离（绝缘），同时，可以传递微型计算机CPU和终端发出的信号。图5-59由光电耦合器驱动操作机构图5-60是使用了晶体管驱动器与TTL IC系统间接口的一个例子。图5-61运用光敏晶闸管耦合器进行信号传输
表5-6示出了光电耦合器的外观和内部结构。如表所示，光电耦合器包括光敏晶体管耦合器和光敏晶闸管耦合器。除了表5-6中的光电耦合器以外，还有其他各种光电耦合器。通过这些光电耦合器，可以使直流系统的TTL IC和微型计算机端与交流系统的负荷（小型电动机、继电器等）隔离（绝缘），同时，可以传递微型计算机CPU和终端发出的信号。它可以广泛用在电力用的绝缘传输线的一次端和二次端之间的信号传输等，如图5-58所示。
表5-6 光电耦合器的外超媒体内部结构

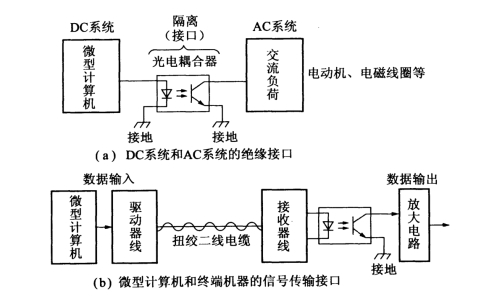

图5-58 光电耦合器应用举例
下面，来看一下光电耦合器的优点：
（1）可以消除信号输入输出端阻抗（电阻成分）的不匹配。
（2）信号输入、输出端的绝缘能力将大幅度提高。绝缘耐压（1min）为AC2500V。
（3）易于消除感应电动势，阻隔噪声。
（4）通过缩小IC基板的占有面积，可提高实装密度。
图5-59表示了把微型计算机端和操作机构驱动电路端隔离的状态。这是由微型计算机输出的数字信号驱动电磁式继电器的电路。
图5-59 由光电耦合器驱动操作机构

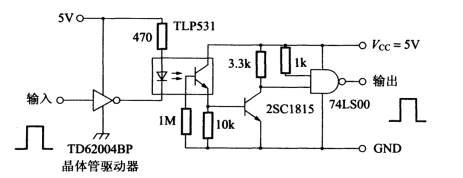

图5-60是使用了晶体管驱动器与TTL IC系统间接口的一个例子。
图5-60 光电耦合器的应用实例（用于晶体管驱动器的接口）
另外，图5-61是运用光敏晶闸管耦合器（东芝生产TLP546G）传送信号的电路。特别是这个TLP546G元件可以通过微型计算机和各种IC形成的控制电路直接驱动在AC100V线上工作的小型电动机、加热器、电磁线圈、继电器、指示灯等。
图5-61 运用光敏晶闸管耦合器进行信号传输
