达林顿连接：正确传达微信信号的驱动电路
【摘要】：此时，有一种方法叫作达林顿连接，它是一种能够把微型计算机等产生的信号正确地传达给像电磁线圈、气缸电磁阀门等的驱动电路。图5-56达林顿连接是操作机构驱动电路的结构图5-57是汽车所使用的达林顿晶体管的例子。另外，达林顿连接的电流放大率可以通过下式得到：hFE=hFE1·hFE2其中，hFE1是Tr1的电流放大系数；hFE2是Tr2的电流放大系数。
从微型计算机和普通TTL IC发出的信号通常都是1.7mA左右的微弱信号。如果用该信号可以驱动发光二极管和IC小型继电器，那么直接驱动缓冲器IC就足够了。但是，如果信号微弱些，就很难驱动缓冲器IC了。此时，有一种方法叫作达林顿连接，它是一种能够把微型计算机等产生的信号正确地传达给像电磁线圈、气缸电磁阀门等的驱动电路。图5-56表示了用微型计算机所发出的信号驱动电磁式继电器的状态。该图的Tr1叫作驱动级，Tr2叫作输出级。其中Tr1不需要使用功率晶体管，Tr2需要使用功率晶体管。后来又出现了把上述的驱动级晶体管和输出级晶体管都放入单片内的晶体管，我们将这样的晶体管叫作达林顿晶体管。它通过TTL IC等微弱电流就能够拥有几安[培]的驱动能力。因此，达林顿晶体管在各个领域都被使用。

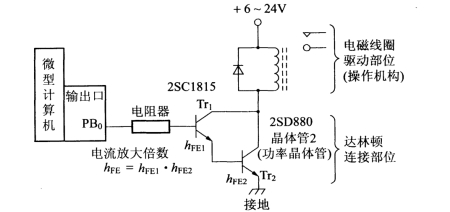

图5-56 达林顿连接是操作机构驱动电路的结构
图5-57是汽车所使用的达林顿晶体管的例子。因为汽车的电源是12～24V的低电压蓄电池，所以通过微弱输入信号就能够把达林顿晶体管用在汽车的各个部位。特别是汽车点火器用的晶体管必须能够耐得住几百伏的浪涌电压，因此有的晶体管与稳压二极管一起装在了达林顿晶体管上。另外，达林顿连接的电流放大率可以通过下式得到：(https://www.chuimin.cn)
hFE=hFE1·hFE2
其中，hFE1是Tr1的电流放大系数；hFE2是Tr2的电流放大系数。

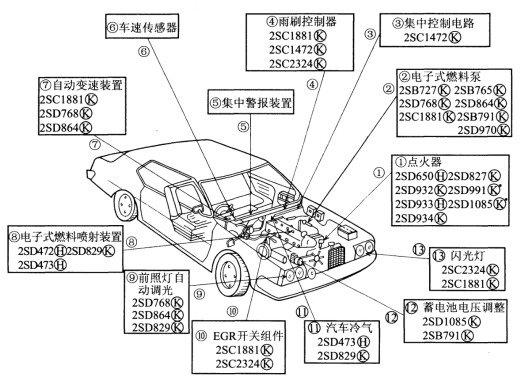

图5-57 汽车用的达林顿晶体管实例
