如何设计逻辑校验电路
【摘要】：而逻辑校验电路是用眼睛确认电流状态的最好电路。逻辑校验电路由反相器、发光二极管、电阻器和电源组成。图5-34显示了微型计算机的输出口与逻辑校验电路的连接状态。当BP0口产生逻辑值“0”时，输出口只流出1.7mA的反向电流。并且，当信号从微型计算机的输出口输出时，因为该信号为逻辑值“0”的低电平，发光二极管不会变亮，所以要用反相器将信号转换为高电平，尽量使其符合我们的实际感觉。
对我们来说，电是用眼睛看不到的，所以令人生惧。而逻辑校验电路是用眼睛确认电流状态的最好电路。逻辑校验电路由反相器（NAND元件，例如把74LS38作为NOT电路）、发光二极管（LED）、电阻器和电源组成。图5-34显示了微型计算机的输出口与逻辑校验电路的连接状态。微型计算机的输出口是输入输出用LSI8255的BP0口。当BP0口产生逻辑值“0”时，输出口只流出1.7mA的反向电流。因为该电流不能使发光二极管发光和熄灭，所以要使用放大信号用的反相器。并且，当信号从微型计算机的输出口输出时，因为该信号为逻辑值“0”的低电平，发光二极管不会变亮，所以要用反相器将信号转换为高电平，尽量使其符合我们的实际感觉。电阻器作用在于生成足以让发光二极管发光的电流（此处为10mA左右）。因此，只要微型计算机的输出口没有输出信号，LED就不会发光。这样，就可以用眼睛确认信号了。不过，有时候因为流入发光二极管的信号传输速度过快，LED不能充分应对，我们不能判断其是否会发光。此时，可以通过同步示波仪来确认。图5-35是连接上述微型计算机和逻辑校验电路的实际布线图。

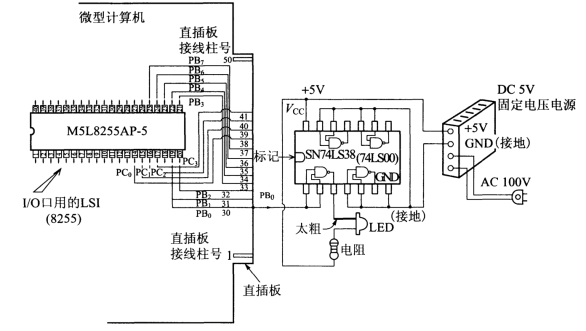

图5-34 逻辑校验电路的连接方法(https://www.chuimin.cn)
图5-35 连接微型计算机和逻辑校验电路的实际布线图
