将模拟信号转换为模拟信号的方法
【摘要】：连接微型计算机和机械设备的第4项技术是把模拟信号转换为其他形式的模拟信号，如图5-31所示。其中，惠斯通电桥电路是只运用了电阻器的代表性元件。这种电路在放大如热敏电阻器、应力传感器这些电阻式传感器的微弱信号时被使用。因此，当把惠斯通电桥电路制作成高精度的元件时，如果采用受温度变化影响较大的固体电阻器就可以放心了。当使用惠斯通电桥电路不能把信号放大时，经常会使用利用了运算放大器的放大电路。
连接微型计算机和机械设备的第4项技术是把模拟信号转换为其他形式的模拟信号，如图5-31所示。这种技术经常被用于放大微弱的传感器信号的场合。经常被用于放大模拟传感器信号的元件包括电阻器、运算放大器、晶体三极管等。其中，惠斯通电桥电路是只运用了电阻器的代表性元件。这种电路在放大如热敏电阻器、应力传感器这些电阻式传感器的微弱信号时被使用。因为这种电路只使用了电阻元件，所以不用为处理不同元件的问题而费神费力。但是，如果只是考虑电阻器也不行。电阻器不只根据其本身的精度和特性等包含不同的种类，而且在其结构上还会产生电感成分和电容成分等，必须事先掌握好这些内容。因此，当把惠斯通电桥电路制作成高精度的元件时，如果采用受温度变化影响较大的固体电阻器就可以放心了。当惠斯通电桥电路被用作高频电路的一部分时，使用电感成分和电容成分较少的金属膜电阻比较妥当。如图5-31所示，这是惠斯通电桥电路和利用了运算放大器的放大电路的例子。当使用惠斯通电桥电路不能把信号放大时，经常会使用利用了运算放大器的放大电路。如果把图5-31的传感器放大电路安装在微型计算机和机械设备之间，就会变为图5-32所示的那样，从放大电路发出的模拟信号应该会通过A/D转换器被读取到微型计算机中。
图5-31 把模拟信号转换为模拟信号
图5-32 把模拟信号通过A/D变换器传送到微型计算机
通过掌握以上的4项技术，就能够把电信号从微型计算机发送到机械设备或把电信号从机械设备发送到微型计算机中，如图5-33所示。

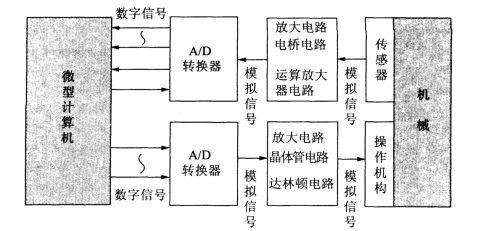

图5-33 4项接口技术汇总
