电动控制阀在转动缓慢场合中的应用及工作原理
【摘要】：电动控制阀用来控制阀门的开启或关闭，适合转动轴旋转比较慢的场合，并且只允许单周旋转。加热器里的定位挡板和空气调节系统里都用到了电动控制阀。因此，当转动轴旋转一周，它触发一个限位开关变成打开，这时转动轴停止顺时针方向的转动，然后对限位开关进行设置，使电动机再次通电后向逆时针方向转动。转动结束后，限位开关再一次停止轴的转动并将其转变为顺时针转动的状态。图4-7使用三通电动控制阀的水流混合转向系统

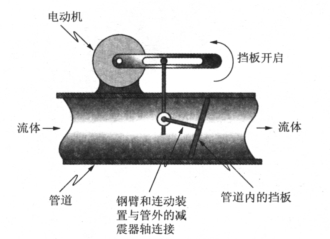

电动控制阀用来控制阀门的开启或关闭，适合转动轴旋转比较慢的场合，并且只允许单周旋转。转动一周的时间一般是10～20s，在这段时间内阀将从打开变成关闭或从关闭变成打开。加热器里的定位挡板和空气调节系统里都用到了电动控制阀。图4-6所示为一个电动定位挡板。
图4-6 电动定位挡板
由于电动机的转动轴只有在给电动机供电时才能旋转，而停止供电时转动轴会停留在当前位置。因此电动机可以带动挡板停在完全打开和完全关闭之间的任一位置上。限位开关限定了转动轴的最大旋度。因此，当转动轴旋转一周，它触发一个限位开关变成打开，这时转动轴停止顺时针方向的转动，然后对限位开关进行设置，使电动机再次通电后向逆时针方向转动。转动结束后，限位开关再一次停止轴的转动并将其转变为顺时针转动的状态。
最后再使用一个温度传感器来发出反馈信号，控制电动机的启动和停止。在加热系统中，挡板用来控制温度。温度过低时，温度传感器启动电动机，挡板张开直到达到设定温度为止；相反，如果温度升高，挡板闭合，直到温度下降到设定温度。
图4-7示出了一种使用三通电动控制阀的水流混合转向系统。图4-7（a）所示为系统流程，图4-7（b）描绘的是三通电动控制阀，而图4-7（c）是阀的剖面。在图4-7（a）中，左边三通电动阀进口流入的是冷水，两个出口的出水量与进水量成正比。底部的出水口流出的水经热交换器加热后与另一个出口流出的水相混合。另一个阀门用来改变热交换器周围部分水的方向。这两个阀转向的程度控制着热交换器出口温度和混合后的水温。
图4-7 使用三通电动控制阀的水流混合转向系统
