电磁阀是一种机电装置，用来控制气流或液体的流通
【摘要】：电磁阀是最简单的输出设备，广泛应用于工业控制系统中。当线圈产生激磁时，会产生一个磁场，磁场产生的磁力使阀的位置改变，电磁阀打开，此时允许流体通过阀体。另外两种常见的电磁阀是三通电磁阀和三位电磁阀。三通电磁阀除了进口和出口之外还有一个排气口。图4-1电磁阀电磁阀符号是一种电磁阀制造商已经认可的标准，用来描述线圈分别在激磁和无激磁状态时阀的状态。图4-2所示为一个三通二位电磁阀的符号，它由下面几部分组成。

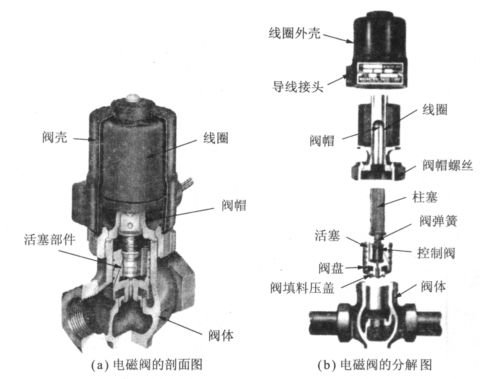

电磁阀是一种机电装置，用来控制气流或液体的流通，包括水、惰性气体、轻油和制冷剂等。电磁阀是最简单的输出设备，广泛应用于工业控制系统中。图4-1描绘的是一个常闭的二位电磁阀在完全打开和完全闭合时的基本结构。
活塞周围缠绕的弹簧给控制阀施力，使它停在闭合的位置，此时进口到出口之间的阀体内没有流体通过，电磁阀处于无激磁状态。当线圈产生激磁时，会产生一个磁场，磁场产生的磁力使阀的位置改变，电磁阀打开，此时允许流体通过阀体。由于磁场产生的磁力与弹簧的弹力方向相反，因此此时磁力必须大于弹簧的弹力。这种阀常用于在液压缸内控制油流和在气压缸中控制气流。市场上还有常开的电磁阀，这种阀当线圈产生激磁时才关闭。
另外两种常见的电磁阀是三通电磁阀和三位电磁阀。三通电磁阀除了进口和出口之外还有一个排气口。当线圈在激磁状态时，流体在进口和出口之间流动，当线圈在无激磁状态时，流体转向排气口。排气口的作用是将缸体里的流体回收到流体的供应源或使废气通过静噪器。三位电磁阀里有两个线圈，当两个线圈都处于无激磁状态时为一种状态，一个线圈变为激磁状态时变成另一种状态，当两个线圈都处于激磁状态时为第三种状态。
图4-1 电磁阀
电磁阀符号是一种电磁阀制造商已经认可的标准，用来描述线圈分别在激磁和无激磁状态时阀的状态。图4-2所示为一个三通二位电磁阀的符号，它由下面几部分组成。
图4-2 三通二位电磁阀的符号
（1）两个里面带箭头的大方框。它们表示线圈状态不同时阀位置的改变。
（2）一个里面带一条斜杠的小方框。这个符号表示的是线圈，并且和大方框连接。左边大方框表示的是当线圈在激磁状态时阀的位置。
（3）反转的W。这个符号表示活塞，与大方框连接。右边大方框表示的是当线圈在无激磁状态时阀的位置。
（4）数字1、2、3。这些数字表示阀的三个端口。
（5）符号T。这个符号表示该端口已经关闭。
（6）箭头。表示流体进入和排出的方向。
图4-2中阀的符号描述了当线圈在无激磁状态时端口3关闭，流体在端口1和2之间流动，以及线圈在激磁状态时端口2关闭，流体在端口1和3之间流动的情况。
