广泛应用的SN74LS08N型号与门电路

2025-09-29 理论教育版权反馈

【摘要】：图2-37与门图2-37元件正面所示型号的意义。与标准型相比，目前，这种LS型TTL集成电路的应用最为广泛，其完整的型号为SN74LS08N。图2-39示出了电源的接线方法以及只用其中1个与门时的接线图。由于其余3个与门不使用，可将它们各自的输入端通过电阻分别接到电源上，输出引脚则不作任何连接。与门的图形符号如图2-37所示。除2输入与门外，还有3输入正逻辑与门、4输入正逻辑与门。

内部有4个与门的数字集成电路SN7408如图2-37所示。从外观上可以看出，与门元件像蜈蚣一样引出了很多引脚，利用这些引脚来实现数字信号的输入和输出，同时，电源Vcc（对于TTL 1C为+5V）的供给以及接地（GND）也都通过引脚来实现。从与门电路SN7408N[图2-37（a）]的正面看下去，其引脚序号及其功能如图2-37（b）所示。与门的图形符号如图2-37（c）所示。

pagenumber_ebook=66,pagenumber_book=61

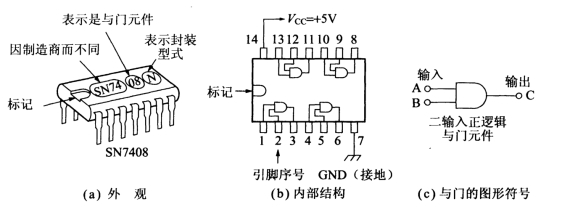

图2-37　与门（AND）

（1）图2-37（a）元件正面所示型号的意义。因制造厂商的不同，最前面的SN74的表示方法也不同，图中所示的是TI公司的产品；后面的数字08表示该集成电路是与门，只有这个数字各制造商是统一的；型号中的最后一个字母表示元件的封装类型，这里的字母N表示为塑料封装。SN7408属于标准型TTL集成电路。标准型就是指这种集成电路传输信号的快速性以及消耗的电能等都是标准的。图2-38示出了每个门电路的传输延迟时间（tpd）与其平均消耗电能（PT）的关系，即集成电路的信号传输速度与消耗电能之间的关系，可以看出标准型集成电路TTL（74）是直线关系。TTL（74S）为高速用集成电路，其消耗的电能较大，称为肖特基型TTL。TTL（74L）是速度较低，但消耗的电能较小，称为低耗电型TTL。TTL（74LS）称为低耗电肖特基型TTL，其速度与标准型相同，但在消耗能量上为低耗电型集成电路。在图2-38所示的各种TTL集成电路中，低耗电肖特基型TTL是最合理的。与标准型相比，目前，这种LS型TTL集成电路的应用最为广泛，其完整的型号为SN74LS08N。下面将要介绍的其他基本元件将均以标准型TTL来说明。

pagenumber_ebook=67,pagenumber_book=62

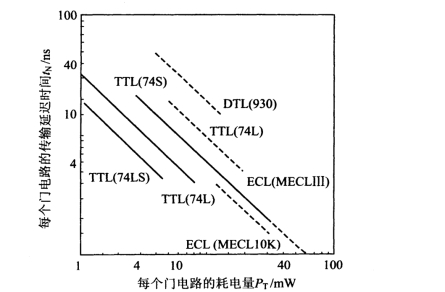

图2-38　有代表性的数字电路的速度与耗电量的关系

（2）图2-37（b）SN7408的内部结构。SN7408内部有4个（2输入正逻辑）与门，共有14个引脚，从1～14按逆时针方向顺序排列。其中14号为电源引脚，需要外接+5V的稳压电源。对于TTL数字集成电路来说，必须使用这样的稳压电源。对于CMOS集成电路，则能够适应+3～+15V的宽范围的电源电压（甚至可以使用电池），这是TTL与CMOS的最大不同点。7号引脚为接地端。对于基本元件而言，即使生产厂商不同，14号引脚为电源、7号引脚为接地这一点也是完全相同的。图2-39示出了电源的接线方法以及只用其中1个与门（即2输入、1输出）时的接线图。由于其余3个与门不使用，可将它们各自的输入端通过电阻分别接到电源上，输出引脚则不作任何连接。这样做的目的是为了防止噪声干扰，提高系统工作的可靠性。这种对未使用的输入引脚的处理方法是很重要的，请务必牢记。

pagenumber_ebook=67,pagenumber_book=62

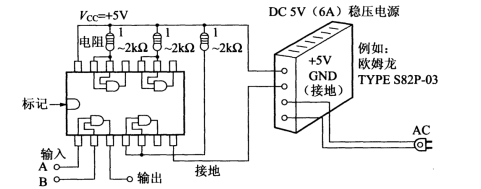

图2-39　与门电路的实际接线图（未使用的输入引脚的处理方法）(https://www.chuimin.cn)

（3）与门元件的功能。与门的图形符号如图2-37（c）所示。可以看出，这是一个2输入、正逻辑的与门元件。除2输入与门外，还有3输入正逻辑与门（SN7411）、4输入正逻辑与门（SN7421）。

pagenumber_ebook=68,pagenumber_book=63

图2-40　与门电路的功能

图2-40对“与”的意义进行了说明。可以看出，只有开关1和开关2同时闭合，电路中的电灯才能点亮；若其中1个开关分断（或1个开关都分断），电灯均不亮，这就是“与”的功与门电路的功能能。把这种“与”的功能用表格表示时，如表2-10所示。若设开关分断（OFF）为逻辑“0”，开关闭合（ON）为逻辑“1”，则表2-10可以表示成表2-11，这个表就是与门的真值表。这种真值表表示了数字电路的工作状态，认真掌握好真值表的逻辑关系，是使用数字电路的一个要点。

表2-10　与门电路中电灯的亮灭

pagenumber_ebook=68,pagenumber_book=63

表2-11与门的真值表

pagenumber_ebook=68,pagenumber_book=63
