普通三极管工作原理及种类介绍
【摘要】：三极管可分为NPN型和PNP型两种类型，如图2-23所示。图2-23NPN型与PNP型的区别对于NPN型三极管来说，发射极是产生载流子并形成电流的电极；基极则是把载流子从发射极拉出来，起加速作用。晶体三极管种类很多，根据用途可以有很多种分类方法。表2-6列出了常用三极管的外观与特点。表2-6常见三极管的外观与特点续表图2-24示出了利用万用表来测试三极管是PNP型还是NPN型的方法。
三极管是以硅（Si）或锗（Ge）为主要成分的小型固体半导体元件。三极管可分为NPN型和PNP型两种类型，如图2-23所示。两种类型的区别主要在于基极-发射极电流方向不同，NPN型三极管的基极-发射极电流从基极流向发射极，而PNP型则恰好相反，是从发射极流向基极。
图2-23 NPN型与PNP型的区别
对于NPN型三极管来说，发射极是产生载流子（空穴或电子）并形成电流的电极；基极则是把载流子从发射极拉出来，起加速作用。基极是施加输入信号的电极（端子）；集电极是把载流子聚集起来的电极，起耐电压阻抗的作用，是获得输出信号的电极。
晶体三极管种类很多，根据用途可以有很多种分类方法。常见的小型三极管主要用于高频电路；而大功率三极管则主要用于高电压、大电流的场合。表2-6列出了常用三极管的外观与特点。电子电路中常用的是环氧树脂封装型三极管。从外观上可以看出，该三极管有3个引脚，那么，如何判断哪一个引脚是哪一个极呢？在表2-6的“外观”一栏中给出了三极管引脚的判断方法。以环氧树脂封装型为例，把三极管的正面（平坦面或印有文字一面）面向读者，引脚的极性从左向右依次为E、C、B，即左端的引脚为发射极；中间的引脚为集电极；右端的引脚为基极。一般说来，上述三极管引脚的识别方法是通用的，但是，也有制造商采用了不同的引脚位置，因此，使用者要养成查阅产品说明的习惯。
表2-6 常见三极管的外观与特点(https://www.chuimin.cn)
续 表

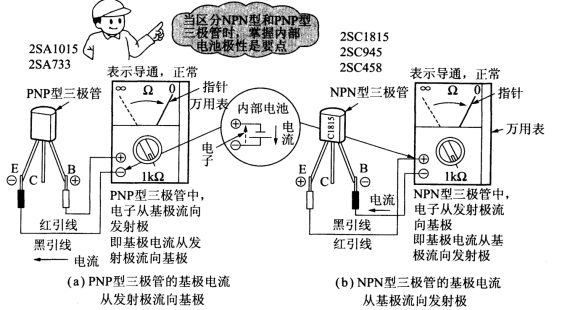

图2-24示出了利用万用表来测试三极管是PNP型还是NPN型的方法。首先，把万用表的选择开关旋到1kΩ挡。需要指出，红表笔所接的正端子是万用表内部电池的负极；而黑表笔所接的负端子则是万用表内部电池的正极。当测试两种不同类型的三极管时，与发射极和基极接触的表笔的颜色正好相反，由此就可以判断出，该三极管究竟是PNP型还是NPN型了。
图2-24 用万用表来测试三极管的方法
