(1)整流作用。交流电源的交流波形经过二极管之后,变成了谷底部分消失而只剩下正半波的半波波形,如图2-18所示。把电流方向正负变化的交流电变换成电流只在一个方向上流动的直流电称为整流,能完成整流作用的元件称为整流器。整流器所构成的电路称为整流电路,整流电路常用作电源电路。
(2)检波作用。二极管还具有检波功能。所谓检波就是把声音等信号从调制波中提取出来。为了便于声波等的传送,常把声波承载在一种频率很高的调制波上面,这种调制波称为载波。声波就是人耳能听到的声音信号,声波的闻域频率范围为200Hz~20kHz,载波频率通常在100kHz以上。要想把200Hz~20kHz的声音信号从广播电台传送到千家万户,不借助于载波的调制作用是不行的。把200Hz~20kHz的声波信号与载波信号加以合成的操作称为调制,如图2-19(a)所示;相反,把两种信号分离的操作称为解调,也称为检波,如图2-19(b)所示。
图2-18 整流作用

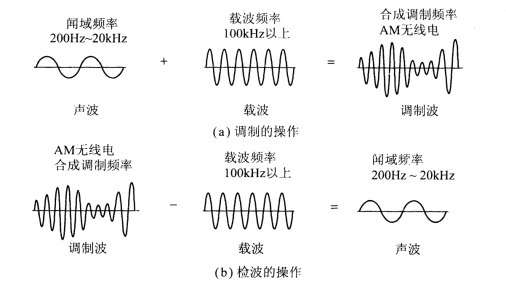

图2-19 调制与检波
(3)浪涌抑制。图2-20(a)所示为电磁继电器电路。当开关闭合时,在继电器的线圈中,将感应出图2-20(c)所示的幅值为几倍到十倍于额定电流的脉冲状(冲击)电流(也称为瞬态电流),这种现象称为浪涌。图2-20(a)中的二极管就可以起到使这种冲击电流不流经开关(电磁继电器的触点或电子开关)的作用,这种作用称为浪涌抑制,这种二极管也常称为续流二极管。在续流二极管的保护下,继电器的触点可以避免浪涌电流的冲击而正常工作。应该指出,当选择续流二极管时,其反向耐压应留有充分的余量。

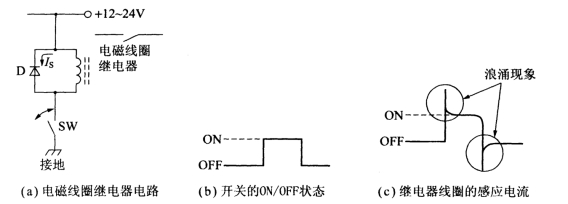

图2-20 基于二极管的浪涌抑制
