滑轮装置的机械性能及应用
【摘要】：图1-11简单的滑轮装置图1-12典型的滑轮组装置如果将滑轮以累加的形式组合，将会获得很多令人欣喜的机械性能。用提升力除以滑轮组之间竖直方向的绳索根数可以确定滑轮组需要的拉力。这个滑轮安装在一个插棒式铁芯上。图1-13螺线管位移倍增装置滑轮组最常见的应用是V形带传动，该传动形式常用于能量转换。图1-14三角带传动牵引传动机构是另外一种利用滑轮组工作的装置。图1-17缆索滑轮驱动系统图1-18护套缆索驱动系统
滑轮是轮的一种变体，它有一个圆形凹槽，这个凹槽可以容纳一根缠绕在滑轮外圈的绳索。如果我们给绳索一端施加1N的拉力，那么在绳索的另外一端将产生1N的提升力。图1-11所示为一个简单的滑轮装置。
图1-11 简单的滑轮装置

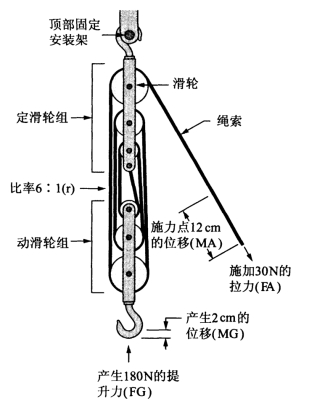

图1-12 典型的滑轮组装置
如果将滑轮以累加的形式组合，将会获得很多令人欣喜的机械性能。图1-12所示为一种典型的滑轮组装置，该装置可以产生较大的提升力。用提升力除以滑轮组之间竖直方向的绳索根数可以确定滑轮组需要的拉力。图1-12表示的是一种比率为6：1的滑轮组。滑轮组产生的提升力（FG）可以根据“施加拉力（FA）×比率”计算获得：
30N(FA)×6=180N(FG)
输出端的位移可以通过“施力点位移（MA）÷比率”计算获得：
12cm(AG)÷6=2cm(MG)

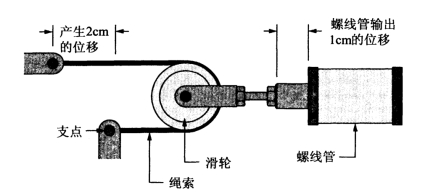

图1-13所示为将一个与螺线管相连的滑轮用作位移放大器的工作原理。这个滑轮安装在一个插棒式铁芯上。当螺线管动作时，位移可以增加一倍。
图1-13 螺线管位移倍增装置

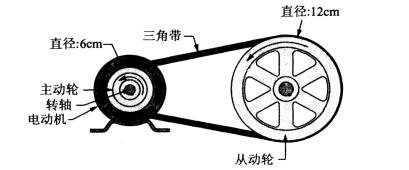

滑轮组最常见的应用是V形带传动，该传动形式常用于能量转换。图1-14所示是一种典型的三角带传动原理示意图。可以通过计算“从动轮直径÷主动轮直径”获得传动比。(https://www.chuimin.cn)
图1-14 三角带传动
牵引传动机构是另外一种利用滑轮组工作的装置。电梯的升降机构经常采用这种传动方式。图1-15所示的牵引传动机构就使用了一个简单的滑轮。负载悬挂在绳索的一端，配重悬挂在绳索的另外一端。利用电动机及其减速系统驱动滑轮，或者牵引绞盘来移动负载。
绞盘是另外一种形式的滑轮变体。绞盘在绞车设备中比较常用。如图1-16所示，绞盘是一种能够将绳索持续不断地卷在绞盘鼓面上的滑轮。在正常情况下，绞盘由正反转电动机及其减速系统驱动，并绕一个转轴旋转。当电动机正转时，绳索将放出；当电动机反转时，绳索将缩回。
图1-15 牵引传动机构
图1-16 绞盘装置
缆索滑轮驱动系统提供了一种轻便的传递能量的方法。图1-17所示为缆索滑轮驱动系统的基本组成。请注意，复位弹簧安装在螺线管缆索的另外一端，有助于随时保持缆索的张紧程度。图1-18所示为护套缆索驱动系统，在自行车上可以经常见到其应用。
图1-17 缆索滑轮驱动系统
图1-18 护套缆索驱动系统
