1.基频以下机械特性
当异步电动机在基频f1N以下运行时，可以采用恒压频比的控制方式进行调速，此时可以将式（5-6）所示的异步电动机特性方程改写为
当s很小时，忽略上式分母中含s的各项，则有
或
带负载时的转速降落Δn为
可见，当Us/ω1为恒值时，若转矩Te不变，则Δn基本不变。也就是说在恒压频比的条件下，把频率f1向下调节时，机械特性基本上平行下移，如图6-18所示。
图6-18 异步电动机变压变频调速机械特性
同时也可将式（5-11）对应的临界转矩改写为
可见临界转矩Tem是随着ω1的降低而减小的，当频率很低时，Tem很小，电动机带负载能力弱，采用低频定子压降补偿，适当提高电压Us，可以增强带负载能力，如图6-18中虚线所示。由于带定子压降补偿的恒压频比控制能够基本上保持气隙磁通不变，故允许输出转矩也基本保持不变，所以基频以下的变压变频调速属于恒转矩调速。
在基频以下变压变频调速时，转差功率可以表示为
与转速无关，故也称为转差功率不变型调速方法。
2.基频以上机械特性
在基频f1N以上变频调速时，由于电压不能从额定值UsN再提高，只能保持Us=UsN不变，机械特性方程可以改写成
临界转矩表达式对应地改写为
临界转差率保持不变，仍然为
当s很小时，忽略式（6-25）中分母含s的各项，则
或者写成
则带负载时的转速降落Δn为
由此可见，当角频率ω1提高而电压不变时，同步转速随之提高，临界转矩减小，气隙磁通也势必减弱。由于输出转矩减小而转速升高，允许输出功率基本不变，所以基频以上的变频调速属于弱磁恒功率调速。由上式（6-30）可以看出，对于相同的电磁转矩Te，ω1越大，转速降落Δn越大，机械特性越软，与直流电动机弱磁调速相似，如图6-18所示。
在基频以上变频调速时，转差功率为
在带恒功率负载运行时，
≈常数，所以转差功率也基本不变。
3.基频以下电压补偿控制及机械特性

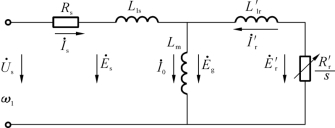

在基频以下的变压变频调速时，由于负载变化时定子压降不同，将导致磁通改变，为了保持磁通不变，需要采用定子电压补偿控制。如图6-19所示为异步电动机T型等效电路，为了使参考极性与电动状态下的实际极性相吻合，感应电动势采用电压降的表示方法，由高电位指向低电位。
公式Eg=4.44f1NskNsΦm表示了气隙磁通Φm在定子每相绕组中的感应电动势，与此相应，定子全磁通Φms在定子每相绕组中的感应电动势为
转子全磁通Φmr在转子绕组中的感应电动势（折合到定子边）为
可见，保持磁通不变可以分别从保持定子磁通Φms、气隙磁通Φm和转子磁通Φmr恒定进行控制。
1）恒定子磁通Φms控制
由式（6-32）可知，只要维持Es/f1为恒定值，即可保持定子磁通恒定。由于定子电动势不好直接控制，能够直接控制的只有定子电压Us，根据等效电路可以看出，定子电压Us与Es间的关系是
其相量差为定子电阻压降，只要恰当地提高定子电压Us，按式（6-34）补偿定子电阻压降，以维持Es/f1为恒定值，就能够维持定子磁通恒定。
忽略励磁电流I0时，由等效电路可得转子电流幅值为
图6-19 异步电动机等效电路和感应电动势

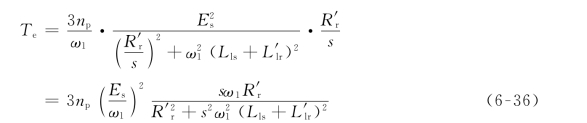

代入电磁转矩关系式，有
再与恒压频比控制时的转矩方程式（6-19）比较可知，恒定子磁通Φms控制时转矩表达式的分母小于恒压频比控制特性中的同类项。因此，当转差率s相同时，采用恒定子磁通Φms控制方式的电磁转矩大于恒Us/ω1控制方式。或者说，当负载转矩相同时，恒定子磁通Φms控制方式的转速降落小于恒Us/ω1控制方式。

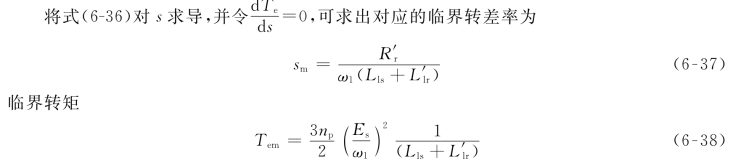

由上式（6-38）可见，当频率变化时，恒定子磁通Φms控制方式的临界转矩Tem恒定不变，机械特性如图6-20所示。比较式（6-37）和式（5-10）可知，恒定子磁通Φms控制方式的临界转差率大于恒Us/ω1控制方式。再比较式（6-38）和式（5-11）可知，恒定子磁通Φms控制方式的临界转矩也大于恒Us/ω1控制方式，同样的结论也可以在图6-20中的机械特性b和a上看出。
2）恒气隙磁通Φm控制
由公式Eg=4.44f1NskNsΦm可知，只要维持Eg/ω1为恒定值，即可保持气隙磁通Φm恒定。由图6-19所示等效电路可以看出，定子电压为
要维持Eg/ω1为恒定值，除了补偿定子电阻压降外，还要补偿定子漏阻抗压降。由图6-19可见，转子电流幅值为
代入电磁转矩关系式，有
临界转矩为
图6-20 不同协调控制方式的机械特性
对应的机械特性如图6-20中c线所示。可见与定子磁通Φms控制方式相比，采用恒气隙磁通Φm控制时临界转差率和临界转矩都更大，机械特性更硬。
3）恒转子磁通Φmr控制
由式（6-33）可知，只要维持E′r/ω1为恒定值，即可保持转子磁通Φmr恒定。由图6-19所示等效电路还可以看出
而转子电流幅值为
代入电磁转矩关系式，得
这时的机械特性曲线Te=f（s）完全是一条直线，如图6-20中的d线所示。很显然，恒转子磁通Φmr控制的稳定性能最好，可以获得和直流电动机一样的线性机械特性，这也正是高性能交流变频调速所要求的稳定性能。
通过对以上控制方式的对比，可以总结出每一种控制方式的特点。恒压频比Us/ω1=常数控制最容易实现，它的变频机械特性基本上是平行下移，硬度也较好，能够满足一般的调速要求，低速时需适当提高定子电压，以近似补偿定子阻抗压降。恒定子磁通Φms、恒气隙磁通Φm和恒转子磁通Φmr的控制方式均需要定子电压补偿，控制要复杂一些。恒定子磁通Φms和恒气隙磁通Φm的控制方式虽然改善了低速性能，但机械特性还是非线性的，仍受到临界转矩的限制。恒转子磁通Φmr控制方式可以获得和直流他励电动机一样的线性机械特性，性能最佳。
