脉宽调制器的工作原理是通过将控制电压Uct与调制信号Ut比较,将控制电压变换为PWM变换器所需的脉冲信号,即为一种电压-脉冲变换装置。其中调制信号为希望输出的波形,可以为三角波,也可以为锯齿波。

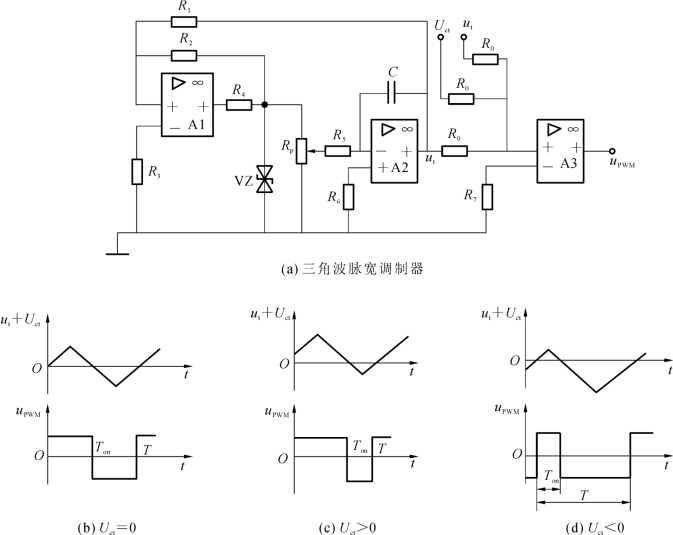

图4-8所示为三角波脉宽调制器(调制信号为三角波)的电路图和波形图,其中运算放大器A1、A2、A3分别为方波发生器、反相积分器、电压比较器。A1与A2组成三角波振荡器,产生三角波电压信号作为调制信号Ut,A3电压比较器用于调制信号Ut和控制电压Uct的综合比较,输出PWM变换器所需的信号电压uPWM

调制信号频率的选择与PWM变换器的开关器件有关,开关器件为IGBT时,则通常选10~20 k Hz,具体计算公式如下

式中:Ic为电容器的充电电流,Up为峰值电压。

由图4-8(a)所示,将直流控制电压Uct在比较器的输入端与ut相加,并同时与负的偏移电压Ut进行比较。当Uct=0时,调节Ut,使得比较器输出正、负半周脉冲相等的调制输出电压uPWM,可供双极式PWM变换器使用,如图4-8(b)所示。

当Uct>0时,输入端合成电压为正的宽度增大,即锯齿波过零时间提前,经过比较器后,输出正半波比负半波宽的调制输出电压,如图4-8(c)所示。

当Uct<0时,输入端合成电压降低,正的宽度减小,锯齿波过零时间后移,经过比较器倒相后,输出正半波比负半波窄的调制输出电压,如图4-8(d)所示。

图4-8 三角波脉宽调制器和波形图

因此,通过改变直流控制电压Uct的大小,就能改变输出脉冲的宽度,从而改变电动机的转向。
