优化PWM伺服系统的开环机械特性
【摘要】：系统采用脉宽调制时，即使在稳态情况下，直流PWM调速系统的转矩和转速也都是脉动的。脉宽调速系统在准稳态下的机械特性是指其平均转速与平均转矩（电流）的关系。前面已介绍的带制动电流通路的不可逆PWM电路、双极式可逆PWM电路、单极式可逆PWM电路，这几种PWM变换器的准稳态的电压、电流波形都是相似的。图4-6带制动的不可逆电路开环机械特性
系统采用脉宽调制时，即使在稳态情况下，直流PWM调速系统的转矩和转速也都是脉动的。所谓稳态，是指电动机的平均电磁转矩与负载转矩相平衡的状态，电枢电流实际上是周期性变化的，严格说只能算作是“准稳态”。脉宽调速系统在准稳态下的机械特性是指其平均转速与平均转矩（电流）的关系。
前面已介绍的带制动电流通路的不可逆PWM电路、双极式可逆PWM电路、单极式可逆PWM电路，这几种PWM变换器的准稳态的电压、电流波形都是相似的。由于电路中具有反向电流通路，在同一转向下电流可正可负，无论是重载还是轻载，电流波形都是连续的，因而机械特性关系式比较简单，现就此简要分析如下。
对于有制动能力的不可逆电路和单极式可逆电路，其电压平衡方程式分可为0≤t＜Ton及Ton≤t＜T两个阶段：
对于双极式可逆电路，只有第二个方程中的电源电压改为-Us，其他不变，即

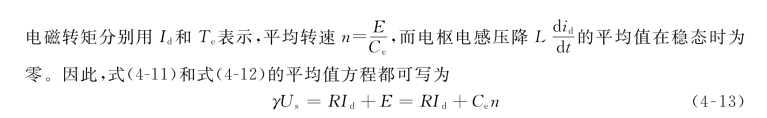

则机械特性方程式为
或用转矩表示为
对于带制动的不可逆电路，0≤γ≤1，可得到如图4-6所示的机械特性，位于第Ⅰ、Ⅱ象限。对于可逆电路，-1≤γ≤1，其机械特性与图4-6相仿，只是扩展到了第Ⅲ、Ⅳ象限。
图4-6 带制动的不可逆电路开环机械特性
