电阻、电感和电容并联电路的特性与应用
【摘要】：图1-53所示是一个有趣的试验，先合上开关S1灯泡接通电流IR=1A，IN=1A；再合上开关S2变压器通电，变压器电流IL=0.5A，这时IN=1.1A；最后合上电容开关S3，电容并入电路，电容电流IC=1.25A，可这时总电流IN=1.25A。当RL支路中的IL＞IC时，总负载为感性；当RL支路中的IL＜IC时，总负载为容性；当RL支路中的IL=IC时，则总电流和电压同相，这时电路的状态为并联谐振或称为电流谐振。
在家中使用的白炽灯的电流和电热器的电流相加的总电流数值与配电盘的电流大小相同，若加上洗衣机和电冰箱的电流的数值，我们发现不等于总配电盘的电流，这是为什么？
这是因为灯泡和电热器都是电阻负载，因此，流过的电流和电压同相位，而洗衣机和电冰箱的电动机是电感负载，流过的电流滞后于电压，这样不同相位的电流不能用普通的计算方法计算。

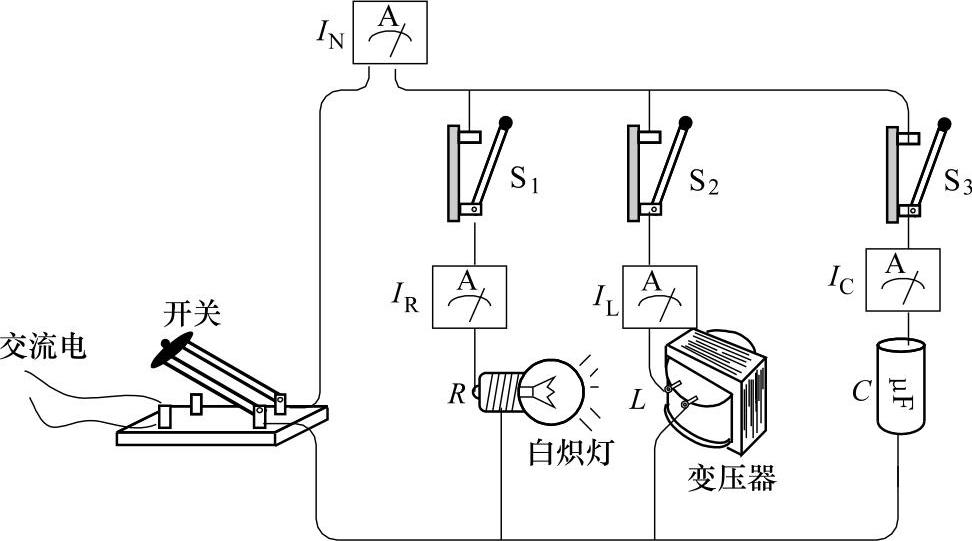

图1-53所示是一个有趣的试验，先合上开关S1灯泡接通电流IR=1A，IN=1A；再合上开关S2变压器通电，变压器电流IL=0.5A，这时IN=1.1A；最后合上电容开关S3，电容并入电路，电容电流IC=1.25A，可这时总电流IN=1.25A。要使用代数和计算IN=IR+IL+IC=2.75A，这是为什么？
图1-53 RLC并联电路试验
因为变压器和电容的电流是矢量，不能用直接加法计算，要用矢量计算也就是三角形计算方法，所以总电流的大小为
。
这种电路是我们在工作中经常遇到的，如为了提高电力系统的功率因数，常在负载端并联电容，叫做并联补偿。
当RL支路中的IL＞IC时，总负载为感性；
当RL支路中的IL＜IC时，总负载为容性；
当RL支路中的IL=IC时，则总电流和电压同相，这时电路的状态为并联谐振或称为电流谐振。
