九、交流纯电容电路特征与容抗
【摘要】：由纯电容组成的电路应用十分广泛，在电力系统中常用来调整电压，改善功率因数等。同时得知电容上电流变化规律及频率与电压相同，均为正弦波。图1-47 电容电路及其电压、电流的曲线图和相量图电容对交流电也有阻碍作用，这种阻碍作用叫做容抗。容抗，用符号“XC”表示，单位是Ω。当频率等于零时，容抗XC无穷大，所以电容有隔离直流通交流的特性。
由纯电容组成的电路应用十分广泛，在电力系统中常用来调整电压，改善功率因数等。
交流电流能使电容两极间电压的大小和方向都随时间做周期性变化：当电压增大时，导体中的电流流向电容，给电容充电，在电路中形成充电电流；当电压减小时，电容放电，电流流出电容，在电路中形成放电电流。所以，尽管自由电子不能通过电容两极间的绝缘介质，但在周期性交变电压作用下，电容不断充电、放电，电路中就会形成持续的交变电流。
通过电容电流的大小与电压变化率成正比。我们在电容两端加一正弦交流电压，如图1-47a所示。通过对图1-47b所示的电压、电流曲线图的分析可以得知，电压与电流之间存在着相位差，即通过电容的电流超前于电容两端电压90°，如图1-47c所示。同时得知电容上电流变化规律及频率与电压相同，均为正弦波。

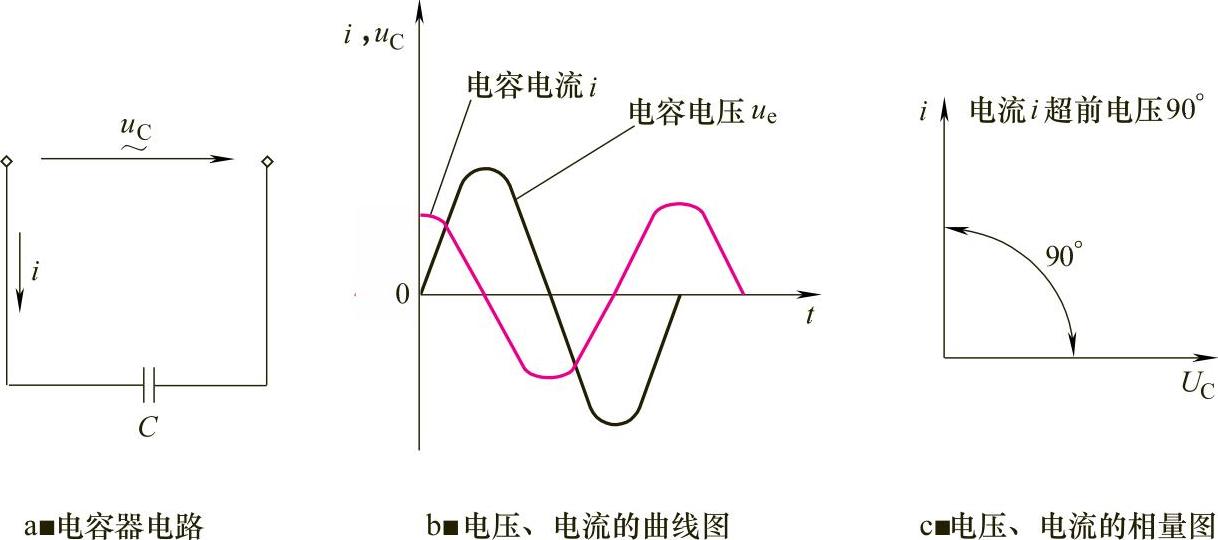

图1-47 电容电路及其电压、电流的曲线图和相量图
电容对交流电也有阻碍作用，这种阻碍作用叫做容抗。容抗，用符号“XC”表示，单位是Ω。其表达式为
从上式可以分析出容抗的大小与电容本身的电容量、交变电流的频率有关：电容量越大、交变电流的频率越高，容抗就越小，电容器对交流的阻碍作用也就越小；反之，电容量越小、交变电流的频率越低，容抗就越大，电容对交流的阻碍作用也就越大。当频率等于零时，容抗XC无穷大，所以电容有隔离直流通交流的特性。
