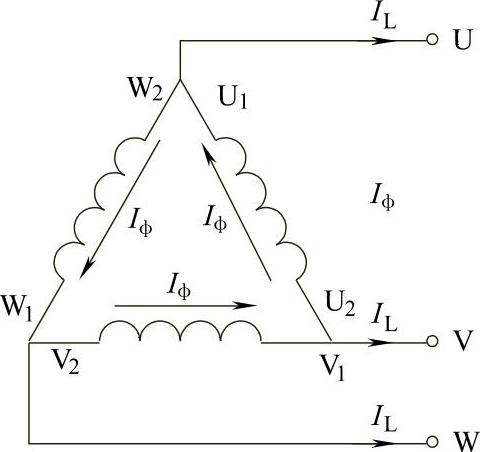

三相连接电压电流的关系解析

2025-09-29 理论教育版权反馈

【摘要】：以这种连接形式向负载供电的方式称为三相三线制供电。在这三条相线中，任意两条相线间的电压称为线电压，用符号“UL”表示。在三相交流电的星形联结中，线电压为相电压的3倍，线电流等于相电流，即电压关系为、电流关系为IL=I。

（一）星形联结电压、电流的关系

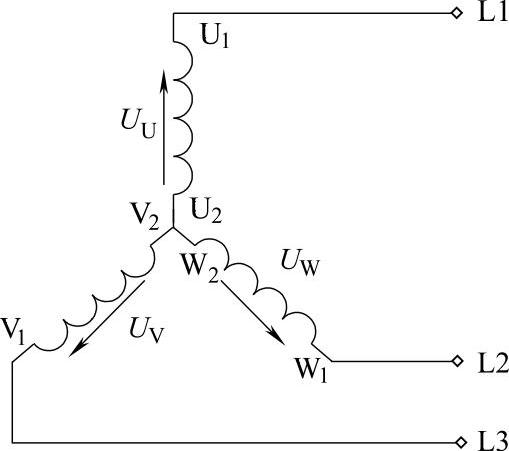

在生产中，三相交流发电机的三个绕组都是按一定规律连接起来向负载供电的。一种是星形(）联结：将电源三相绕组的末端U₂、V₂、W₂连接在一起，成为一个公共点（中性点），而由三个首端U₁、V₁、W₁分别引出三条导线向外供电的连接形式，如图1-39所示。以这种连接形式向负载供电的方式称为三相三线制供电。这三条导线叫相线（俗称火线），分别用L1、L2、L3表示。在这三条相线中，任意两条相线间的电压称为线电压，用符号“U_L”表示。

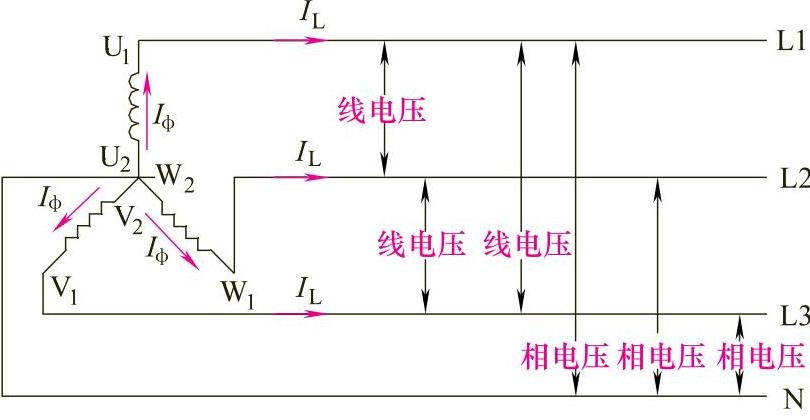

由中性点（已经采取中性点工作接地）引出的一条导线，称为零线，用字母“N”表示。任一条相线与零线间的电压称为相电压，用“U_ϕ”表示。这种以四条导线向负载供电的方式，称为三相四线制供电，如图1-40所示。三相四线制供电方式，可向负载提供两种电压，即相电压和线电压。相电流是指流过每一相电源绕组或每一相负载中的电流，用符号“I_ϕ”表示。任一条相线上的电流称为线电流，用“I_L”表示。在三相交流电的星形联结中，线电压为相电压的3倍，线电流等于相电流，即电压关系为、电流关系为I_L=I_ϕ。
