电阻率：表示物质电阻特性的物理量
【摘要】：电阻率是用来表示各种物质电阻特性的物理量。在温度一定的情况下，公式中的ρ就是电阻率。S为横截面积，单位为m2，电阻率的单位为Ω·m。但在电工实际工作中常以某种导体长1m，横截面积为1mm2，在20℃时所具有的电阻值，作为该种导体的电阻率，用字母“ρ”表示。在温度变化不大的范围内，几乎所有金属的电阻率随温度作线性变化。3）电阻率和电阻是两个不同的概念。
电阻率是用来表示各种物质电阻特性的物理量。用某种材料制成的长1m、横截面积是1mm2的导线的阻值，叫做这种材料的电阻率。在温度一定的情况下，公式中的ρ就是电阻率。L为材料的长度，单位为m。S为横截面积，单位为m2，电阻率的单位为Ω·m。
但在电工实际工作中常以某种导体长1m，横截面积为1mm2，在20℃时所具有的电阻值，作为该种导体的电阻率，用字母“ρ”表示。其单位为欧姆·毫米2/米（Ω·mm2/m）
各种导体电阻可用下式计算：
式中 ρ——电阻率（Ω·m/mm2）；
R——导体电阻（Ω）；
L——导体长度（m）；
S——导体横截面积（mm2）。
可以看出，材料的电阻大小正比于材料的长度，导线越长电阻越大。而反比于其横截面积，横截面积越大电阻越小。

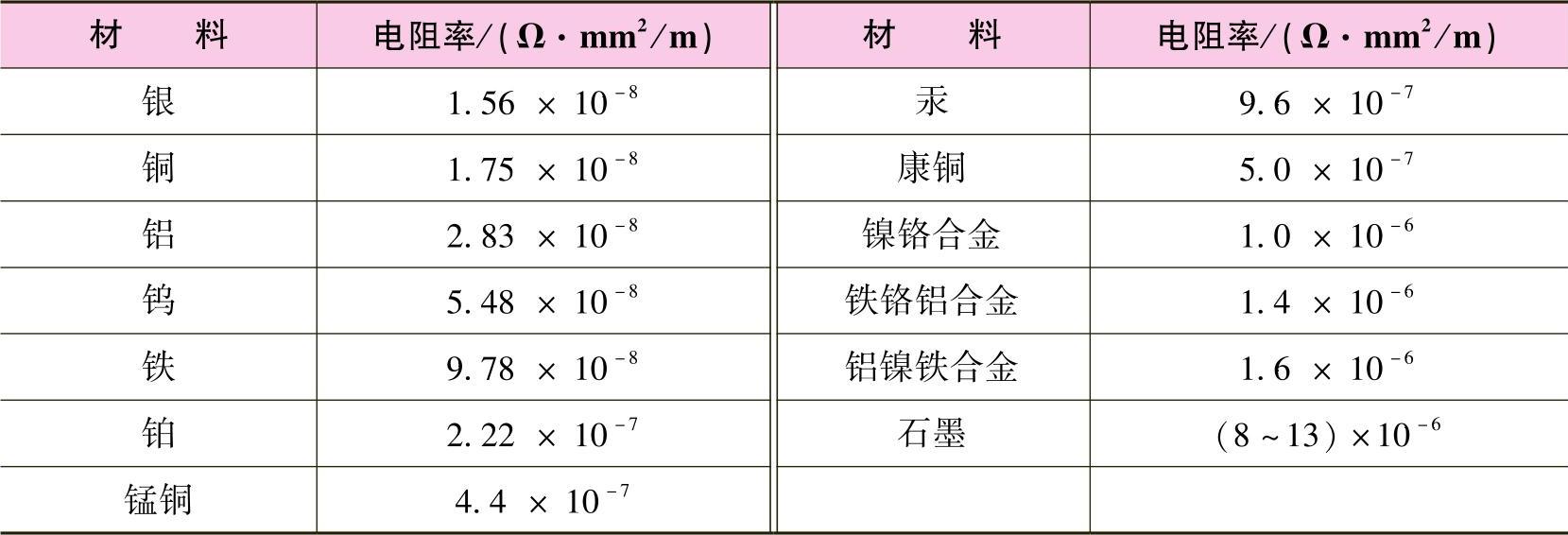

常用金属导体在20℃时的电阻率见表1-1。
表1-1 常用金属导体在20℃时的电阻率
电阻率说明：
1）电阻率ρ不仅和导体的材料有关，而且还和导体的温度有关。在温度变化不大的范围内，几乎所有金属的电阻率随温度作线性变化。
2）由于电阻率随温度改变而改变，所以对于某些电器的电阻，必须说明它们所处的温度状态，如一个220V/100W电灯灯丝的电阻，通电时是484Ω，未通电时只有40Ω左右。
3）电阻率和电阻是两个不同的概念。通俗地讲，电阻率反映的物质对电流阻碍作用的变化率，电阻是实际对电流的阻碍作用力。
电阻与温度关系：
Rt=R20[1+a（t-20）]
式中 Rt——导体在温度t时的电阻；
R20——导体在20℃时的电阻；
a——导体电阻温度系数（常用金属导体约为0.4%）；
t——当时的温度（℃）。
